Гнатодинамометр

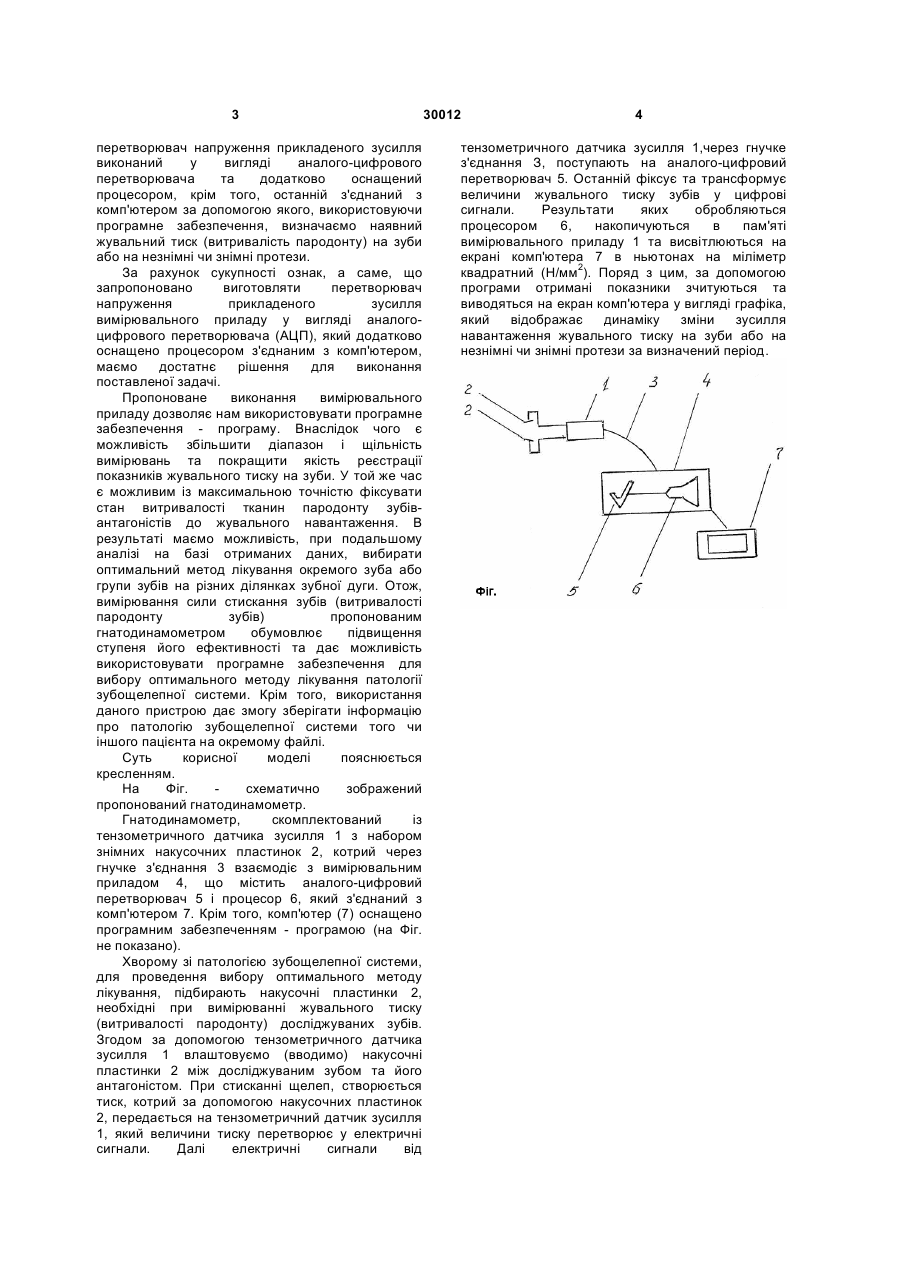

Гнатодинамометр, що складається з тензометричного датчика зусилля з набором знімних накусочних пластинок та котрий через гнучке з'єднання взаємодіє з вимірювальним приладом, що містить перетворювач напруження прикладеного зусилля механічного навантаження жувального тиску на зуби, який відрізняється тим, що перетворювач напруження прикладеного зусилля виконаний у вигляді аналого-цифрового перетворювача та додатково оснащений процесором, який з'єднаний з комп'ютером. (19) (21) u200709884 (22) 03.09.2007 (24) 11.02.2008 (72) КЛИМ'ЮК ЮРІЙ ВАСИЛЬОВИЧ, UA, ОЖОГАН ЗІНОВІЙ РОМАНОВИЧ, UA, ЗАЯЦЬ ОЛЕКСАНДРА РОМАНІВНА, UA, БУРИКІН ВІКТОР АНАТОЛІЙОВИЧ, UA (73) КЛИМ'ЮК ЮРІЙ ВАСИЛЬОВИЧ, UA, ОЖОГАН ЗІНОВІЙ РОМАНОВИЧ, UA, ЗАЯЦЬ ОЛЕКСАНДРА РОМАНІВНА, UA, БУРИКІН ВІКТОР АНАТОЛІЙОВИЧ, UA (56) 3 перетворювач напруження прикладеного зусилля виконаний у вигляді аналого-цифрового перетворювача та додатково оснащений процесором, крім того, останній з'єднаний з комп'ютером за допомогою якого, використовуючи програмне забезпечення, визначаємо наявний жувальний тиск (витривалість пародонту) на зуби або на незнімні чи знімні протези. За рахунок сукупності ознак, а саме, що запропоновано виготовляти перетворювач напруження прикладеного зусилля вимірювального приладу у вигляді аналогоцифрового перетворювача (АЦП), який додатково оснащено процесором з'єднаним з комп'ютером, маємо достатнє рішення для виконання поставленої задачі. Пропоноване виконання вимірювального приладу дозволяє нам використовувати програмне забезпечення - програму. Внаслідок чого є можливість збільшити діапазон і щільність вимірювань та покращити якість реєстрації показників жувального тиску на зуби. У той же час є можливим із максимальною точністю фіксувати стан витривалості тканин пародонту зубівантагоністів до жувального навантаження. В результаті маємо можливість, при подальшому аналізі на базі отриманих даних, вибирати оптимальний метод лікування окремого зуба або групи зубів на різних ділянках зубної дуги. Отож, вимірювання сили стискання зубів (витривалості пародонту зубів) пропонованим гнатодинамометром обумовлює підвищення ступеня його ефективності та дає можливість використовувати програмне забезпечення для вибору оптимального методу лікування патології зубощелепної системи. Крім того, використання даного пристрою дає змогу зберігати інформацію про патологію зубощелепної системи того чи іншого пацієнта на окремому файлі. Суть корисної моделі пояснюється кресленням. На Фіг. схематично зображений пропонований гнатодинамометр. Гнатодинамометр, скомплектований із тензометричного датчика зусилля 1 з набором знімних накусочних пластинок 2, котрий через гнучке з'єднання 3 взаємодіє з вимірювальним приладом 4, що містить аналого-цифровий перетворювач 5 і процесор 6, який з'єднаний з комп'ютером 7. Крім того, комп'ютер (7) оснащено програмним забезпеченням - програмою (на Фіг. не показано). Хворому зі патологією зубощелепної системи, для проведення вибору оптимального методу лікування, підбирають накусочні пластинки 2, необхідні при вимірюванні жувального тиску (витривалості пародонту) досліджуваних зубів. Згодом за допомогою тензометричного датчика зусилля 1 влаштовуємо (вводимо) накусочні пластинки 2 між досліджуваним зубом та його антагоністом. При стисканні щелеп, створюється тиск, котрий за допомогою накусочних пластинок 2, передається на тензометричний датчик зусилля 1, який величини тиску перетворює у електричні сигнали. Далі електричні сигнали від 30012 4 тензометричного датчика зусилля 1,через гнучке з'єднання З, поступають на аналого-цифровий перетворювач 5. Останній фіксує та трансформує величини жувального тиску зубів у цифрові сигнали. Результати яких обробляються процесором 6, накопичуються в пам'яті вимірювального приладу 1 та висвітлюються на екрані комп'ютера 7 в ньютонах на міліметр квадратний (Н/мм2). Поряд з цим, за допомогою програми отримані показники зчитуються та виводяться на екран комп'ютера у вигляді графіка, який відображає динаміку зміни зусилля навантаження жувального тиску на зуби або на незнімні чи знімні протези за визначений період.
