Система охолодження генератора
Формула / Реферат
1. Система охолодження генератора, що містить генератор (1), вантажний трансформатор (4) та дросель (7) з обмоткою по струму 8, яка з'єднана послідовно з вантажним трансформатором і обмоткою по напрузі (9), яка з'єднана паралельно з генератором, яка відрізняється тим, що дросель вмонтований в морозильну камеру-термос (10) з рідким газом (воднем) (13), температура якого -239,9 °С.
2. Система охолодження генератора за п. 1, яка відрізняється тим, що котушки фазної обмотки (2) генератора та первинної обмотки (5) вантажного трансформатора мають додаткову оболонку (3) і (6) з графітоволокнистих матеріалів серії "графіти реакторні", яка зберігає негативну температуру полів струму в тілі дроту котушок та залишає температуру вихідної обмотки вантажного трансформатора в межах 0...+20 °С.
Текст

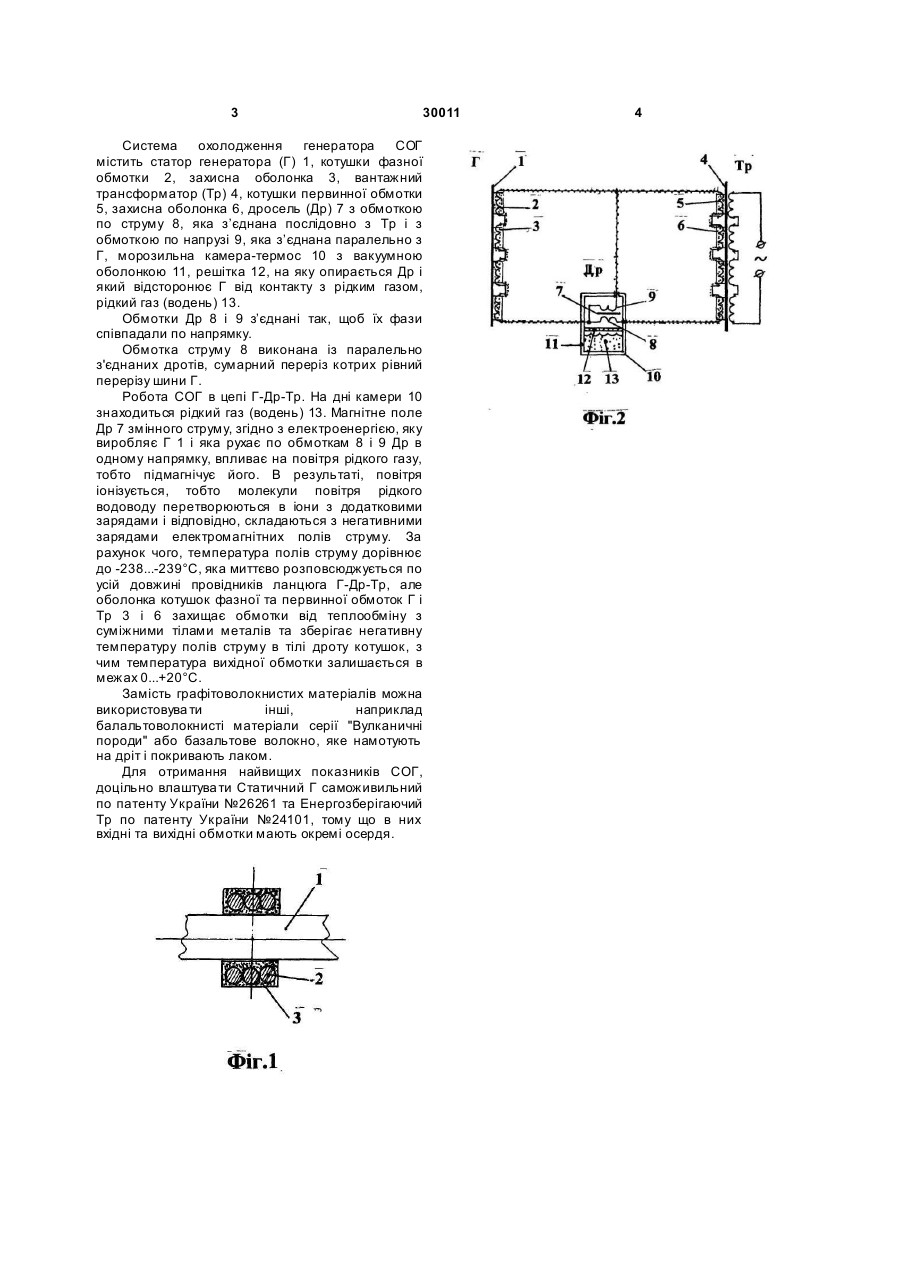

1. Система охолодження генератора, що містить генератор (1), вантажний трансформатор (4) та дросель (7) з обмоткою по струму 8, яка з'єднана послідовно з вантажним трансформатором і обмоткою по напрузі (9), яка з'єднана паралельно з генератором, яка 3 30011 Система охолодження генератора СОГ містить статор генератора (Г) 1, котушки фазної обмотки 2, захисна оболонка 3, вантажний трансформатор (Тр) 4, котушки первинної обмотки 5, захисна оболонка 6, дросель (Др) 7 з обмоткою по струму 8, яка з’єднана послідовно з Тр і з обмоткою по напрузі 9, яка з’єднана паралельно з Г, морозильна камера-термос 10 з вакуумною оболонкою 11, решітка 12, на яку опирається Др і який відсторонює Г від контакту з рідким газом, рідкий газ (водень) 13. Обмотки Др 8 і 9 з’єднані так, щоб їх фази співпадали по напрямку. Обмотка струму 8 виконана із паралельно з'єднаних дротів, сумарний переріз котрих рівний перерізу шини Г. Робота СОГ в цепі Г-Др-Тр. На дні камери 10 знаходиться рідкий газ (водень) 13. Магнітне поле Др 7 змінного струму, згідно з електроенергією, яку виробляє Г 1 і яка рухає по обмоткам 8 і 9 Др в одному напрямку, впливає на повітря рідкого газу, тобто підмагнічує його. В результаті, повітря іонізується, тобто молекули повітря рідкого водоводу перетворюються в іони з додатковими зарядами і відповідно, складаються з негативними зарядами електромагнітних полів струму. За рахунок чого, температура полів струму дорівнює до -238...-239°С, яка миттєво розповсюджується по усій довжині провідників ланцюга Г-Др-Тр, але оболонка котушок фазної та первинної обмоток Г і Тр 3 і 6 захищає обмотки від теплообміну з суміжними тілами металів та зберігає негативну температуру полів струму в тілі дроту котушок, з чим температура вихідної обмотки залишається в межах 0...+20°С. Замість графітоволокнистих матеріалів можна використовува ти інші, наприклад балальтоволокнисті матеріали серії "Вулканичні породи" або базальтове волокно, яке намотують на дріт і покривають лаком. Для отримання найвищих показників СОГ, доцільно влаштува ти Статичний Г саможивильний по патенту України №26261 та Енергозберігаючий Тр по патенту України №24101, тому що в них вхідні та вихідні обмотки мають окремі осердя. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюGenerator cooling system
Автори англійськоюKuhushov Oleksandr Serhiiovych
Назва патенту російськоюСистема охлаждения генератора
Автори російськоюКугушев Александр Сергеевич, Кугушов Александр Сергеевич, Кугушов Александр Сергеевич
МПК / Мітки
МПК: H02K 57/00
Мітки: охолодження, система, генератора
