П`єзоелектричний трансформатор

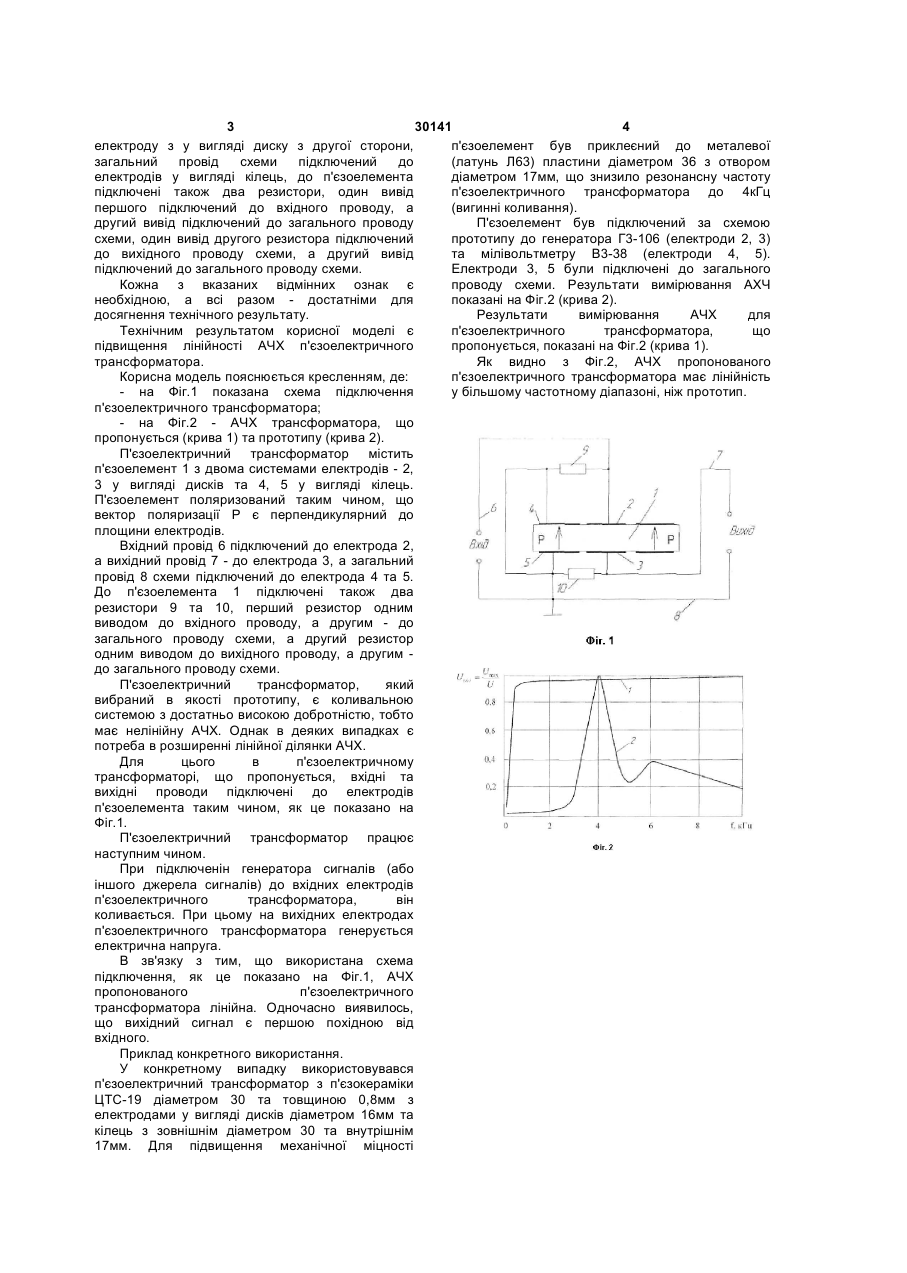

П'єзоелектричний трансформатор, який містить п'єзоелемент з двома системами електродів та вхідні і вихідні проводи, який відрізняється тим, що п'єзоелемент виконаний у 3 30141 4 п'єзоелемент був приклеєний до металевої електроду з у вигляді диску з другої сторони, загальний провід схеми підключений до (латунь Л63) пластини діаметром 36 з отвором електродів у вигляді кілець, до п'єзоелемента діаметром 17мм, що знизило резонансну частоту підключені також два резистори, один вивід п'єзоелектричного трансформатора до 4кГц першого підключений до вхідного проводу, а (вигинні коливання). другий вивід підключений до загального проводу П'єзоелемент був підключений за схемою схеми, один вивід другого резистора підключений прототипу до генератора Г3-106 (електроди 2, 3) до вихідного проводу схеми, а другий вивід та мілівольтметру В3-38 (електроди 4, 5). підключений до загального проводу схеми. Електроди 3, 5 були підключені до загального Кожна з вказаних відмінних ознак є проводу схеми. Результати вимірювання АХЧ необхідною, а всі разом - достатніми для показані на Фіг.2 (крива 2). досягнення технічного результату. Результати вимірювання АЧХ для Технічним результатом корисної моделі є п'єзоелектричного трансформатора, що підвищення лінійності АЧХ п'єзоелектричного пропонується, показані на Фіг.2 (крива 1). трансформатора. Як видно з Фіг.2, АЧХ пропонованого Корисна модель пояснюється кресленням, де: п'єзоелектричного трансформатора має лінійність - на Фіг.1 показана схема підключення у більшому частотному діапазоні, ніж прототип. п'єзоелектричного трансформатора; - на Фіг.2 - АЧХ трансформатора, що пропонується (крива 1) та прототипу (крива 2). П'єзоелектричний трансформатор містить п'єзоелемент 1 з двома системами електродів - 2, 3 у вигляді дисків та 4, 5 у вигляді кілець. П'єзоелемент поляризований таким чином, що вектор поляризації Р є перпендикулярний до площини електродів. Вхідний провід 6 підключений до електрода 2, а вихідний провід 7 - до електрода 3, а загальний провід 8 схеми підключений до електрода 4 та 5. До п'єзоелемента 1 підключені також два резистори 9 та 10, перший резистор одним виводом до вхідного проводу, а другим - до загального проводу схеми, а другий резистор одним виводом до вихідного проводу, а другим до загального проводу схеми. П'єзоелектричний трансформатор, який вибраний в якості прототипу, є коливальною системою з достатньо високою добротністю, тобто має нелінійну АЧХ. Однак в деяких випадках є потреба в розширенні лінійної ділянки АЧХ. Для цього в п'єзоелектричному трансформаторі, що пропонується, вхідні та вихідні проводи підключені до електродів п'єзоелемента таким чином, як це показано на Фіг.1. П'єзоелектричний трансформатор працює наступним чином. При підключенін генератора сигналів (або іншого джерела сигналів) до вхідних електродів п'єзоелектричного трансформатора, він коливається. При цьому на вихідних електродах п'єзоелектричного трансформатора генерується електрична напруга. В зв'язку з тим, що використана схема підключення, як це показано на Фіг.1, АЧХ пропонованого п'єзоелектричного трансформатора лінійна. Одночасно виявилось, що вихідний сигнал є першою похідною від вхідного. Приклад конкретного використання. У конкретному випадку використовувався п'єзоелектричний трансформатор з п'єзокераміки ЦТС-19 діаметром 30 та товщиною 0,8мм з електродами у вигляді дисків діаметром 16мм та кілець з зовнішнім діаметром 30 та внутрішнім 17мм. Для підвищення механічної міцності
