П’єзоелектричний трансформатор

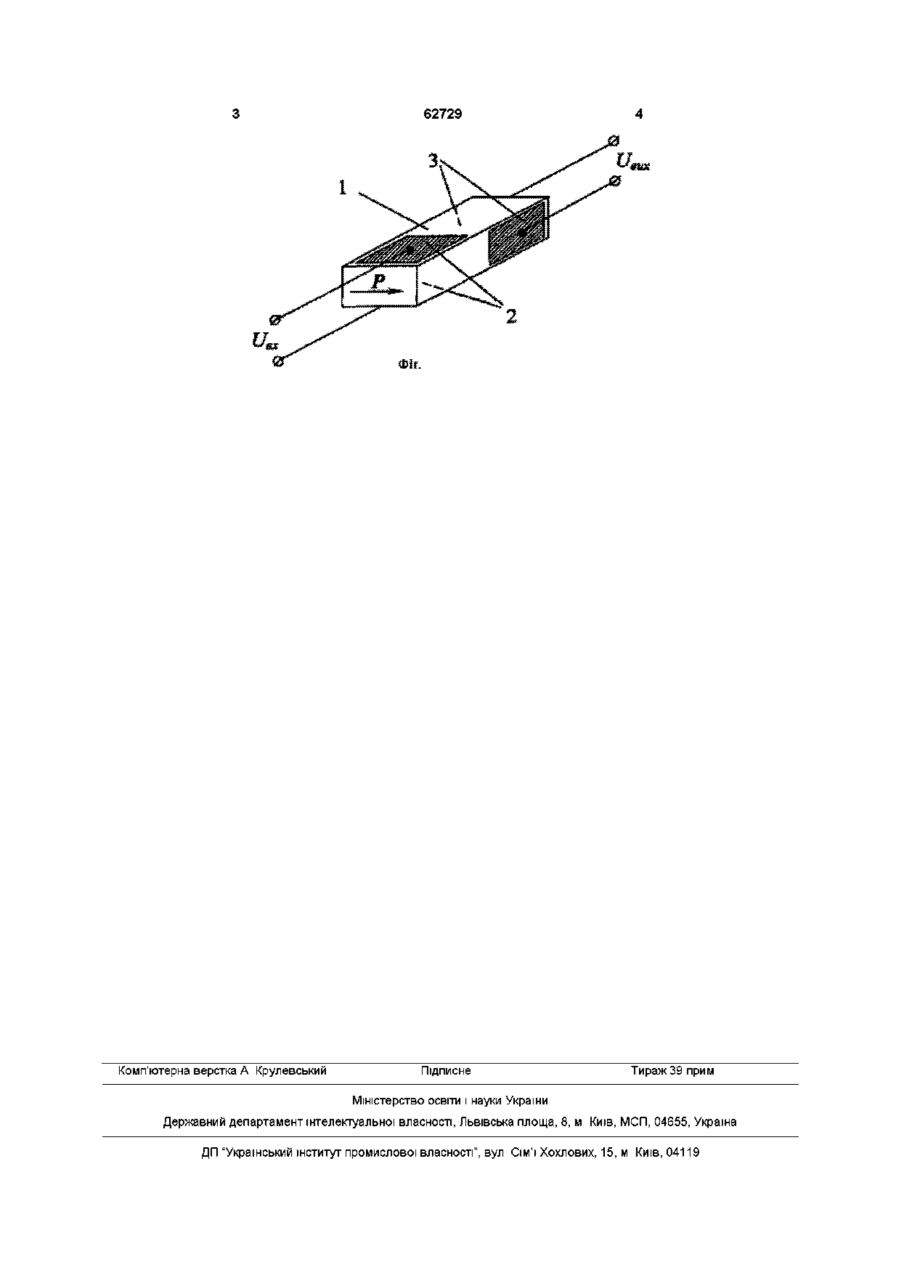

П'єзоелектричний трансформатор, що містить п єзоелемент у вигляді паралелепіпеда з поперечною поляризацією і з двома системами електродів, причому вихідна система електродів розташована на гранях паралелепіпеда перпендикулярно вектору поляризації, який відрізняється тим, що вхідна система електродів п'єзотрансформатора розташована на гранях паралелепіпеда паралельно з напрямком вектора поляризації Винахід відноситься до п'єзоелектричних трансформаторів поперечно-поперечного типу і може бути використаний у радіоелектронній апаратурі в якості трансформатора напруги Відомий п'єзотрансформатор поперечнопоперечного типу, що містить п'єзозлемент у вигляді паралелепіпеда з поперечною поляризацією і дві системи електродів - вхідну і вихідну, які розташовані перпендикулярно напрямку вектора поляризації (див Лавриненко В В Пьезоэлектрические трансформаторы М , «Энергия», 1975, crop 19, мал 5, в) Недоліком цього п'єзотрансформатора є порівняно вузький частотний діапазон Зазначений п'єзотрансформатор найбільш близький по технічній сутності й обраний в якості прототипу В основу винаходу поставлена задача розширення робочого діапазону частот п'єзотрансформатора шляхом зміни місця розташування вхідних електродів п'єзотрансформатора П'єзотрансформатор, що заявляється, містить п'єзоелемент у вигляді паралелепіпеда з поперечною поляризацією з двома системами електродів - вхідною і вихідною, причому вихідна система електродів розташована на гранях паралелепіпеда перпендикулярно вектору поляризації П'єзотрансформатор відрізняється тим, що вхідна система електродів п'єзотрансформатора розташована на гранях паралелепіпеда паралельно з напрямком вектора поляризації Зазначена ознака є необхідною і достатньою для досягнення технічного результату Технічним результатом винаходу є розширення робочого діапазону частот Винахід пояснюється кресленнями, де - на фіг показана конструкція п'єзотрансформатора, що заявляється П'єзотрансформатор містить п'єзоелемент 1 у вигляді паралелепіпеда з поперечною поляризацією з двома системами електродів - вхідною 2, що розташована на гранях паралелепіпеда паралельно напрямку вектора поляризації, і вихідною 3, що розташована перпендикулярно напрямку поляризації (як у прототипу) Експериментально встановлено, що саме таке розташування вхідної системи електродів лінеаризує амплітудно-частотну характеристику п'єзотрансформатора і розширює, таким чином, робочий діапазон частот Приклад конкретного застосування Був виготовлений п'єзотрансформатор на основі п'єзоелемента 50x10x10мм із п'єзокераміки ЦТС-19 із вихідною системою електродів 25x10мм, яка розташована на гранях паралелепіпеда перпендикулярно напрямку вектора поляризації і з вхідною системою електродів 25x10мм, яка розташована на гранях паралелепіпеда паралельно напрямку вектора поляризації Виміри проведені на вимірювачі амплітудночастотних характеристик Х1-46 Як показали експерименти, АЧХ перетворювача лінійна в діапазоні частот від 10Гц до 70кГц о> (О 62729 Комп'ютерна верстка А Крулевський Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
