П`єзоелектричний перетворювач механічних величин
Номер патенту: 30140
Опубліковано: 11.02.2008
Автори: Шарапов Валерій Михайлович, Шарапова Олена Валеріївна, Сотула Жанна Василівна
Формула / Реферат
П’єзоелектричний перетворювач механічних величин, який містить дисковий п’єзоелемент з електродами у вигляді кілець і дисків та з’єднану з ним металеву пластину, який відрізняється тим, що на металевій пластині виконано заглиблення, діаметр якого dз більше діаметра dд дискового електрода dз>dд, один електрод у вигляді диска з’єднаний з вихідним проводом схеми, а електроди у вигляді кілець з’єднані поміж собою та загальним проводом схеми, причому діаметр дискового електрода dд дорівнює 0,8 від діаметра п’єзоелемента D, тобто dд=0,8D.
Текст

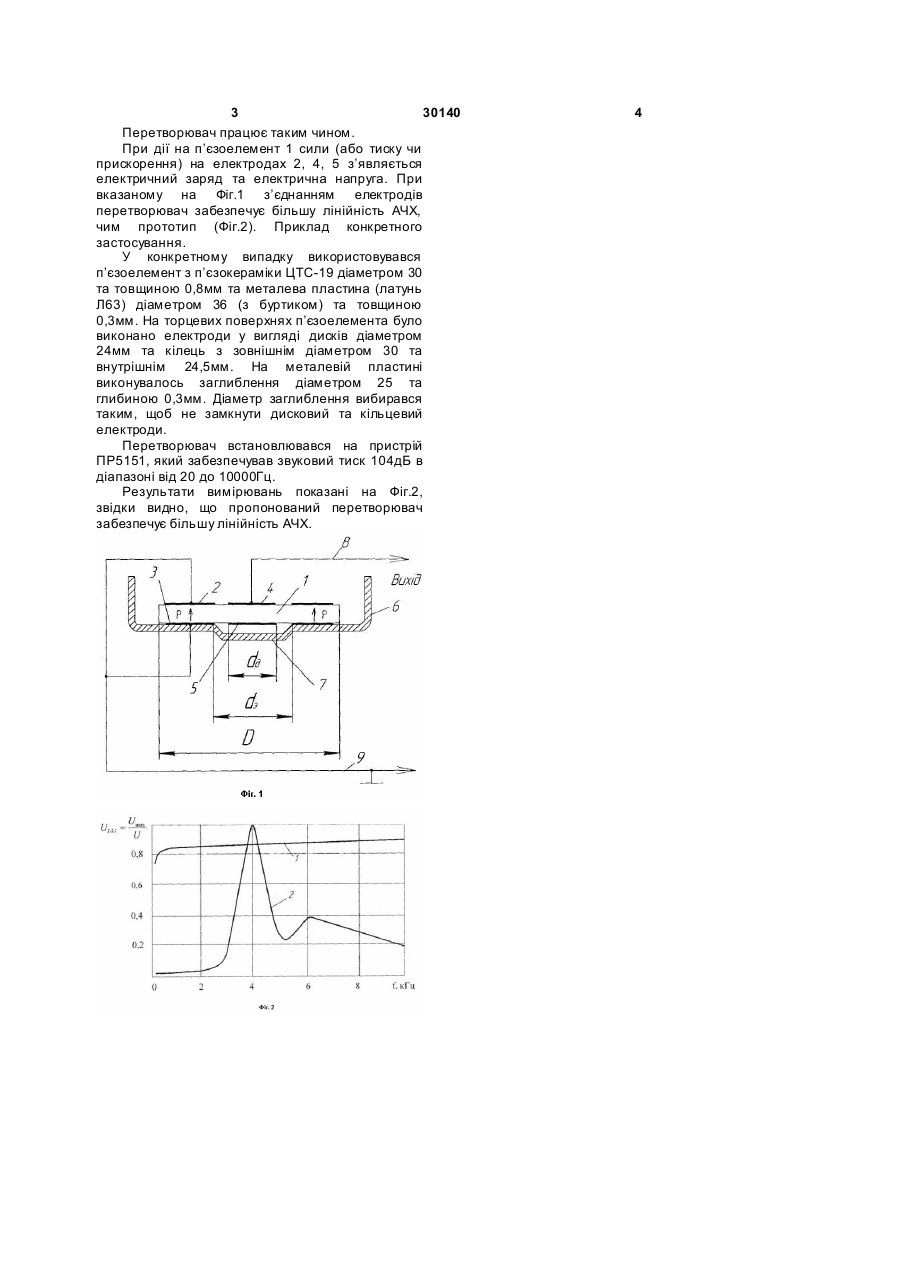

П’єзоелектричний перетворювач механічних величин, який містить дисковий п’єзоелемент з 3 30140 Перетворювач працює таким чином. При дії на п’єзоелемент 1 сили (або тиску чи прискорення) на електродах 2, 4, 5 з’являється електричний заряд та електрична напруга. При вказаному на Фіг.1 з’єднанням електродів перетворювач забезпечує більшу лінійність АЧХ, чим прототип (Фіг.2). Приклад конкретного застосування. У конкретному випадку використовувався п’єзоелемент з п’єзокераміки ЦТС-19 діаметром 30 та товщиною 0,8мм та металева пластина (латунь Л63) діаметром 36 (з буртиком) та товщиною 0,3мм. На торцевих поверхнях п’єзоелемента було виконано електроди у вигляді дисків діаметром 24мм та кілець з зовнішнім діаметром 30 та внутрішнім 24,5мм. На металевій пластині виконувалось заглиблення діаметром 25 та глибиною 0,3мм. Діаметр заглиблення вибирався таким, щоб не замкнути дисковий та кільцевий електроди. Перетворювач встановлювався на пристрій ПР5151, який забезпечував звуковий тиск 104дБ в діапазоні від 20 до 10000Гц. Результати вимірювань показані на Фіг.2, звідки видно, що пропонований перетворювач забезпечує більшу лінійність АЧХ. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюPiezoelectric transformer of mechanical values
Автори англійськоюSharapov Valeriy Mykhaylovych, Sotula Zhanna Vasylivna, Sharapova Olena Valeriivna
Назва патенту російськоюПьезоэлектрический преобразователь механических величин
Автори російськоюШарапов Валерий Михайлович, Сотула Жанна Васильевна, Шарапова Елена Валерьевна
МПК / Мітки
МПК: G01L 1/16, G01P 15/09
Мітки: механічних, величин, перетворювач, п'єзоелектричний
