Висок

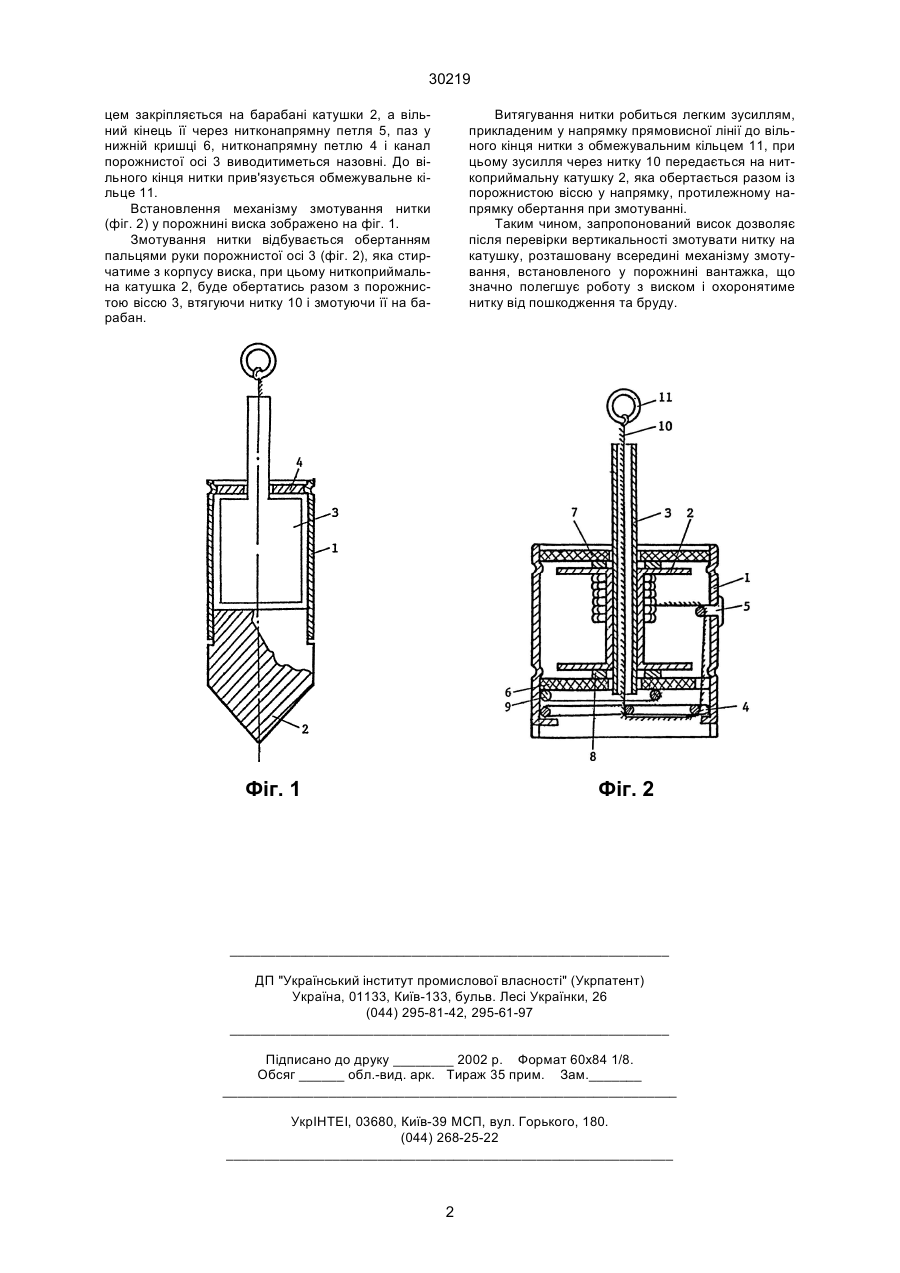

1. Висок, що містить відрізок тонкої гнучкої нитки із вантажком на її кінці, відрізняється тим, що у вантажку зроблена порожнина, а у цій порожнині 30219 цем закріпляється на барабані катушки 2, а вільний кінець її через нитконапрямну петля 5, паз у нижній кришці 6, нитконапрямну петлю 4 і канал порожнистої осі 3 виводитиметься назовні. До вільного кінця нитки прив'язується обмежувальне кільце 11. Встановлення механізму змотування нитки (фіг. 2) у порожнині виска зображено на фіг. 1. Змотування нитки відбувається обертанням пальцями руки порожнистої осі 3 (фіг. 2), яка стирчатиме з корпусу виска, при цьому ниткоприймальна катушка 2, буде обертатись разом з порожнистою віссю 3, втягуючи нитку 10 і змотуючи її на барабан. Витягування нитки робиться легким зусиллям, прикладеним у напрямку прямовисної лінії до вільного кінця нитки з обмежувальним кільцем 11, при цьому зусилля через нитку 10 передається на ниткоприймальну катушку 2, яка обертається разом із порожнистою віссю у напрямку, протилежному напрямку обертання при змотуванні. Таким чином, запропонований висок дозволяє після перевірки вертикальності змотувати нитку на катушку, розташовану всередині механізму змотування, встановленого у порожнині вантажка, що значно полегшує роботу з виском і охоронятиме нитку від пошкодження та бруду. Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
