Пристрій для накладання ендопетель

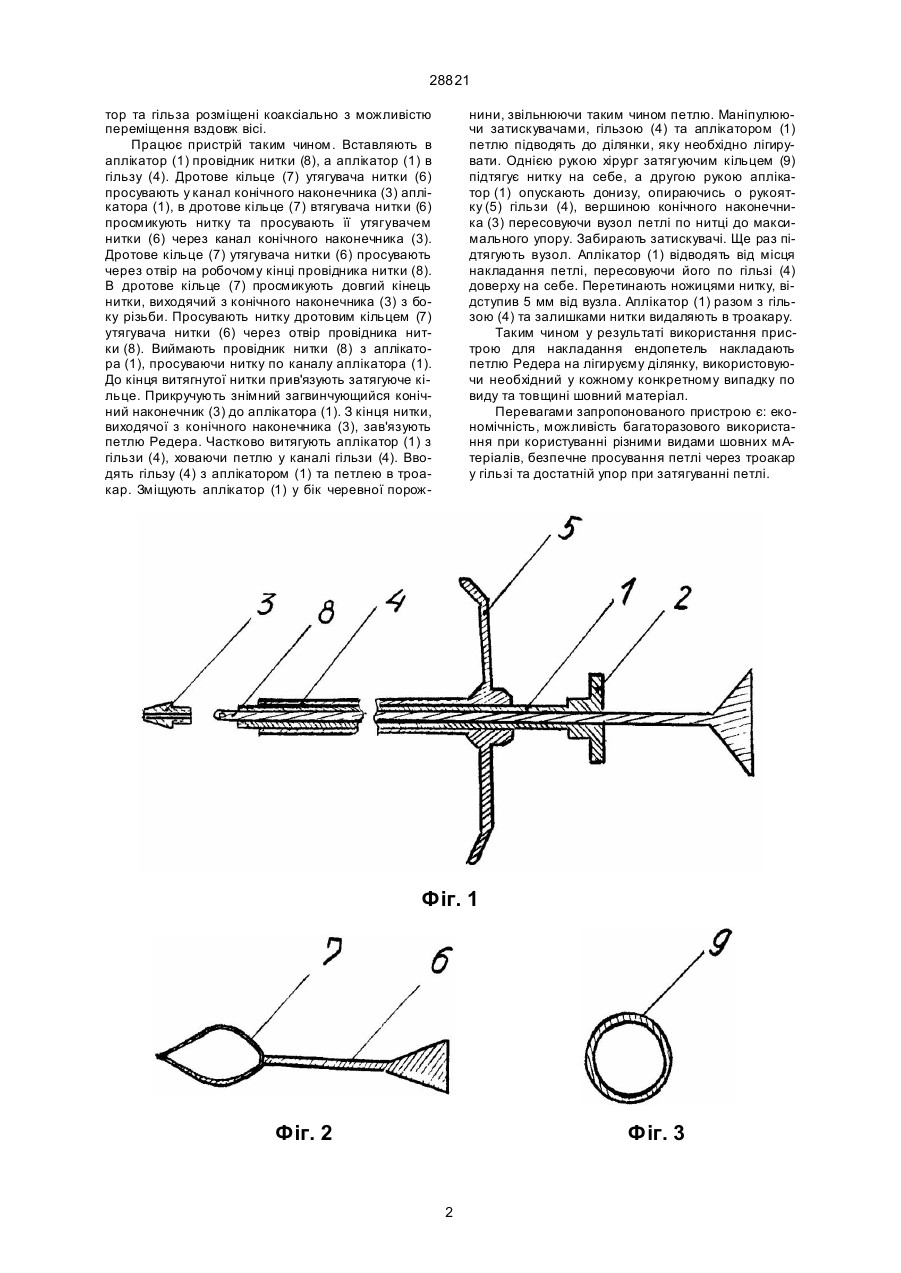

Пристрій для накладання ендопетель, який включає аплікатор з конічним наконечником, затягуюче кільце, додатково оздоблений упором, жорстко з'єднаним з аплікатором, гільзою в жорстко з'єднаною рукояткою, провідником нитки та утягувачем нитки з дротовим кільцем, наконечник зроблений загвинчующимся, а провідник, гільза та аплікатор розміщені коаксіально зі змогою пересування вздовж вісі. (19) (21) 97094834 (22) 23.02.1998 (24) 16.10.2000 (33) UA (46) 16.10.2000, Бюл. № 5, 2000 р. (72) Чайка Андрій Володимирович, Носенко Олена Миколаївна, Голубятників Ігор Володимирович (73) Чайка Андрій Володимирович 28821 тор та гільза розміщені коаксіально з можливістю переміщення вздовж вісі. Працює пристрій таким чином. Вставляють в аплікатор (1) провідник нитки (8), а аплікатор (1) в гільзу (4). Дротове кільце (7) утягувача нитки (6) просувають у канал конічного наконечника (3) аплікатора (1), в дротове кільце (7) втягувача нитки (6) просмикують нитку та просувають її утягувачем нитки (6) через канал конічного наконечника (3). Дротове кільце (7) утягувача нитки (6) просувають через отвір на робочому кінці провідника нитки (8). В дротове кільце (7) просмикують довгий кінець нитки, виходячий з конічного наконечника (3) з боку різьби. Просувають нитку дротовим кільцем (7) утягувача нитки (6) через отвір провідника нитки (8). Виймають провідник нитки (8) з аплікатора (1), просуваючи нитку по каналу аплікатора (1). До кінця витягнутої нитки прив'язують затягуюче кільце. Прикручують знімний загвинчующийся конічний наконечник (3) до аплікатора (1). З кінця нитки, виходячої з конічного наконечника (3), зав'язують петлю Редера. Частково витягують аплікатор (1) з гільзи (4), ховаючи петлю у каналі гільзи (4). Вводять гільзу (4) з аплікатором (1) та петлею в троакар. Зміщують аплікатор (1) у бік черевної порож нини, звільнюючи таким чином петлю. Маніпулюючи затискувачами, гільзою (4) та аплікатором (1) петлю підводять до ділянки, яку необхідно лігирувати. Однією рукою хірург затягуючим кільцем (9) підтягує нитку на себе, а другою рукою аплікатор (1) опускають донизу, опираючись о рукоятку (5) гільзи (4), вершиною конічного наконечника (3) пересовуючи вузол петлі по нитці до максимального упору. Забирають затискувачі. Ще раз підтягують вузол. Аплікатор (1) відводять від місця накладання петлі, пересовуючи його по гільзі (4) доверху на себе. Перетинають ножицями нитку, відступив 5 мм від вузла. Аплікатор (1) разом з гільзою (4) та залишками нитки видаляють в троакару. Таким чином у результаті використання пристрою для накладання ендопетель накладають петлю Редера на лігируєму ділянку, використовуючи необхідний у кожному конкретному випадку по виду та товщині шовний матеріал. Перевагами запропонованого пристрою є: економічність, можливість багаторазового використання при користуванні різними видами шовних мАтеріалів, безпечне просування петлі через троакар у гільзі та достатній упор при затягуванні петлі. Фіг. 1 Фіг. 2 Фіг. 3 2 28821 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
