Тензометр для вимірювання поздовжніх та поперечних деформацій

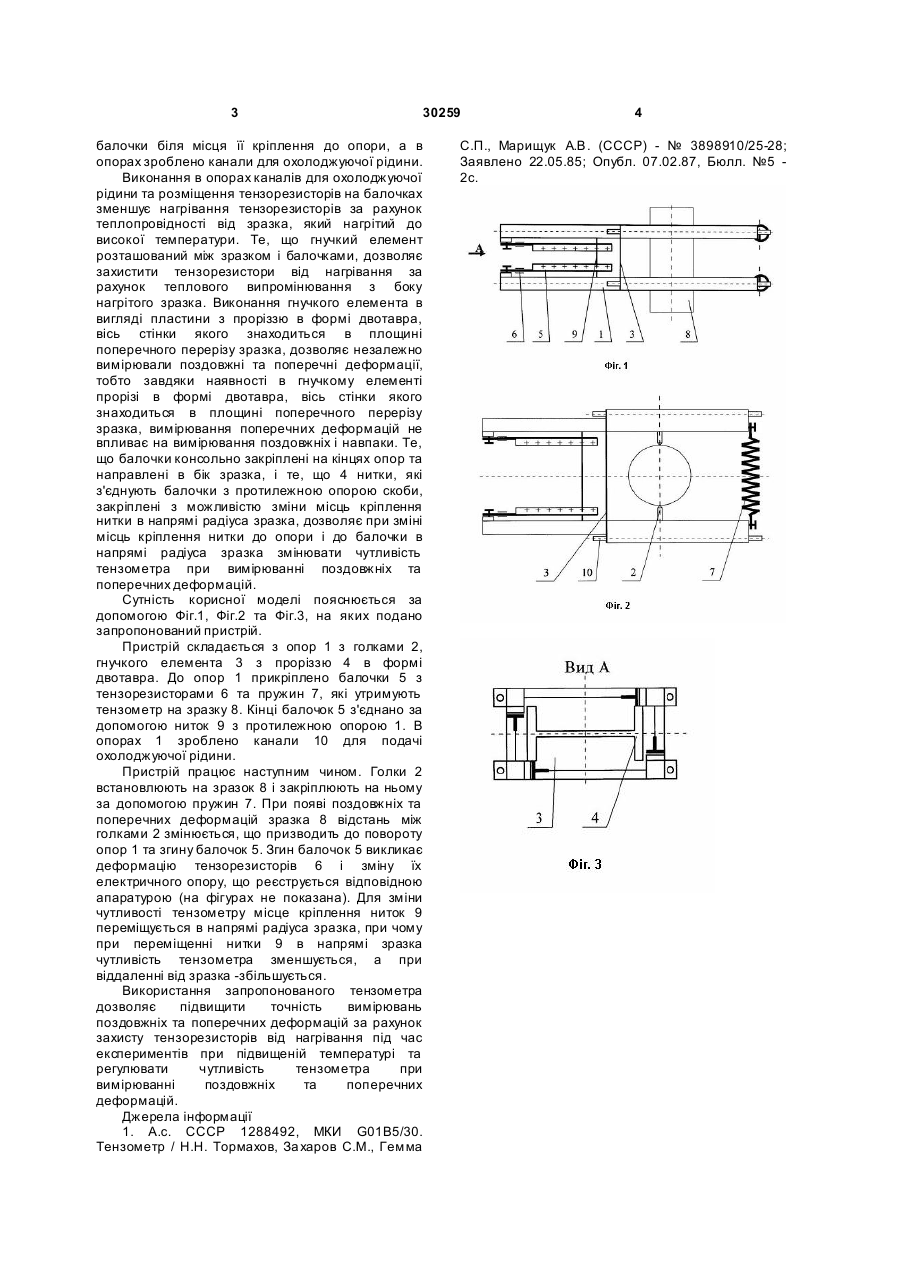

Тензометр для вимірювання поздовжніх та поперечних деформацій, що містить чотири опори з голками для встановлення на зразок, тензорезистори, гнучкий елемент, який з опорами утворює дві скоби для вимірювання поздовжніх та дві скоби для вимірювання поперечних деформацій, пружини, що утримують пристрій на 3 30259 балочки біля місця її кріплення до опори, а в опорах зроблено канали для охолоджуючої рідини. Виконання в опорах каналів для охолоджуючої рідини та розміщення тензорезисторів на балочках зменшує нагрівання тензорезисторів за рахунок теплопровідності від зразка, який нагрітий до високої температури. Те, що гнучкий елемент розташований між зразком і балочками, дозволяє захистити тензорезистори від нагрівання за рахунок теплового випромінювання з боку нагрітого зразка. Виконання гнучкого елемента в вигляді пластини з проріззю в формі двотавра, вісь стінки якого знаходиться в площині поперечного перерізу зразка, дозволяє незалежно вимірювали поздовжні та поперечні деформації, тобто завдяки наявності в гнучкому елементі прорізі в формі двотавра, вісь стінки якого знаходиться в площині поперечного перерізу зразка, вимірювання поперечних деформацій не впливає на вимірювання поздовжніх і навпаки. Те, що балочки консольно закріплені на кінцях опор та направлені в бік зразка, і те, що 4 нитки, які з'єднують балочки з протилежною опорою скоби, закріплені з можливістю зміни місць кріплення нитки в напрямі радіуса зразка, дозволяє при зміні місць кріплення нитки до опори і до балочки в напрямі радіуса зразка змінювати чутливість тензометра при вимірюванні поздовжніх та поперечних деформацій. Сутність корисної моделі пояснюється за допомогою Фіг.1, Фіг.2 та Фіг.3, на яких подано запропонований пристрій. Пристрій складається з опор 1 з голками 2, гнучкого елемента 3 з проріззю 4 в формі двотавра. До опор 1 прикріплено балочки 5 з тензорезисторами 6 та пружин 7, які утримують тензометр на зразку 8. Кінці балочок 5 з'єднано за допомогою ниток 9 з протилежною опорою 1. В опорах 1 зроблено канали 10 для подачі охолоджуючої рідини. Пристрій працює наступним чином. Голки 2 встановлюють на зразок 8 і закріплюють на ньому за допомогою пружин 7. При появі поздовжніх та поперечних деформацій зразка 8 відстань між голками 2 змінюється, що призводить до повороту опор 1 та згину балочок 5. Згин балочок 5 викликає деформацію тензорезисторів 6 і зміну їх електричного опору, що реєструється відповідною апаратурою (на фігурах не показана). Для зміни чутливості тензометру місце кріплення ниток 9 переміщується в напрямі радіуса зразка, при чому при переміщенні нитки 9 в напрямі зразка чутливість тензометра зменшується, а при віддаленні від зразка -збільшується. Використання запропонованого тензометра дозволяє підвищити точність вимірювань поздовжніх та поперечних деформацій за рахунок захисту тензорезисторів від нагрівання під час експериментів при підвищеній температурі та регулювати чутливість тензометра при вимірюванні поздовжніх та поперечних деформацій. Джерела інформації 1. А.с. СССР 1288492, МКИ G01В5/30. Тензометр / Н.Н. Тормахов, За харов С.М., Гемма 4 С.П., Марищук А.В. (СССР) - № 3898910/25-28; Заявлено 22.05.85; Опубл. 07.02.87, Бюлл. №5 2с.
