Спосіб визначення режимів шліфування, при яких утворюється шліфувальний припік

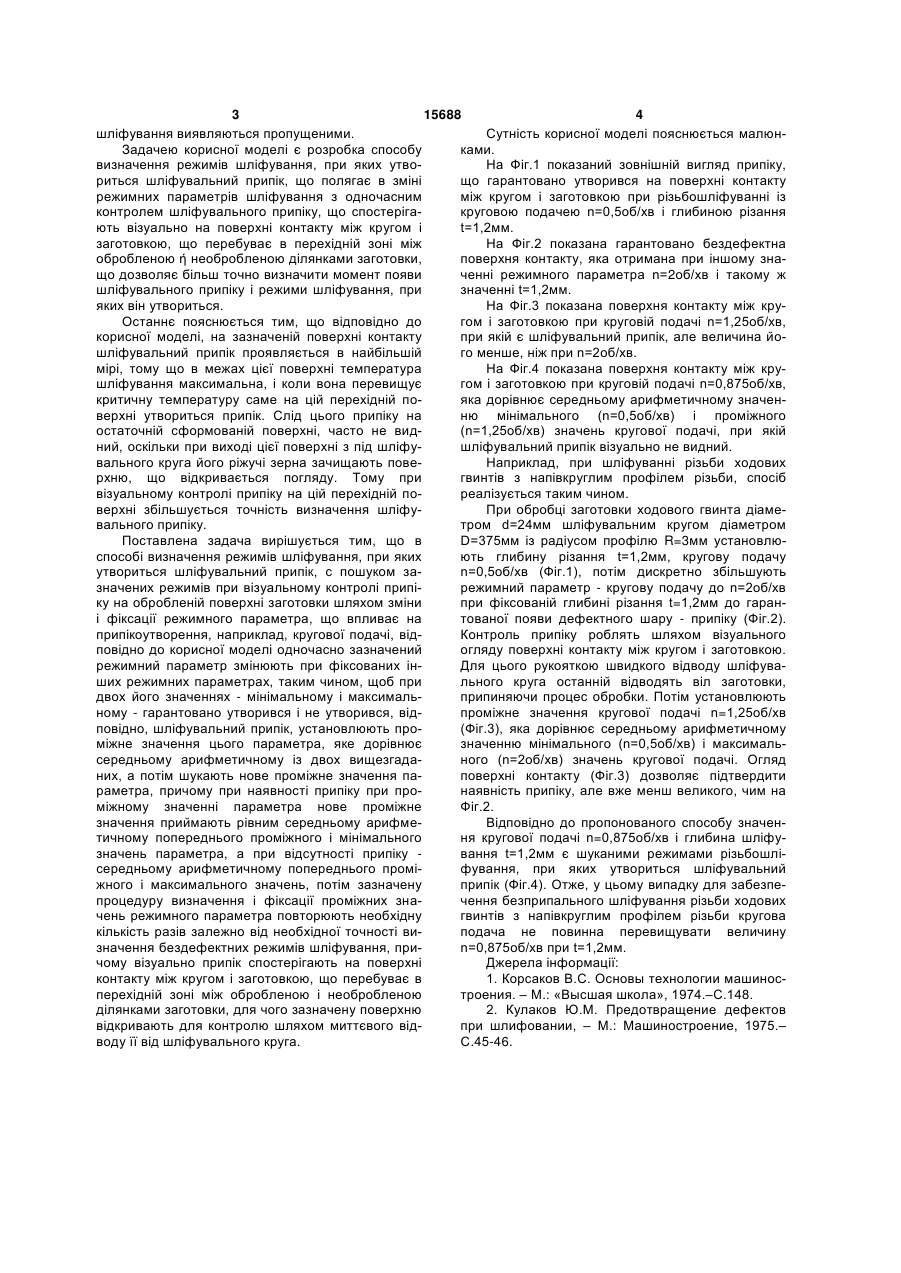

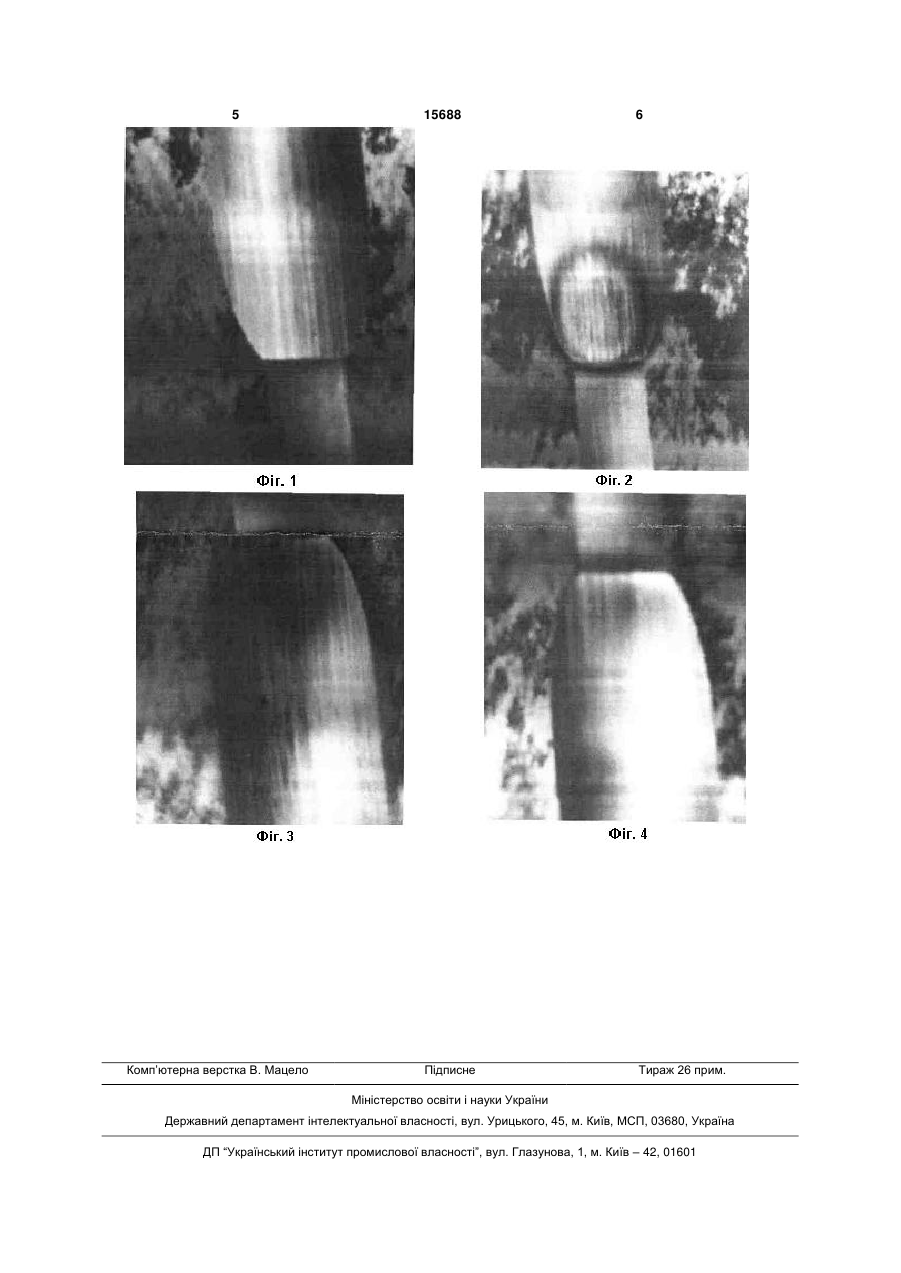

1. Спосіб визначення режимів шліфування, при яких утворюється припік, з пошуком зазначених режимів при візуальному контролі припіку на обробленій поверхні заготовки шляхом зміни і фіксації режимного параметра, що впливає на припікоутворення, який відрізняється тим, що зазначений режимний параметр змінюють при фіксованих інших режимних параметрах, таким чином щоб при двох його значеннях - мінімальному і максимальному - гарантовано утворився і не утворився, відповідно, шліфувальний припік, установлюють проміжне значення цього параметра, U 2 (19) 1 3 15688 4 шліфування виявляються пропущеними. Сутність корисної моделі пояснюється малюнЗадачею корисної моделі є розробка способу ками. визначення режимів шліфування, при яких утвоНа Фіг.1 показаний зовнішній вигляд припіку, риться шліфувальний припік, що полягає в зміні що гарантовано утворився на поверхні контакту режимних параметрів шліфування з одночасним між кругом і заготовкою при різьбошліфуванні із контролем шліфувального припіку, що спостерігакруговою подачею n=0,5об/хв і глибиною різання ють візуально на поверхні контакту між кругом і t=1,2мм. заготовкою, що перебуває в перехідній зоні між На Фіг.2 показана гарантовано бездефектна обробленою ή необробленою ділянками заготовки, поверхня контакту, яка отримана при іншому знащо дозволяє більш точно визначити момент появи ченні режимного параметра n=2об/хв і такому ж шліфувального припіку і режими шліфування, при значенні t=1,2мм. яких він утвориться. На Фіг.3 показана поверхня контакту між круОстаннє пояснюється тим, що відповідно до гом і заготовкою при круговій подачі n=1,25об/хв, корисної моделі, на зазначеній поверхні контакту при якій є шліфувальний припік, але величина йошліфувальний припік проявляється в найбільшій го менше, ніж при n=2об/хв. мірі, тому що в межах цієї поверхні температура На Фіг.4 показана поверхня контакту між крушліфування максимальна, і коли вона перевищує гом і заготовкою при круговій подачі n=0,875об/хв, критичну температуру саме на цій перехідній пояка дорівнює середньому арифметичному значенверхні утвориться припік. Слід цього припіку на ню мінімального (n=0,5об/хв) і проміжного остаточній сформованій поверхні, часто не вид(n=1,25об/хв) значень кругової подачі, при якій ний, оскільки при виході цієї поверхні з під шліфушліфувальний припік візуально не видний. вального круга його ріжучі зерна зачищають повеНаприклад, при шліфуванні різьби ходових рхню, що відкривається погляду. Тому при гвинтів з напівкруглим профілем різьби, спосіб візуальному контролі припіку на цій перехідній пореалізується таким чином. верхні збільшується точність визначення шліфуПри обробці заготовки ходового гвинта діамевального припіку. тром d=24мм шліфувальним кругом діаметром Поставлена задача вирішується тим, що в D=375мм із радіусом профілю R=3мм установлюспособі визначення режимів шліфування, при яких ють глибину різання t=1,2мм, кругову подачу утвориться шліфувальний припік, с пошуком заn=0,5об/хв (Фіг.1), потім дискретно збільшують значених режимів при візуальному контролі припірежимний параметр - кругову подачу до n=2об/хв ку на обробленій поверхні заготовки шляхом зміни при фіксованій глибині різання t=1,2мм до гарані фіксації режимного параметра, що впливає на тованої появи дефектного шару - припіку (Фіг.2). припікоутворення, наприклад, кругової подачі, відКонтроль припіку роблять шляхом візуального повідно до корисної моделі одночасно зазначений огляду поверхні контакту між кругом і заготовкою. режимний параметр змінюють при фіксованих інДля цього рукояткою швидкого відводу шліфуваших режимних параметрах, таким чином, щоб при льного круга останній відводять віл заготовки, двох його значеннях - мінімальному і максимальприпиняючи процес обробки. Потім установлюють ному - гарантовано утворився і не утворився, відпроміжне значення кругової подачі n=1,25об/хв повідно, шліфувальний припік, установлюють про(Фіг.3), яка дорівнює середньому арифметичному міжне значення цього параметра, яке дорівнює значенню мінімального (n=0,5об/хв) і максимальсередньому арифметичному із двох вищезгаданого (n=2об/хв) значень кругової подачі. Огляд них, а потім шукають нове проміжне значення паповерхні контакту (Фіг.3) дозволяє підтвердити раметра, причому при наявності припіку при пронаявність припіку, але вже менш великого, чим на міжному значенні параметра нове проміжне Фіг.2. значення приймають рівним середньому арифмеВідповідно до пропонованого способу значентичному попереднього проміжного і мінімального ня кругової подачі n=0,875об/хв і глибина шліфузначень параметра, а при відсутності припіку вання t=1,2мм є шуканими режимами різьбошлісередньому арифметичному попереднього проміфування, при яких утвориться шліфувальний жного і максимального значень, потім зазначену припік (Фіг.4). Отже, у цьому випадку для забезпепроцедуру визначення і фіксації проміжних значення безприпального шліфування різьби ходових чень режимного параметра повторюють необхідну гвинтів з напівкруглим профілем різьби кругова кількість разів залежно від необхідної точності виподача не повинна перевищувати величину значення бездефектних режимів шліфування, приn=0,875об/хв при t=1,2мм. чому візуально припік спостерігають на поверхні Джерела інформації: контакту між кругом і заготовкою, що перебуває в 1. Корсаков B.C. Основы технологии машиносперехідній зоні між обробленою і необробленою троения. – М.: «Высшая школа», 1974.–С.148. ділянками заготовки, для чого зазначену поверхню 2. Кулаков Ю.М. Предотвращение дефектов відкривають для контролю шляхом миттєвого відпри шлифовании, – М.: Машиностроение, 1975.– воду її від шліфувального круга. С.45-46. 5 Комп’ютерна верстка В. Мацело 15688 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
