Тензометр

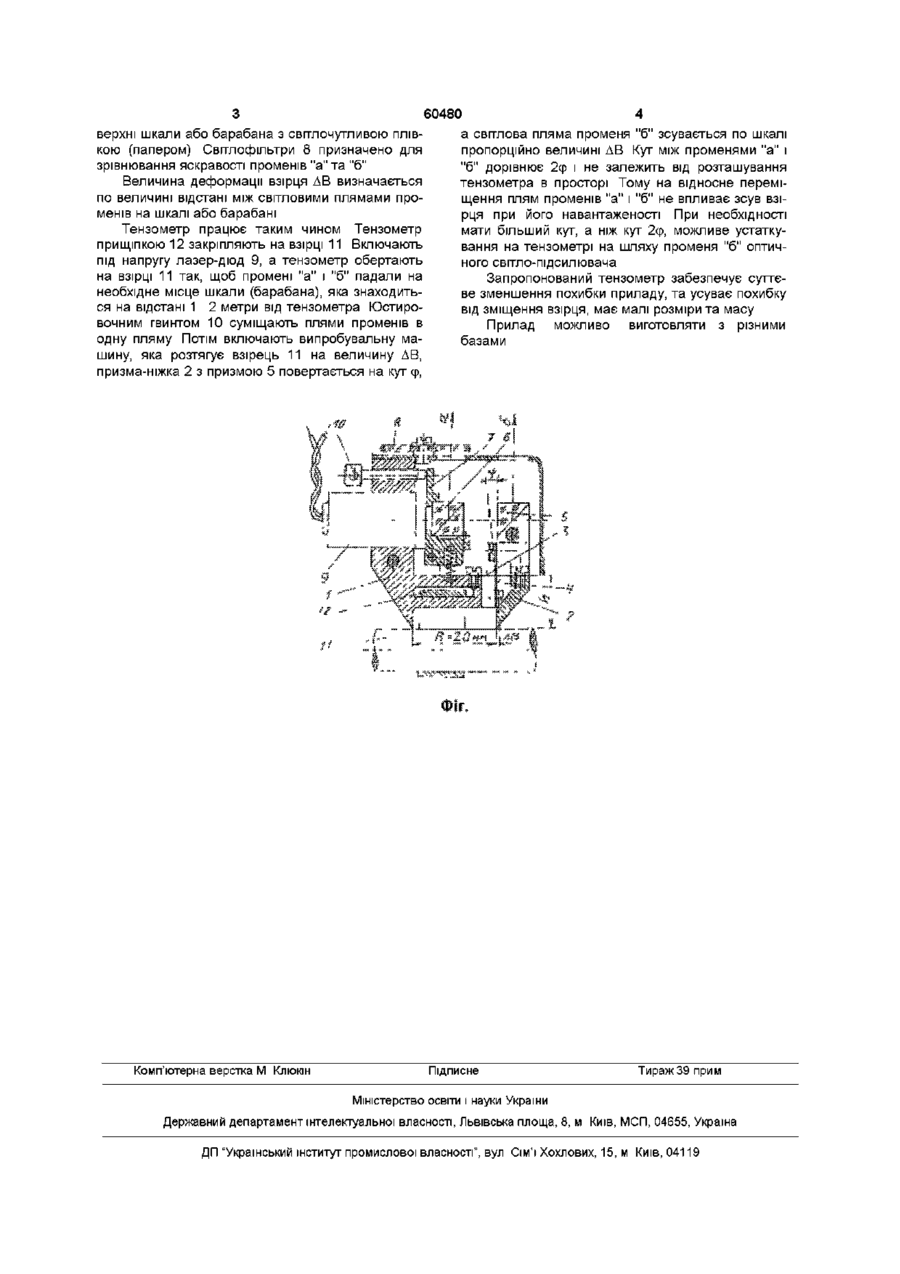

Тензометр, який складається із двох призм, з'єднаних плоскими пружними пластинами та прилаштованими до них оптичними світловіддзеркалюючими елементами, який відрізняється тим, що рухома призма-ніжка з'єднана з нерухомою призмою-корпусом за допомогою схрещених плоских пружних пластин, а на призмі-корпусі на гойдалці установлений світлорозподілювальний куб Запропонований тензометр призначається для вимірювання деформацій взірців при виконанні учбових, дослідних та виробничих досліджень металевих та неметалевих речовин Оптично-механічні тензометри ВІДОМІ За прототип прийнято тензометр Лоренса, описаний в довідковому посібнику В С Касаткина, А Я Кудрина, Л Л Лобова "Экспериментальный метод исследования деформаций и напряжений" - Київ "Наукова думка", 1981 - 884ст (рис ІІІ-9-6 та lll-9-в) В тензометрі Лоренса призми, які контактують з взірцем , з'єднані одною плоскою пружною пластиною та одна або обидві призми мають прилаштовані до них дзеркала, які відбивають промінь світла на шкалу або в мікроскоп Промінь створює джерело світла, яке устатковане на окремій опорі Недоліками прототипу є наявність двох ступенів свободи плоскої пружної пластини, що приводе до ЛІНІЙНОГО зміщення дзеркала та створює похибку вимірювання Система відрізняється малою світлосилою, що збільшує труднощі вимірювання, а устаткування джерела світла на окремій опорі створює додаткову похибку від зміщення взірця та захватів випробувальної машини В основу винаходу покладена задача удосконалення тензометра, в якому опірний світловий промінь створює світло-розподілювальний куб, устаткований на гойдалці, а рухома призма-ніжка устаткована на шарнірі із схрещених пружних пластин і обладнана скляною призмою для створення вимірювального променя, чим забезпечується поворот призми-ніжки без зміщення осі повороту та усуває вплив зсуву взірця в захватах випробувальної машини, та завдяки чому зменшується похи бка вимірювання Поставлена задача розв'язується тим, що в тензометрі, складеному із двох призм, з'єднаних плоскими пружними пластинами та прилаштованими до них оптичними світловід-дзеркалюючими елементами, який відрізняється тим, що рухома призма ніжка з'єднана з нерухомою призмоюкорпусом за допомогою схрещених плоских пружних пластин, а на призмі-корпусі на гойдалці устатковано світлорозподілювальний куб Будова тензометра пояснюється кресленням на фіг, де показано повздовжній переріз, який пояснює розташування та взаємодію деталей та вузлів тензометра Тензометр складається із нерухомої призмикорпуса 1 рухомої призми-ніжки 2, хрестового шарніра із плоских пружних пластин 3 і 4, скляної призми 5, прилаштованій на рухомій призмі-ніжці, світлорозподілювального куба 6, прилаштованого на гойдалці 7, світлофільтрів 8, лазера-дюда 9 та юстировочного гвинта 10 Тензометр на взірці 11 устатковується за допомогою пружної закріпки 12 Призначення головних деталей і вузлів таке Призма-корпус 1 є основа приладу На ньому устатковані плоскі пружні пластини 3 і 4, гойдалка 7 з кубом 6, лазер-дюд 9 та юстировочний гвинт 10 Лазер-дюд призначено для створення яскравого малого діаметра променя світла Світлорозподілювальний куб 6 з напівпрозорою діагоналлю призначено для створення опірного променя "а", а сумісно з призмою 5 - вимірювального променя "б" Гойдалка 7 і юстировочний гвинт 10 призначено для зведення світлових плям променів на по О 00 ^ о (О 60480 верхні шкали або барабана з світлочутливою пліва світлова пляма променя "б" зсувається по шкалі кою (папером) Світлофільтри 8 призначено для пропорційно величині ДВ Кут між променями "а" і зрівнювання яскравості променів "а" та "б" "б" дорівнює 2ф і не залежить від розташування Величина деформації взірця ДВ визначається тензометра в просторі Тому на відносне переміпо величині відстані між світловими плямами прощення плям променів "а" і "б" не впливає зсув взіменів на шкалі або барабані рця при його н авантажен ості При необхідності мати більший кут, а ніж кут 2ср, можливе устаткуТензометр працює таким чином Тензометр вання на тензометрі на шляху променя "б" оптичприщіпкою 12 закріпляють на взірці 11 Включають ного світло-підсилювача під напругу лазер-дюд 9, а тензометр обертають на взірці 11 так, щоб промені "а" і "б" падали на Запропонований тензометр забезпечує суттєнеобхідне місце шкали (барабана), яка знаходитьве зменшення похибки приладу, та усуває похибку ся на відстані 1 2 метри від тензометра Юстировід зміщення взірця, має малі розміри та масу вочним гвинтом 10 суміщають плями променів в Прилад можливо виготовляти з різними одну пляму Потім включають випробувальну мабазами шину, яка розтягує взірець 11 на величину ДВ, призма-ніжка 2 з призмою 5 повертається на кут ер, Комп'ютерна верстка М Клюкш Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
