Сепаруючий диск коренезбиральної машини
Формула / Реферат
Сепаруючий диск коренезбиральної машини, який виконаний у вигляді спиці, яка внутрішнім отвором є у жорсткій взаємодії з привідним валом редуктора з можливістю кругового прокручування, до зовнішньої циліндричної поверхні спиці жорстко і рівномірно по колу закріплені спиці, який відрізняється тим, що зі сторони внутрішнього діаметра диска до спиці жорстко закріплені кронштейни внутрішніми діаметрами, які нижньою основою з двох сторін від спиці жорстко закріплені до диска жорсткості, який по зовнішньому діаметру виконаний у вигляді циліндра, причому в зонах контакту спиць з коренеплодами на вільних кінцях зовнішніх діаметрів жорстко встановлені еластичні трубки, які зі сторони внутрішнього діаметра диска є у взаємодії з торцевими кронштейнами, а зі сторони зовнішнього діаметра є у взаємодії з розвальцьованими поверхнями шириною, меншою або рівною товщині циліндричних еластичних трубок.
Текст

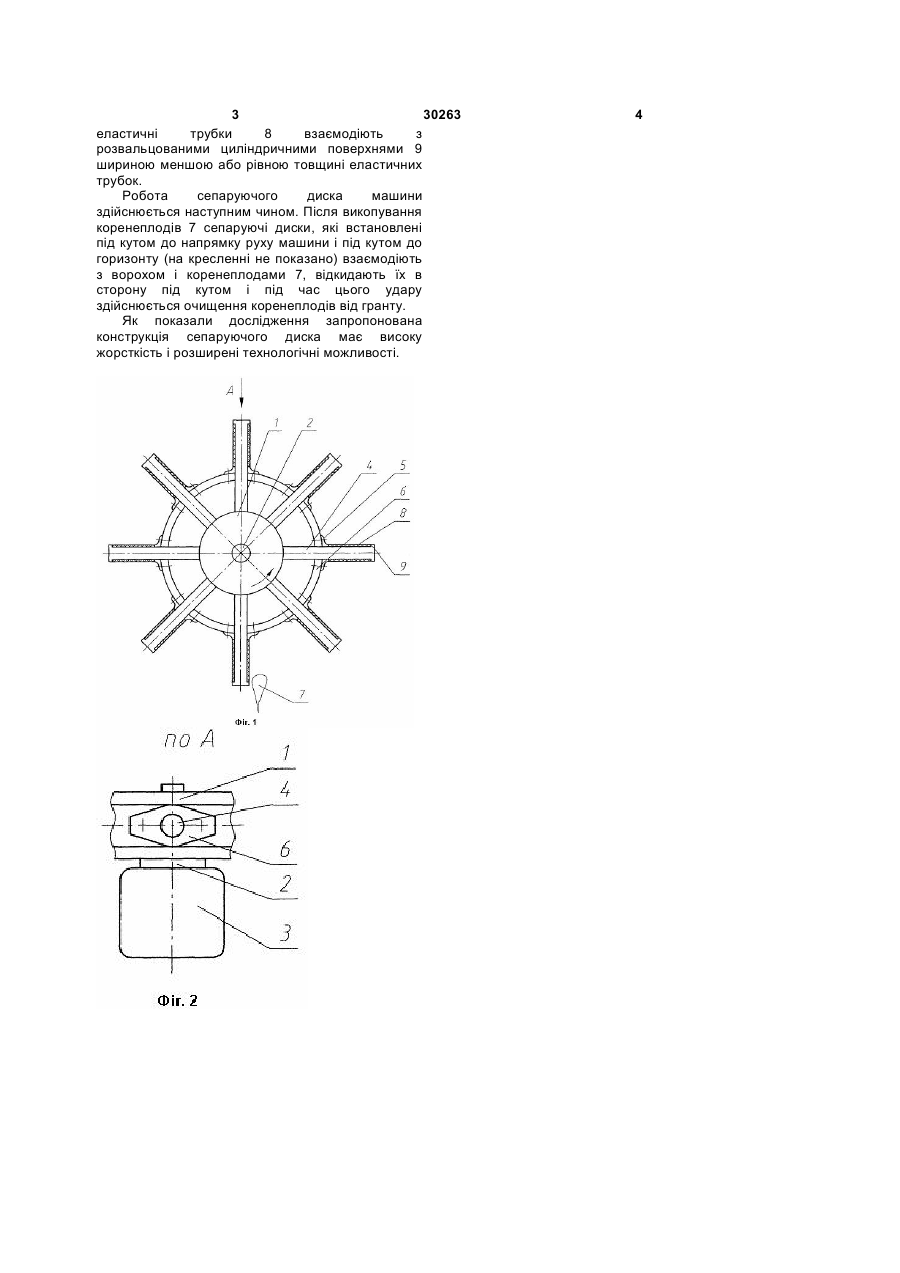

Сепаруючий диск коренезбиральної машини, який виконаний у вигляді спиці, яка внутрішнім отвором є у жорсткій взаємодії з привідним валом редуктора з можливістю кругового прокручування, до зовнішньої циліндричної поверхні спиці жорстко і рівномірно по колу закріплені спиці, який відрізняється тим, що зі сторони внутрішнього 3 30263 еластичні трубки 8 взаємодіють з розвальцованими циліндричними поверхнями 9 шириною меншою або рівною товщині еластичних трубок. Робота сепаруючого диска машини здійснюється наступним чином. Після викопування коренеплодів 7 сепаруючі диски, які встановлені під кутом до напрямку руху машини і під кутом до горизонту (на кресленні не показано) взаємодіють з ворохом і коренеплодами 7, відкидають їх в сторону під кутом і під час цього удару здійснюється очищення коренеплодів від гранту. Як показали дослідження запропонована конструкція сепаруючого диска має високу жорсткість і розширені технологічні можливості. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюSeparating disk of root-harvesting machine
Автори англійськоюSoltysiuk Viktor Ivanovych
Назва патенту російськоюСепарирующий диск корнеуборочной машины
Автори російськоюСолтисюк Виктор Иванович, Солтысюк Виктор Иванович
МПК / Мітки
МПК: A01D 17/00
Мітки: диск, коренезбиральної, сепаруючий, машини
