Дисковий копач коренезбиральної машини

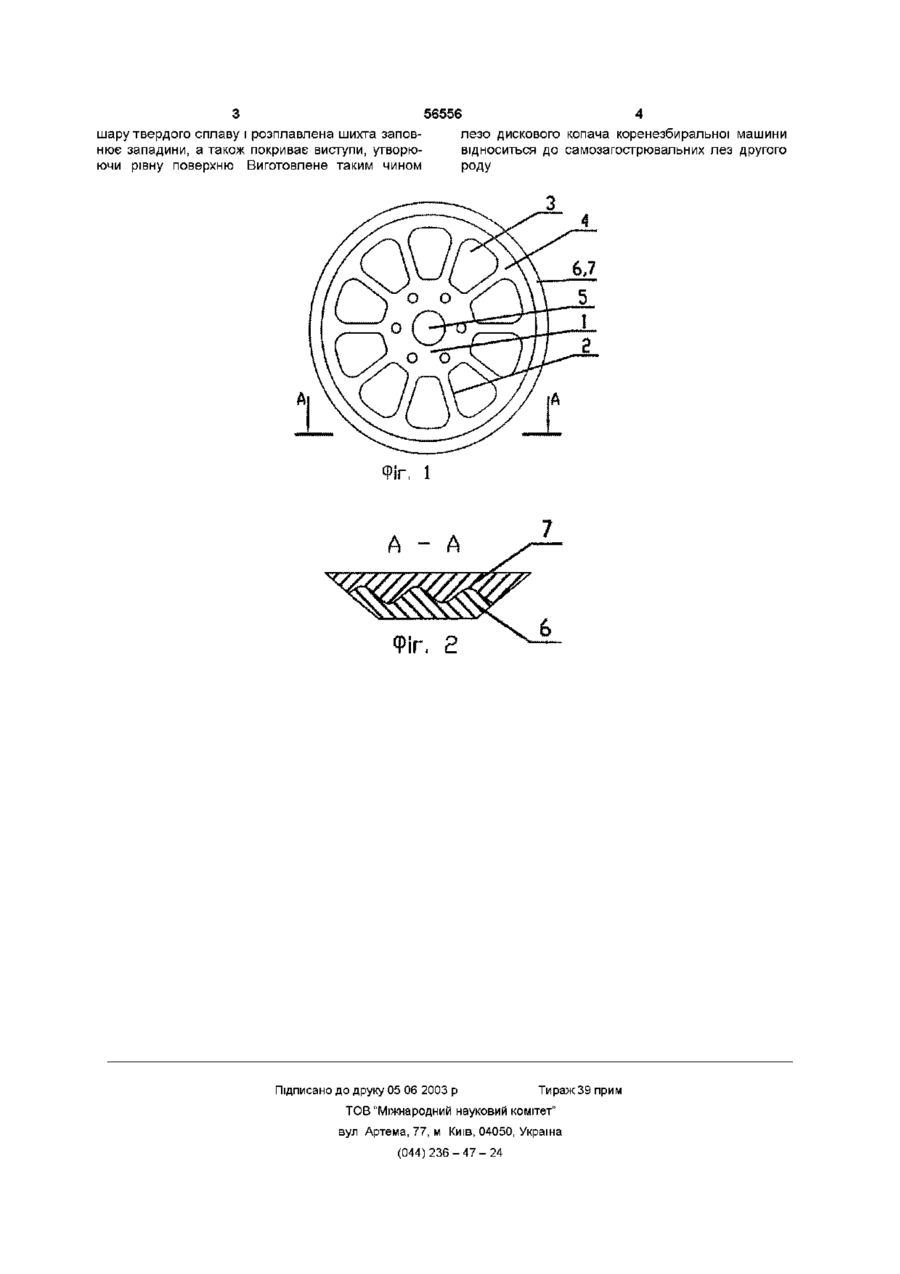

Дисковий копач коренезбиральної машини, що містить плоску маточину, спиці, вікна, обід, центральний посадочний отвір, лезо з наплавленим шаром твердого сплаву перемінної товщини, який відрізняється тим, що лезо з боку наплавленого шару твердого сплаву виконане рифленим Винахід відноситься до сільськогосподарського машинобудування, особливо до машин для збирання цукрових буряків Відомий ДИСКОВИЙ копач (Машина корнеуборочная самоходная КС-6Б и ее модификации Инструкция по эксплуатации ПО «Тернопольский комбайновый завод», 1991 р, стр 299, рис 85), який виконаний зі сталі з лезом наплавленим по ободу диска твердим сплавом (Аналог) З заявленим винаходом аналог співпадає наступними ознаками плоска маточина, спиці, вікна, обід, центральний посадочний отвір, лезо з шаром наплавленого твердого сплаву Недоліком відомої конструкції є втрата самозагострення після деякого періоду роботи і необхідність його переточування в процесі експлуатації, що призводить до збільшення тягового опору Відомий також дисковий копач (а с СРСР № 986329, кл АОІД/04, 1983 р), в який до обода прикріплене з'ємне лезо На лезо нанесений шар твердого сплаву перемінної товщини (Прототип) З заявленим винаходом прототип співпадає наступними ознаками плоска маточина, спиці, вікна, обід, центральний посадочний отвір, лезо з шаром наплавленого твердого сплаву перемінної товщини Недоліком відомого дискового копача є необхідність створення складного технологічного обладнання для накатування перемінної товщини шару твердого сплаву відразу після наплавлення В основу винаходу поставлена задача вдосконалення дискового копача коренезбиральної машини, в якому лезо зі сторони наплавленого шару твердого сплаву виконане рифленим, забезпечує отримання перемінної товщини шару наплавленого твердого сплаву, хоча зовнішня сторона цього шару рівна, і за рахунок цього підвищити його ДОВГОВІЧНІСТЬ І покращити працездатність Поставлена задача вирішується тим, що в дисковому копачі коренезбиральної машини, який складається з плоскої маточини, спиць, вікон, обода, центрального посадочного отвору, леза з наплавленим шаром твердого сплаву перемінної товщини, згідно винаходу вводиться те, що лезо зі сторони наплавленого шару твердого сплаву виконане рифленим Дисковий копач коренезбиральної машини зображений на фігурі 1, на фіг 2 - січення А - А на фіг 1 Дисковий копач складається з плоскої маточини 1, спиць 2, вікон 3, обода 4, центрального посадочного отвору 5 і леза 6 з наплавлений шаром 7 твердого сплаву, який має плоску поверхню з зовнішньої сторони, а зі сторони рифленого леза рифлену Дисковий копач працює наступним чином При заглибленні його в ґрунт для викопування коренеплодів цукрових буряків лезо в процесі роботи за рахунок перемінної товщини, а отже і різної ЗНОСОСТІЙКОСТІ, приймає зубчастий вигляд Утворення зубчастого леза призводить до зниження тягового опору, підвищенню ДОВГОВІЧНОСТІ і покращенню працездатності коренезбиральної машини Виготовлення леза дискового копача такої конструкції можливе на розкатних вальцях, де йому надається рифлена поверхня з виступами і западинами із заданою періодичністю і кроком Після накатування рифів робиться наплавлення (О ю ю (О ю З 56556 4 шару твердого сплаву і розплавлена шихта заповлезо дискового копача коренезбиральної машини нює западини, а також покриває виступи, утворювідноситься до самозагострювальних лез другого ючи рівну поверхню Виготовлене таким чином роду ФІГ, 1 А - А Фіг, 2 Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
