Перемотувальна машина відкритого типу
Номер патенту: 30264
Опубліковано: 25.02.2008
Автори: Висоцька Христина Анатолівна, Висоцький Ігор Богданович, Вікович Ігор Андрійович
Формула / Реферат
Перемотувальна машина відкритого типу, що містить електропривід з пасовими передачами, намотувальний і розмотувальний барабани, проміжні опорні вали, механізми для автоматичного вирівнювання тканини з датчиками керування натягом, яка відрізняється тим, що додатково містить стрічкові гальма, встановлені на проміжних опорних валах, та механізм ручного керування швидкістю перемотування матеріалу.
Текст

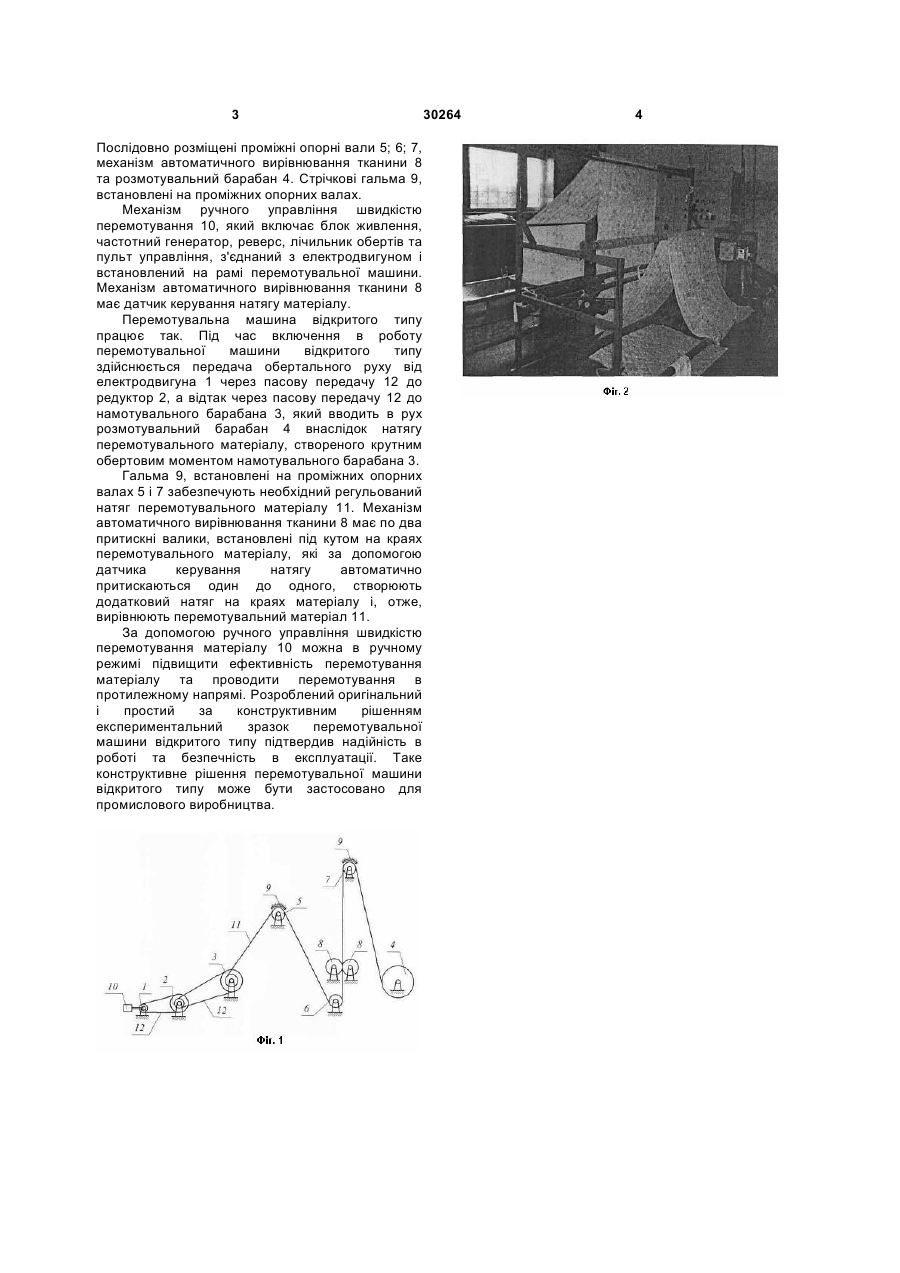

Перемотувальна машина відкритого типу, що містить електропривід з пасовими передачами, намотувальний і розмотувальний барабани, проміжні опорні вали, механізми для автоматичного вирівнювання тканини з датчиками керування натягом, яка відрізняється тим, що додатково містить стрічкові гальма, встановлені на проміжних опорних валах, та механізм ручного керування швидкістю перемотування матеріалу. (19) (21) u200707928 (22) 13.07.2007 (24) 25.02.2008 (72) ВИСОЦЬКИЙ ІГОР БОГДАНОВИЧ, UA, ВИСОЦЬКА ХРИСТИНА АНАТОЛІВНА, UA, ВІКОВИЧ ІГОР АНДРІЙОВИЧ, UA (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ "ЛЬВІВСЬКА ПОЛІТЕХНІКА", UA (56) 3 Послідовно розміщені проміжні опорні вали 5; 6; 7, механізм автоматичного вирівнювання тканини 8 та розмотувальний барабан 4. Стрічкові гальма 9, встановлені на проміжних опорних валах. Механізм ручного управління швидкістю перемотування 10, який включає блок живлення, частотний генератор, реверс, лічильник обертів та пульт управління, з'єднаний з електродвигуном і встановлений на рамі перемотувальної машини. Механізм автоматичного вирівнювання тканини 8 має датчик керування натягу матеріалу. Перемотувальна машина відкритого типу працює так. Під час включення в роботу перемотувальної машини відкритого типу здійснюється передача обертального руху від електродвигуна 1 через пасову передачу 12 до редуктор 2, а відтак через пасову передачу 12 до намотувального барабана 3, який вводить в рух розмотувальний барабан 4 внаслідок натягу перемотувального матеріалу, створеного крутним обертовим моментом намотувального барабана 3. Гальма 9, встановлені на проміжних опорних валах 5 і 7 забезпечують необхідний регульований натяг перемотувального матеріалу 11. Механізм автоматичного вирівнювання тканини 8 має по два притискні валики, встановлені під кутом на краях перемотувального матеріалу, які за допомогою датчика керування натягу автоматично притискаються один до одного, створюють додатковий натяг на краях матеріалу і, отже, вирівнюють перемотувальний матеріал 11. За допомогою ручного управління швидкістю перемотування матеріалу 10 можна в ручному режимі підвищити ефективність перемотування матеріалу та проводити перемотування в протилежному напрямі. Розроблений оригінальний і простий за конструктивним рішенням експериментальний зразок перемотувальної машини відкритого типу підтвердив надійність в роботі та безпечність в експлуатації. Таке конструктивне рішення перемотувальної машини відкритого типу може бути застосовано для промислового виробництва. 30264 4
ДивитисяДодаткова інформація
Назва патенту англійськоюWinding machine of open type
Автори англійськоюVysotskyi Ihor Bohdanovych, Vysotska Khrystyna Anatoliivna, Vykovych Ihor Andriovych
Назва патенту російськоюПеремоточная машина открытого типа
Автори російськоюВысоцкий Игорь Богданович, Высоцкая Христина Анатольевна, Викович Игорь Андреевич
МПК / Мітки
МПК: D01H 7/52
Мітки: типу, відкритого, перемотувальна, машина
