Теплиця, що самообігрівається
Формула / Реферат

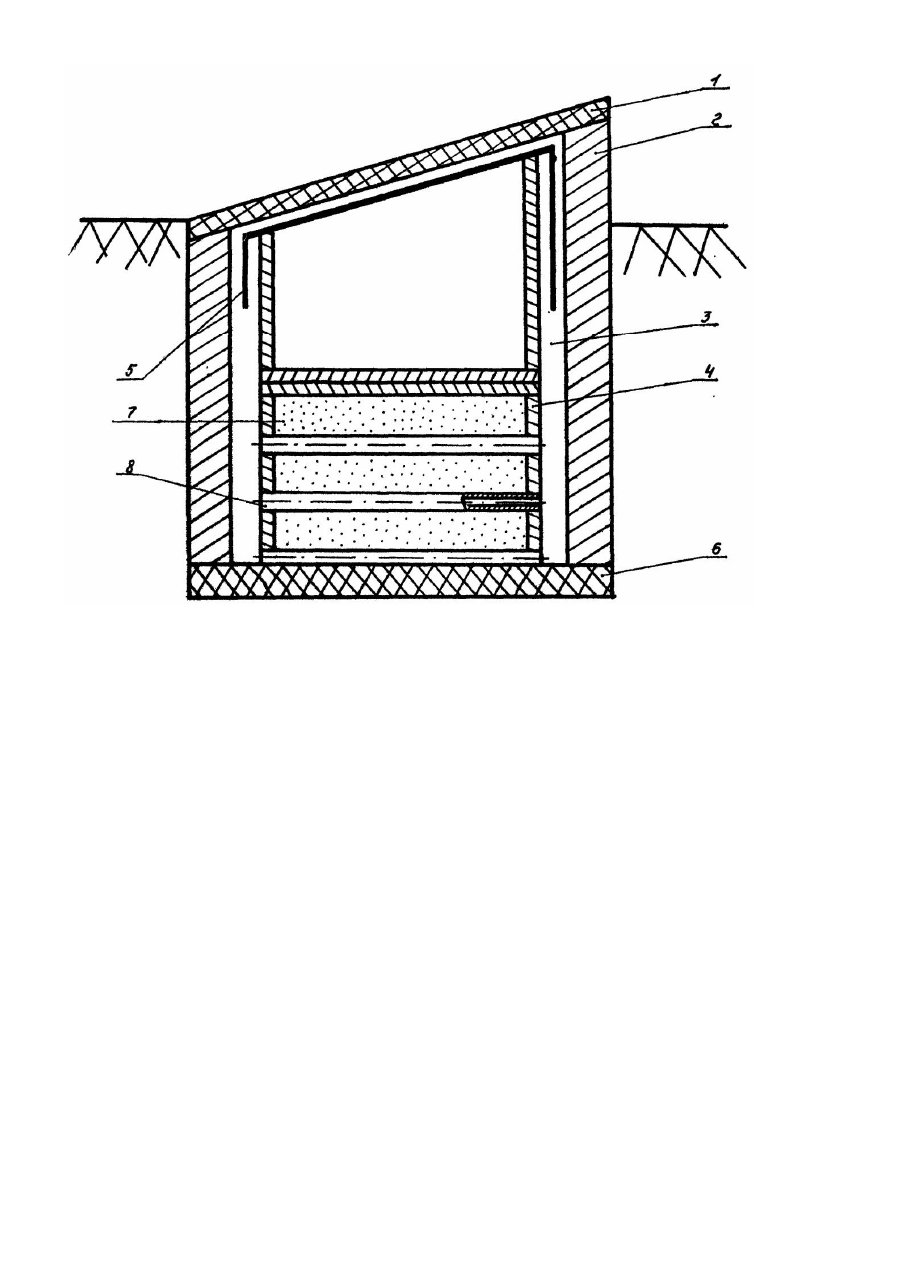

Самообогревающаяся теплица, включающая наклонную светопрозрачную кровлю, ориентированную в южном направлении, стены из теплоизоляционного материала и основание, на котором установлен теплоаккумулирующий узел, содержащий воздушные полости, отличающаяся тем, что ее стены заглублены в грунт ниже его уровня промерзания, а южный край кровли расположен на уровне поверхности земли, при этом стены теплицы выполнены двойными с воздушным зазором между внешней и внутренней частями стен, причем внешняя часть стен выполнена из теплоизоляционного материала, а внутренняя часть - из материала с высоким коэффициентом отражения лучистого потока и снабжена съемным покрытием из материала с высоким коэффициентом поглощения лучистого потока, края которого размещены между внутренней и внешней частями стен теплицы, при этом основание теплицы выполнено из теплоизоляционного материала с высокой теплоемкостью, а между ним и корнеобитаемым слоем теплицы расположен теплоаккумулирующий узел, полости которого выполнены в виде горизонтальных цилиндрических воздуховодов, сообщающихся с зазором между внутренней и внешней частями стен теплицы.
Текст
Изобретение относится к области сельского хозяйства, в частности, к конструкциям теплиц. Наиболее близким техническим решением к заявляемому является выбранная в качестве прототипа теплица с нагревателем, выполненным в виде теплоаккумулирующего узла с системой воздушных полостей, включающая наклонную светопрозрачную кровлю, ориентированную в южном направлении, стены из теплоизоляционного материала и основание, на котором установлен теплоаккумулирующий узел. содержащий воздушные полости [1]. Недостатками теплицы являются значительные энергозатраты на дополнительный обогрев, так как характер аккумулирования энергии короткопериодный, суточный и, как следствие, обязательное присутствие дополнительного искусственного источника тепла. Задачей, решаемой изобретением, является усовершенствование конструкции самообогревающейся теплицы путем обеспечения возможности долговременного аккумулирования тепловой энергии. Ожидаемый технический результат состоит в исключении энергозатрат на искусственный обогрев. . Поставленная задача решается тем, что в самообогревающейся теплице, включающей наклонную светопрозрачную кровлю, ориентированную в южном направлении, стены из теплоизоляционного материала и основание, на котором установлен теплоаккумулирующий узел, содержащий воздушные полости, согласно изобретению, стены теплицы заглублены в грунт ниже его уровня промерзания, а южный край кровли расположен на уровне поверхности земли, при этом стены теплицы выполнены двойными с воздушным зазором между внешней и внутренней частями стен, причем внешняя часть стен выполнена из теплоизоляционного материала, а внутренняя часть - из материала с высоким коэффициентом отражения лучистого потока и снабжена съемным покрытием из материала с высоким коэффициентом поглощения лучистого потока, края которого размещены между внутренней и внешней частями стен теплицы, при этом основание теплицы выполнено из теплоизоляционного материала с высокой теплоемкостью, а между ним и корнеобитаемым слоем теплицы расположен теплоаккумулирующий узел, полости которого выполнены в виде горизонтальных цилиндрических воздуховодов. сообщающи хся с зазором между вн утренней и внешней частями стен теплицы. В теплице создана замкнутая магистраль, включающая воздушный зазор в стенах и цилиндрические воздуховоды в теплоаккумулирующем узле, по которой осуществляется перенос теплоты в теплоаккумулирующий узел с теплоемким субстратом в теплый период года, аккумулирование и распределение ее в теплице в холодный период. Для обогрева теплицы используется аккумулированная солнечная энергия. Кроме того осуществляется круглогодичная подпитка грунтовой энергией (уходящая тепловая радиация). Таким образом обеспечивается возможность долгосрочного аккумулирования тепловой энергии, что позволяет исключить дополнительные искусственные источники тепла, и, следовательно, снизить энергозатраты, г На чертеже представлена заявляемая самообогревающаяся теплица в разрезе. Теплица включает светопрозрачную кровлю 1, двойные стены с внешней частью 2, выполненной из теплоизоляционного материала, воздушным зазором 3 и внутренней частью 4, выполненной из материала с высоким коэффициентом отражения лучистого потока, со съемным покрытием 5, выполненным из материала с высоким коэффициентом поглощения лучистого потока, основание 6 из теплопоглощающего материала, теплоаккумулирующий узел 7 с теплоемким субстратом и цилиндрическими воздуховодами 8. Теплица работает следующим образом. В теплый период года теплица работает в режиме аккумулирования энергии. С внутренней стороны светопрозрачной кровли 1 расположено съемное покрытие 5. Края этого покрытия размещены в воздушном зазоре 3. между внешней частью 2 и внутренней частью 4 стен теплицы. В солнечный день это покрытие поглощает тепловой поток, который разогревает воздух в зазоре стен, откуда осуществляется перенос теплоты в теплоаккумулирующий узел 7 и ее перераспределение там благодаря наличию цилиндрических воздуховодов 8. Через основание 6 осуществляется подпитка грунтовой тепловой энергией. В ночное время и пасмурную погоду днем перекрывается доступ охлажденному воздуху в теплоаккумулирующий узел. После окончания периода аккумулирования энергии съемное покрытие снимается. Распределение аккумулированной теплоты'по теплице осуществляется по замкнутой магистрали от теплоаккумулирующего узла по цилиндрическим воздуховодам и зазору в стенках. Регулирование температурного режима в теплице можно осуществлять одновременно с воздухообменом, вентилированием. Теплица работает в течение года в следующи х режимах. 1. Режим аккумулирования энергии. 2. Профилактика, обработка грунта, органоминеральная подкормка грунта. 3. Посадка, выращивание и сбор первого урожая. 4. Посадка, выращивание и сбор второго у рожая. Режим аккумулирования энергии начинается с середины мая и продолжается до середины августа. Профилактика, обработка грунта, органоминеральная подкормка проводится со второй половины августа до начала сентября. С середины сентября производят посадку рассады первого урожая, а в январе - посадку рассады второго урожая. Сроки указаны приблизительно. Конкретизация зависит от солнечного режима местности, где установлена теплица. Себестоимость продукции тепличного хозяйства, полученной в предлагаемом типе теплиц снижается с увеличением рабочей площади теплицы. За счет резкого снижения эксплуатационных затрат на обогрев, рентабельность тепличного хозяйства возрастает, как минимум на 40-50%.
ДивитисяДодаткова інформація
Назва патенту англійськоюSelf-heating greenhouse
Автори англійськоюAstaf'ev Viktor Vsevolodovych
Назва патенту російськоюСамообогревающаяся теплица
Автори російськоюАстафьев Виктор Всеволодович
МПК / Мітки
Мітки: самообігрівається, теплиця
