Асинхронний мотор-вентилятор
Формула / Реферат
Асинхронний мотор-вентилятор, що містить статор з обмоткою і магнітопроводом, жорстко сполученим з основною втулкою, яка несе опорні підшипники, вал, сполучений з ротором за допомогою торцевого щита, ротор складено з колеса з лопатями та з шихтованого пакета з короткозамкненою обмоткою ротора, яка містить стрижні і кільця, що накоротко замикають стрижні обмотки, який відрізняється тим, що кільця обмотки ротора, які замикають стрижні обмотки, охоплено торцевими кільцями колеса з лопатями, які служать феромагнітними екранами.
Текст

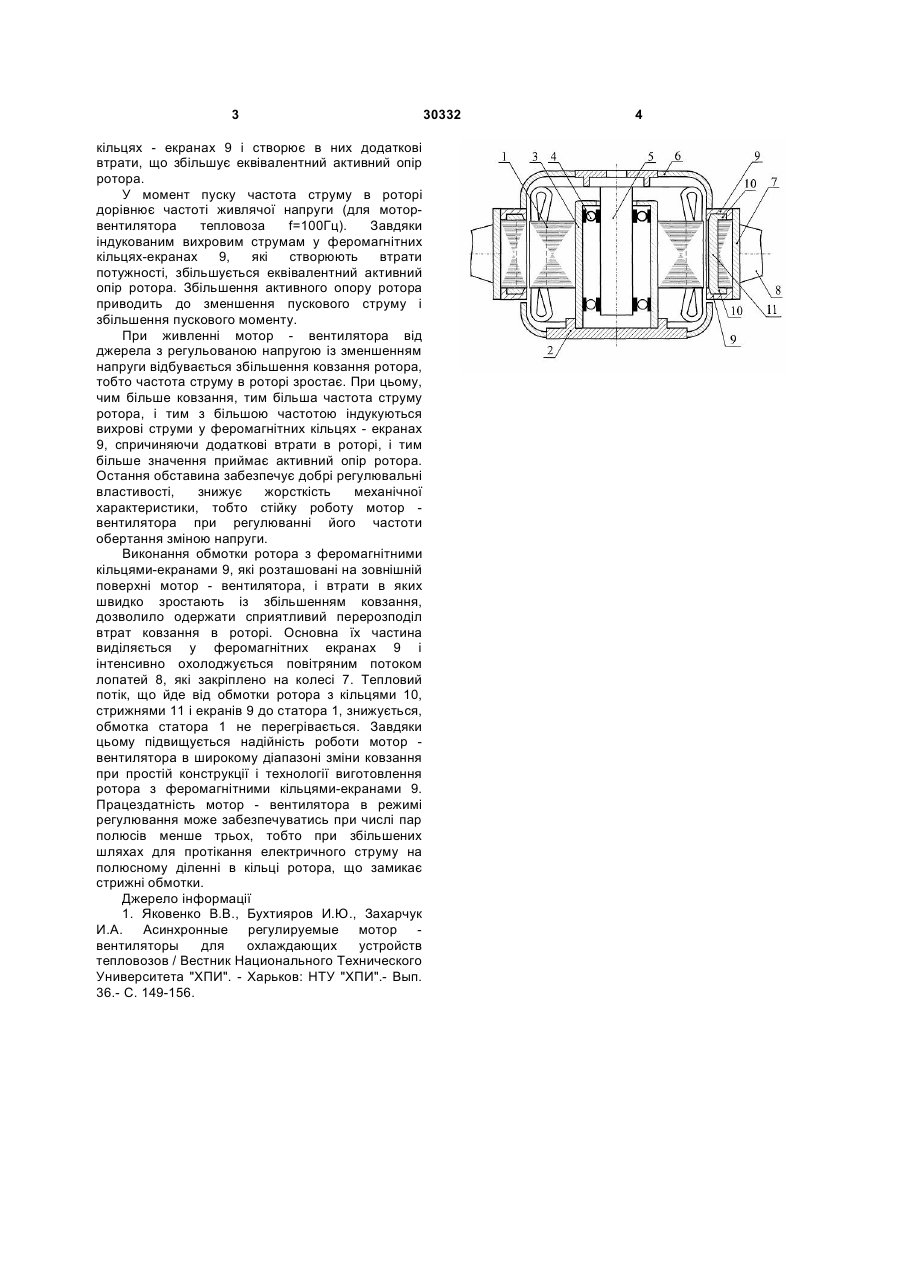

Асинхронний мотор-вентилятор, що містить статор з обмоткою і магнітопроводом, жорстко сполученим з основною втулкою, яка несе опорні 3 кільцях - екранах 9 і створює в них додаткові втрати, що збільшує еквівалентний активний опір ротора. У момент пуску частота струму в роторі дорівнює частоті живлячої напруги (для моторвентилятора тепловоза f=100Гц). Завдяки індукованим вихровим струмам у феромагнітних кільцях-екранах 9, які створюють втрати потужності, збільшується еквівалентний активний опір ротора. Збільшення активного опору ротора приводить до зменшення пускового струму і збільшення пускового моменту. При живленні мотор - вентилятора від джерела з регульованою напругою із зменшенням напруги відбувається збільшення ковзання ротора, тобто частота струму в роторі зростає. При цьому, чим більше ковзання, тим більша частота струму ротора, і тим з більшою частотою індукуються вихрові струми у феромагнітних кільцях - екранах 9, спричиняючи додаткові втрати в роторі, і тим більше значення приймає активний опір ротора. Остання обставина забезпечує добрі регулювальні властивості, знижує жорсткість механічної характеристики, тобто стійку роботу мотор вентилятора при регулюванні його частоти обертання зміною напруги. Виконання обмотки ротора з феромагнітними кільцями-екранами 9, які розташовані на зовнішній поверхні мотор - вентилятора, і втрати в яких швидко зростають із збільшенням ковзання, дозволило одержати сприятливий перерозподіл втрат ковзання в роторі. Основна їх частина виділяється у феромагнітних екранах 9 і інтенсивно охолоджується повітряним потоком лопатей 8, які закріплено на колесі 7. Тепловий потік, що йде від обмотки ротора з кільцями 10, стрижнями 11 і екранів 9 до статора 1, знижується, обмотка статора 1 не перегрівається. Завдяки цьому підвищується надійність роботи мотор вентилятора в широкому діапазоні зміни ковзання при простій конструкції і технології виготовлення ротора з феромагнітними кільцями-екранами 9. Працездатність мотор - вентилятора в режимі регулювання може забезпечуватись при числі пар полюсів менше трьох, тобто при збільшених шляхах для протікання електричного струму на полюсному діленні в кільці ротора, що замикає стрижні обмотки. Джерело інформації 1. Яковенко В.В., Бухтияров И.Ю., Захарчук И.А. Асинхронные регулируемые мотор вентиляторы для охлаждающих устройств тепловозов / Вестник Национального Технического Университета "ХПИ". - Харьков: НТУ "ХПИ".- Вып. 36.- С. 149-156. 30332 4
ДивитисяДодаткова інформація
Назва патенту англійськоюAsynchronous motor-fan
Автори англійськоюZakharchuk Ihor Oleksandrovych
Назва патенту російськоюАсинхронный мотор-вентилятор
Автори російськоюЗахарчук Игорь Александрович
МПК / Мітки
МПК: H02K 7/14
Мітки: асинхронний, мотор-вентилятор
