Номер патенту: 30333

Опубліковано: 25.02.2008

Автор: Захарчук Ігор Олександрович

Завантажити PDF файл.

Формула / Реферат

Асинхронний мотор-вентилятор, що містить статор з обмоткою і магнітопроводом, жорстко сполученим з основою втулкою, яка несе опорні підшипники, вал, сполучений з ротором за допомогою торцевого щита, ротор складено з колеса з лопатями, який відрізняється тим, що статор виготовлено двопакетним, в пазах пакетів укладено одну обмотку статора, ротор виготовлено двопакетним, кожен пакет ротора містить обмотку зі стрижнями і кільцями, що замикають накоротко стрижні обмоток ротора, кільця охоплено зовнішніми та внутрішніми феромагнітними кільцями-екранами, зовнішні феромагнітні кільця-екрани охолоджуються зовнішнім повітряним потоком від лопатей мотор-вентилятора, внутрішні феромагнітні кільця-екрани охолоджуються крізь отвори в основі, в нижньому пакеті статора, крізь щілини провідників обмотки статора між двома пакетами статора, крізь кільцеву щілину між внутрішніми кільцями-екранами, крізь отвори у колесі вентилятора.

Текст

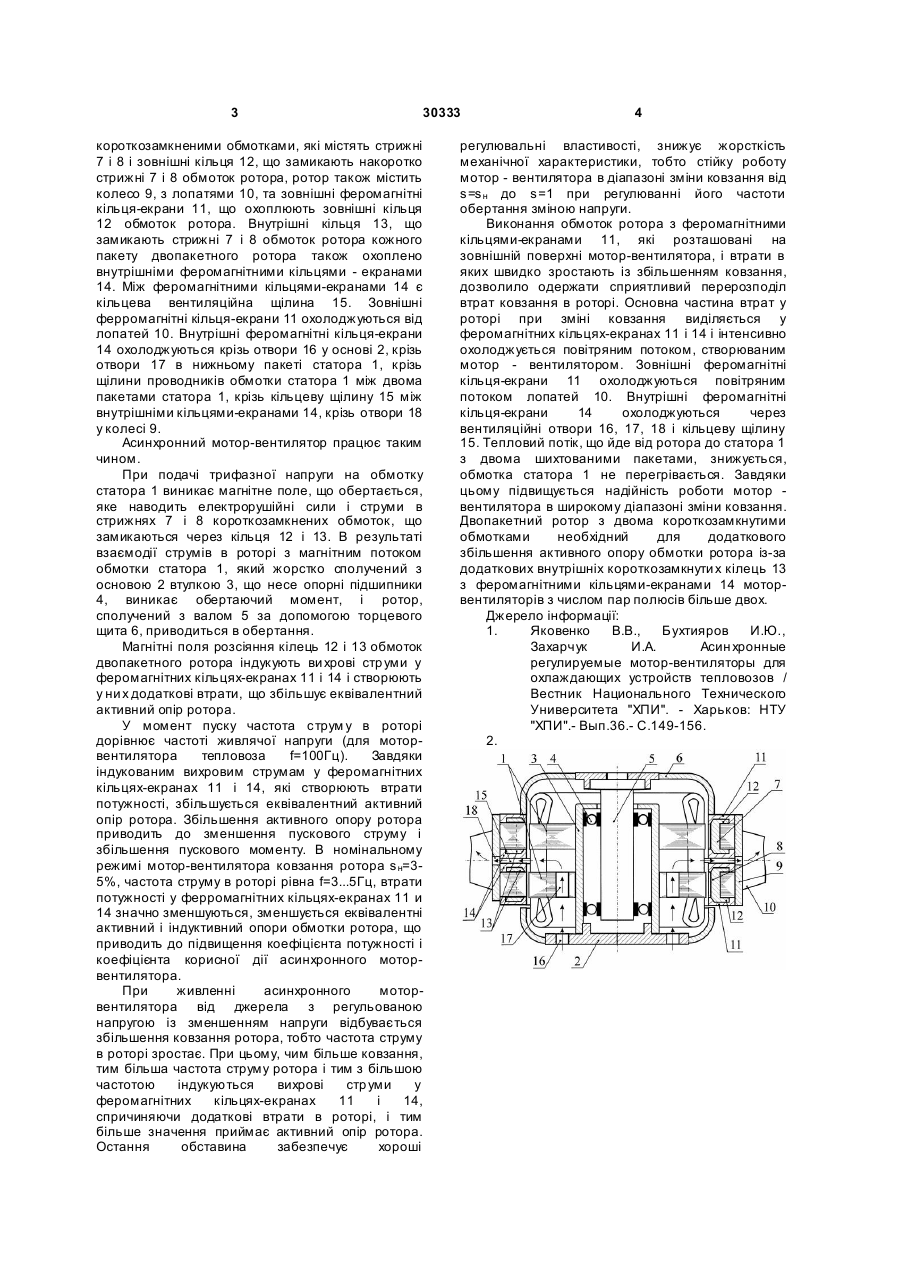

Асинхронний мотор-вентилятор, що містить статор з обмоткою і магнітопроводом, жорстко сполученим з основою втулкою, яка несе опорні підшипники, вал, сполучений з ротором за допомогою торцевого щита, ротор складено з колеса з лопатями, який відрізняється тим, що статор виготовлено двопакетним, в пазах пакетів 3 30333 короткозамкненими обмотками, які містять стрижні 7 і 8 і зовнішні кільця 12, що замикають накоротко стрижні 7 і 8 обмоток ротора, ротор також містить колесо 9, з лопатями 10, та зовнішні феромагнітні кільця-екрани 11, що охоплюють зовнішні кільця 12 обмоток ротора. Внутрішні кільця 13, що замикають стрижні 7 і 8 обмоток ротора кожного пакету двопакетного ротора також охоплено внутрішніми феромагнітними кільцями - екранами 14. Між феромагнітними кільцями-екранами 14 є кільцева вентиляційна щілина 15. Зовнішні ферромагнітні кільця-екрани 11 охолоджуються від лопатей 10. Внутрішні феромагнітні кільця-екрани 14 охолоджуються крізь отвори 16 у основі 2, крізь отвори 17 в нижньому пакеті статора 1, крізь щілини проводників обмотки статора 1 між двома пакетами статора 1, крізь кільцеву щілину 15 між внутрішніми кільцями-екранами 14, крізь отвори 18 у колесі 9. Асинхронний мотор-вентилятор працює таким чином. При подачі трифазної напруги на обмотку статора 1 виникає магнітне поле, що обертається, яке наводить електрорушійні сили і струми в стрижнях 7 і 8 короткозамкнених обмоток, що замикаються через кільця 12 і 13. В результаті взаємодії струмів в роторі з магнітним потоком обмотки статора 1, який жорстко сполучений з основою 2 втулкою 3, що несе опорні підшипники 4, виникає обертаючий момент, і ротор, сполучений з валом 5 за допомогою торцевого щита 6, приводиться в обертання. Магнітні поля розсіяння кілець 12 і 13 обмоток двопакетного ротора індукують ви хрові стр уми у феромагнітних кільцях-екранах 11 і 14 і створюють у ни х додаткові втрати, що збільшує еквівалентний активний опір ротора. У момент пуску частота струм у в роторі дорівнює частоті живлячої напруги (для моторвентилятора тепловоза f=100Гц). Завдяки індукованим вихровим струмам у феромагнітних кільцях-екранах 11 і 14, які створюють втрати потужності, збільшується еквівалентний активний опір ротора. Збільшення активного опору ротора приводить до зменшення пускового струму і збільшення пускового моменту. В номінальному режимі мотор-вентилятора ковзання ротора s н=35%, частота струму в роторі рівна f=3...5Гц, втрати потужності у ферромагнітних кільцях-екранах 11 и 14 значно зменшуються, зменшується еквівалентні активний і індуктивний опори обмотки ротора, що приводить до підвищення коефіцієнта потужності і коефіцієнта корисної дії асинхронного моторвентилятора. При живленні асинхронного моторвентилятора від джерела з регульованою напругою із зменшенням напруги відбувається збільшення ковзання ротора, тобто частота струму в роторі зростає. При цьому, чим більше ковзання, тим більша частота струму ротора і тим з більшою частотою індукуються вихрові стр уми у феромагнітних кільцях-екранах 11 і 14, спричиняючи додаткові втрати в роторі, і тим більше значення приймає активний опір ротора. Остання обставина забезпечує хороші 4 регулювальні властивості, знижує жорсткість механічної характеристики, тобто стійку роботу мотор - вентилятора в діапазоні зміни ковзання від s=s н до s=1 при регулюванні його частоти обертання зміною напруги. Виконання обмоток ротора з феромагнітними кільцями-екранами 11, які розташовані на зовнішній поверхні мотор-вентилятора, і втрати в яких швидко зростають із збільшенням ковзання, дозволило одержати сприятливий перерозподіл втрат ковзання в роторі. Основна частина втрат у роторі при зміні ковзання виділяється у феромагнітних кільцях-екранах 11 і 14 і інтенсивно охолоджується повітряним потоком, створюваним мотор - вентилятором. Зовнішні феромагнітні кільця-екрани 11 охолоджуються повітряним потоком лопатей 10. Внутрішні феромагнітні кільця-екрани 14 охолоджуються через вентиляційні отвори 16, 17, 18 і кільцеву щілину 15. Тепловий потік, що йде від ротора до статора 1 з двома шихтованими пакетами, знижується, обмотка статора 1 не перегрівається. Завдяки цьому підвищується надійність роботи мотор вентилятора в широкому діапазоні зміни ковзання. Двопакетний ротор з двома короткозамкнутими обмотками необхідний для додаткового збільшення активного опору обмотки ротора із-за додаткових внутрішніх короткозамкнути х кілець 13 з феромагнітними кільцями-екранами 14 моторвентиляторів з числом пар полюсів більше двох. Джерело інформації: 1. Яковенко В.В., Бухтияров И.Ю., Захарчук И.А. Асин хронные регулируемые мотор-вентиляторы для охлаждающих устройств тепловозов / Вестник Национального Технического Университета "ХПИ". - Харьков: НТУ "ХПИ".- Вып.36.- С.149-156. 2.

Дивитися

Додаткова інформація

Назва патенту англійською

Asynchronous fan motor

Автори англійською

Zakharchuk Ihor Oleksandrovych

Назва патенту російською

Асинхронный мотор-вентилятор

Автори російською

Захарчук Игорь Александрович

МПК / Мітки

МПК: H02K 7/14

Мітки: мотор-вентилятор, асинхронний
