Hагрівальний блок для розтавання криги та снігу з поверхні
Формула / Реферат
Нагрівальний блок для розтавання криги та снігу з поверхні, який містить корпус з основою, що виконана з теплоізоляційною внутрішньою поверхнею, та бічними стінками, теплопровідний матеріал, що заповнює порожнину корпуса, а також нагрівальний елемент, розташований у теплопровідному матеріалі, який відрізняється тим, що бічні стінки корпуса виконані з теплоізоляційними внутрішніми поверхнями, а теплопровідний матеріал обраний спроможним повторювати рельєф поверхні, що нагрівають.
Текст

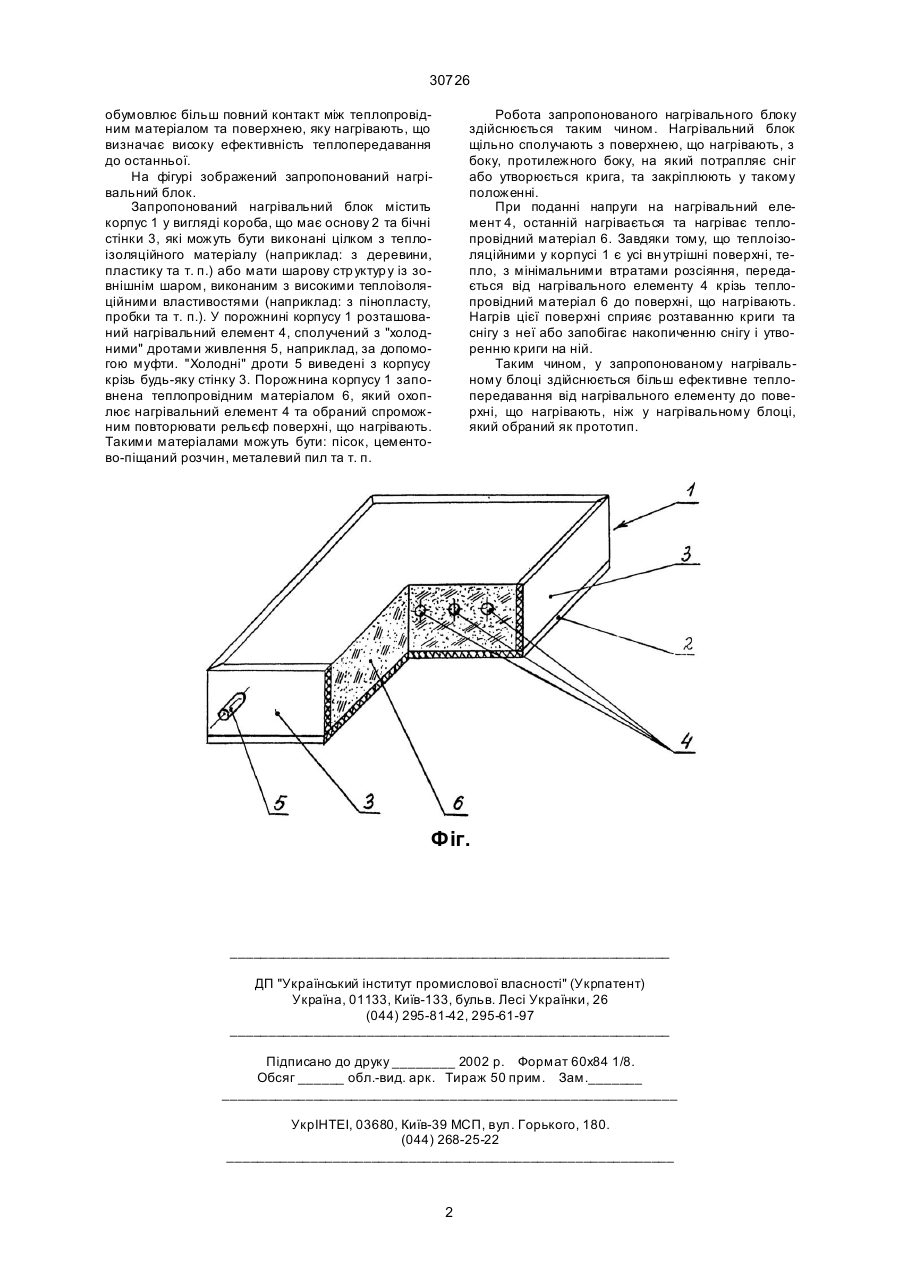

Нагрівальний блок для розтавання криги та снігу з поверхні, який містить корпус з основою, що 30726 обумовлює більш повний контакт між теплопровідним матеріалом та поверхнею, яку нагрівають, що визначає високу ефективність теплопередавання до останньої. На фігурі зображений запропонований нагрівальний блок. Запропонований нагрівальний блок містить корпус 1 у вигляді короба, що має основу 2 та бічні стінки 3, які можуть бути виконані цілком з теплоізоляційного матеріалу (наприклад: з деревини, пластику та т. п.) або мати шарову стр уктур у із зовнішнім шаром, виконаним з високими теплоізоляційними властивостями (наприклад: з пінопласту, пробки та т. п.). У порожнині корпусу 1 розташований нагрівальний елемент 4, сполучений з "холодними" дротами живлення 5, наприклад, за допомогою муфти. "Холодні" дроти 5 виведені з корпусу крізь будь-яку стінку 3. Порожнина корпусу 1 заповнена теплопровідним матеріалом 6, який охоплює нагрівальний елемент 4 та обраний спроможним повторювати рельєф поверхні, що нагрівають. Такими матеріалами можуть бути: пісок, цементово-піщаний розчин, металевий пил та т. п. Робота запропонованого нагрівального блоку здійснюється таким чином. Нагрівальний блок щільно сполучають з поверхнею, що нагрівають, з боку, протилежного боку, на який потрапляє сніг або утворюється крига, та закріплюють у такому положенні. При поданні напруги на нагрівальний елемент 4, останній нагрівається та нагріває теплопровідний матеріал 6. Завдяки тому, що теплоізоляційними у корпусі 1 є усі вн утрішні поверхні, тепло, з мінімальними втратами розсіяння, передається від нагрівального елементу 4 крізь теплопровідний матеріал 6 до поверхні, що нагрівають. Нагрів цієї поверхні сприяє розтаванню криги та снігу з неї або запобігає накопиченню снігу і утворенню криги на ній. Таким чином, у запропонованому нагрівальному блоці здійснюється більш ефективне теплопередавання від нагрівального елементу до поверхні, що нагрівають, ніж у нагрівальному блоці, який обраний як прототип. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюHeating element for the ice and snow out the surface
Автори англійськоюAslanovych Andrii Leonidovych
Назва патенту російськоюНагревательный блок для таяния льда и снега с поверхности
Автори російськоюАсланович Андрей Леонидович
МПК / Мітки
МПК: H05B 3/02
Мітки: блок, снігу, криги, hагрівальний, поверхні, розтавання
