Пристрій для виробництва штучного снігу

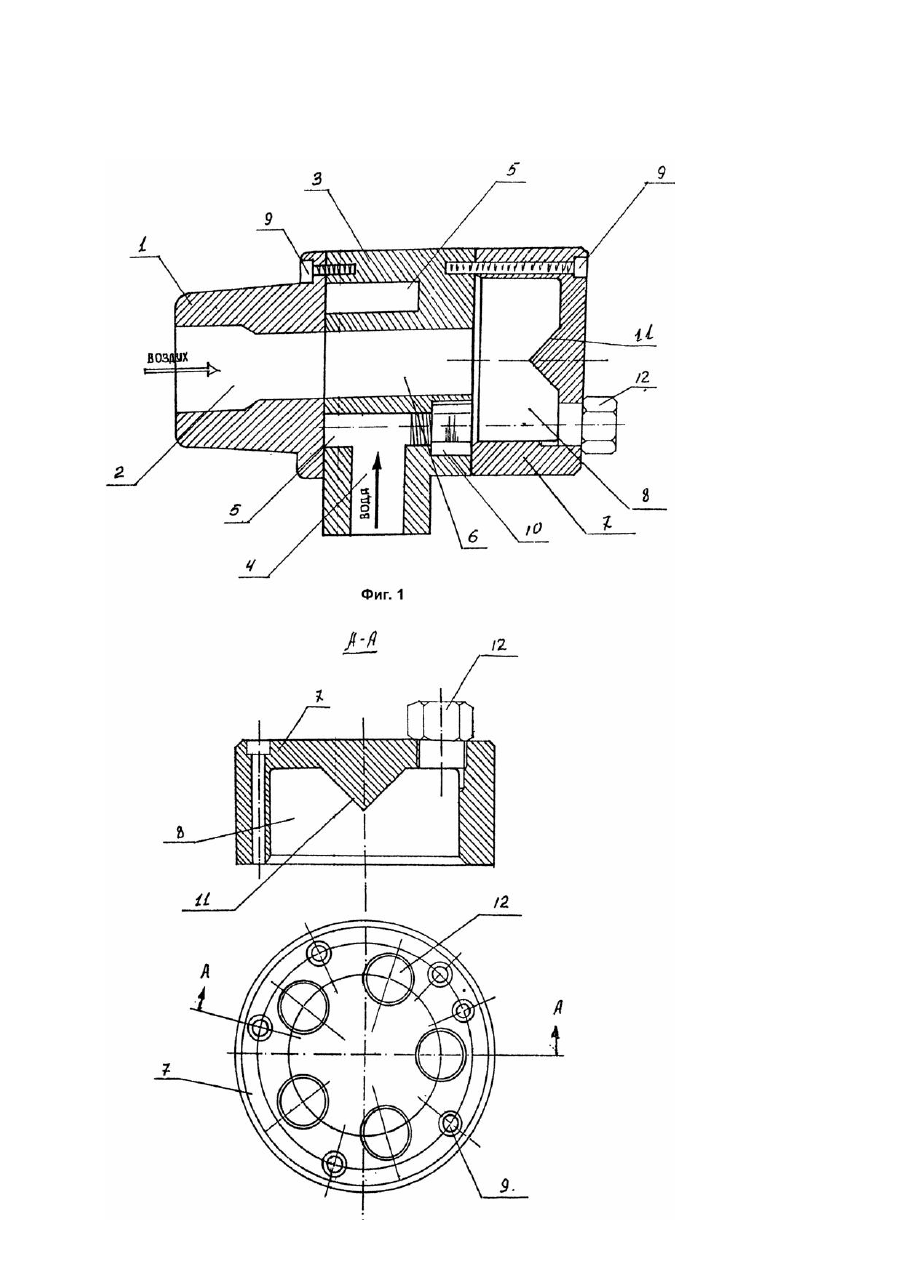

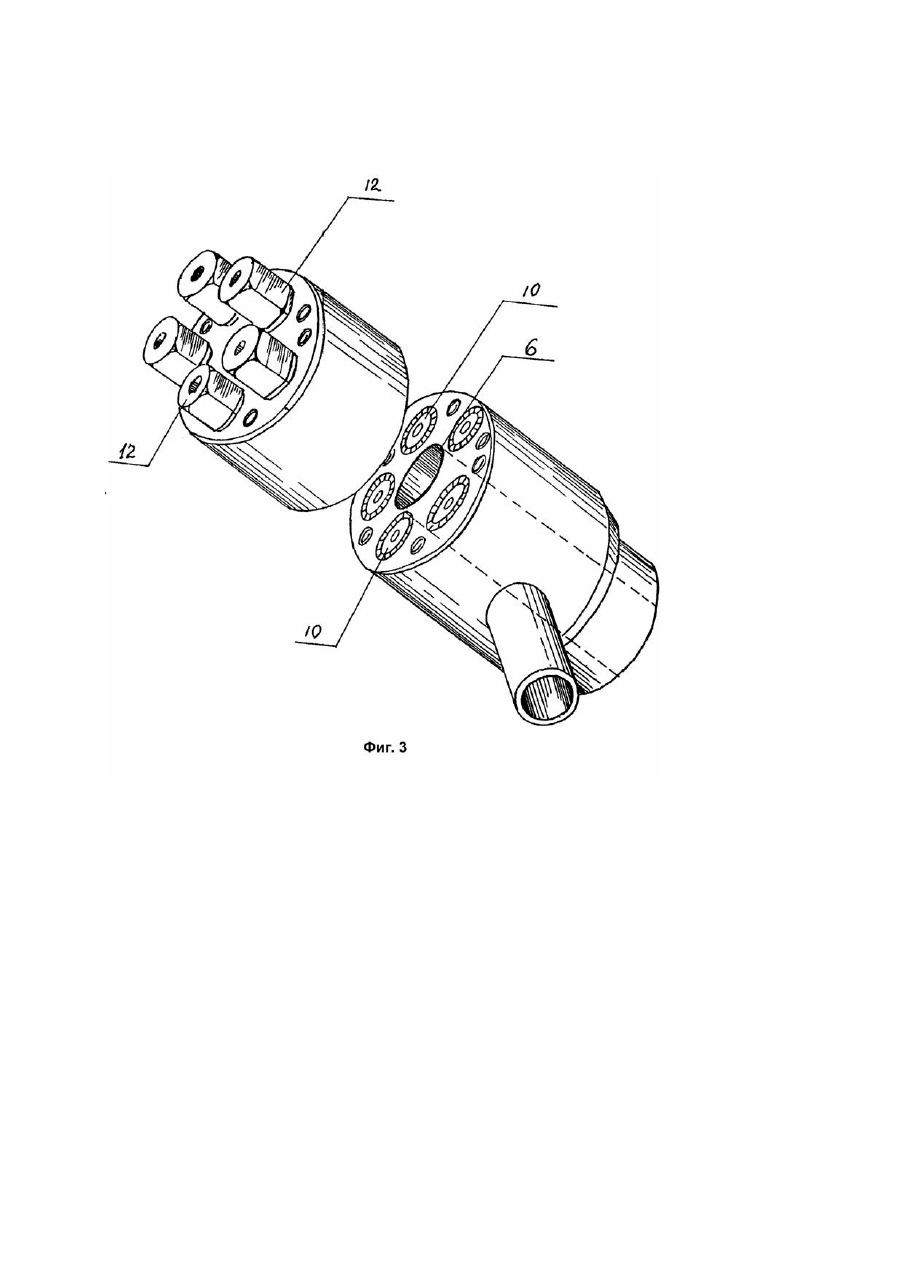

Изобретение относится к холодильной технике, а именно к устройствам для получения искусственного снега и может бить использовано при зимней теплоизоляции грунтов, для пылеподавления в горных выработках, создания трасс для зимних видов спорта, декоративного напыления на различные постройки и деревья. Наиболее близким к предлагаемому устройству является устройство для получения искусственного снега, содержащее корпус со смесительной камерой, приспособление для подвода воздуха, включающее патрубок и сопло Лаваля, приспособление для подвода воды с расположенной вокруг выходного участка сопла Лаваля кольцевой камерой, имеющей отверстия для подвода воды в смесительную камеру, соединенный с корпусом кожух с вихревой трубой и вставку в виде спирали Архимеда, двигающийся вдоль оси конический элемент, закрепленный на свободном конце кожуха, кольцевые зазоры между кольцевой камерой и вихревой трубой, каналы в стенках корпуса. Общим с предлагаемым устройством является наличие корпуса со смесительной камерой, корпуса для подачи воды, корпуса для подачи воздуха в смесительную камеру. Однако, поставленная задача в этом устройстве не решена из-за одноступенчатости распыления воды в смесительной камере потоком набегающего воздуха. Кроме того, это устройство также требует высокого давления воздуха и воды для получения снега требуемого качества, что требует большого расхода электроэнергии. В основу изобретения положена задача создания такого устройства, которое за счет конструктивных изменений корпусов для подачи воды и воздуха, форсунок и их взаиморасположения позволяет получить снег высокого качества при малом потреблении энергии и низком давлении воздуха. Поставленная задача решается устройством, содержащим корпус для подачи воздуха, корпус для подачи воды и корпус с камерой смешивания, при этом оно содержит внутренние форсунки, расположенные в корпусе для подачи воды, к которому с одной стороны прикреплен корпус для подачи воздуха, а с другой корпус с камерой смешивания, снабженной наружными форсунками, расположенными в основании корпуса концентрично относительно оси корпуса, причем внутренние форсунки размещены со стороны корпуса с камерой смешивания, имеющей цилиндрическую форму с конусным выступом в центре основания корпуса, направленным вершиной во внутрь камеры смешивания, а корпус для подачи воды имеет сквозной канал для прохождения воздуха и кольцевой вырез, соединяющий внутренние форсунки. Взаимное расположение корпусов для подачи воды, воздуха и камеры смешивания, позволяет осуществить двухступенчатое распыление воды: на первой ступени форсунками, расположенными в корпусе для подачи воды, а на второй ступени потоком воздуха в камере смешивания. Это существенно повышает качество смешивания воды и воздуха. Кроме того, для осуществления такого смешивания не требуется большого количества электроэнергии для создания сравнительно небольшого давления воды и воздуха. Как показывают экспериментальные исследования, для производства снега плотностью 320г/см данное устройство при давлении воздуха; 4,5бар (обычно 7бар) и давлении воды 7бар; потребляет электроэнергии на 21% меньше, чем известные устройства. При этом, дальность выброса снега достигает 45м при равномерном его распределении, а уровень шума понижен на 5дБ. На фиг.1 изображено устройство, продольный разрез; на фиг.2 - корпус с камерой смешивания и наружными форсунками; на фиг.3 - аксонометрическое изображение устройства со снятым корпусом с камерой смешивания. Устройство (фиг.1) содержит корпус 1 для подачи сжатого воздуха с каналом 2, корпус 3 для подачи воды с каналом 4, кольцевым вырезом 5 и сквозным каналом 6, корпус 7 с камерой смешивания 8. Все корпуса скреплены между собой болтами 9. В корпусе 3 для подачи воды расположены форсунки 10. Камера смешивания 8 выполнена цилиндрической с конусным выступом 11 в центре основания корпуса, направленным вершиной во внутрь камеры смешивания. На основании корпуса 7, концентрично его оси, расположены наружные форсунки 12, закрепленные резьбовым соединением. Внутренние форсунки 10 закреплены в корпусе 3 также резьбовым соединением и расположены концентрично относительно канала 6. Работа устройства состоит в следующем. Подаваемая по каналу 4 вода перед контактом с воздухом, проходящим по каналам 2 и 6, распыляется внутренними форсунками 10, что обеспечивает первую ступень распыления воды. Смешиваясь в камере смешивания 8 с воздухом, распыленная вода под давлением воздуха и направленная конусным выступом 11, выбрасывается через наружные форсунки 12, чем обеспечивается вторая ступень распыления воды, где она проходя через атмосферу превращается в снег. Таким образом, благодаря наличию двухступенчатого распыления воды (сначала внутренними форсунками 10, а затем наружными 12) существенно улучшается качество распыленности воды даже при очень низком давлении воды. Тем самым снижается минимальное требуемое давление воздуха, что в конечном итоге снижает затраты электроэнергии для создания давления воды и воздуха. Кроме того, на основе существенно улучшенного распыления воды, качество снега даже в предельных областях (-1°C; 90% влажность воздуха) является достаточно хорошим, что позволяет продлить время покрытия снегом.
