Грохот для збезводнювання шламів
Номер патенту: 30736
Опубліковано: 11.03.2008
Автори: Полулях Олександр Данилович, Берлін Адольф Матусович, Чумак Вячеслав Федорович
Формула / Реферат
1. Грохот для збезводнювання шламів, що містить корпус, розташовані один над одним нахилені сита, завантажні пристрої, пристрої для розвантаження надрешітного і підрешітного продуктів, спільний розвантажний канал підрешітного продукту та вібратор, який відрізняється тим, що пристрій для розвантаження підрешітного продукту кожного сита виконано у вигляді короба з патрубком, жорстко закріпленим на розвантажному кінці короба і з'єднаним із спільним розвантажним каналом.
2. Грохот за п. 1, який відрізняється тим, що розвантажний канал з'єднано із гідрозатвором.
3. Грохот за п. 1, який відрізняється тим, що розвантажний канал виконано із еластичного матеріалу, наприклад гуми.
Текст

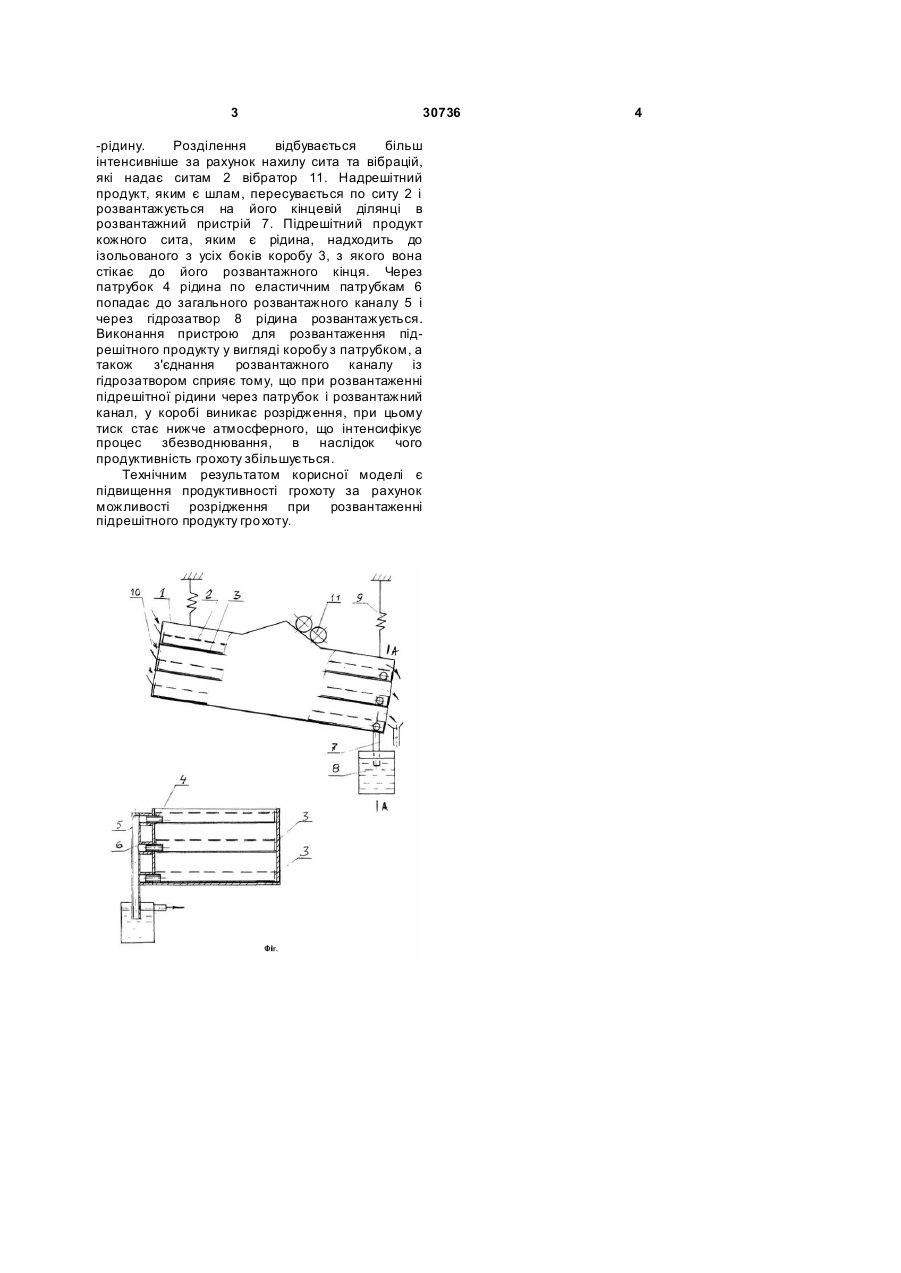

1. Грохот для збезводнювання шламів, що містить корпус, розташовані один над одним нахилені сита, завантажні пристрої, пристрої для 3 30736 -рідину. Розділення відбувається більш інтенсивніше за рахунок нахилу сита та вібрацій, які надає ситам 2 вібратор 11. Надрешітний продукт, яким є шлам, пересувається по ситу 2 і розвантажується на його кінцевій ділянці в розвантажний пристрій 7. Підрешітний продукт кожного сита, яким є рідина, надходить до ізольованого з усіх боків коробу 3, з якого вона стікає до його розвантажного кінця. Через патрубок 4 рідина по еластичним патрубкам 6 попадає до загального розвантажного каналу 5 і через гідрозатвор 8 рідина розвантажується. Виконання пристрою для розвантаження підрешітного продукту у вигляді коробу з патрубком, а також з'єднання розвантажного каналу із гідрозатвором сприяє тому, що при розвантаженні підрешітної рідини через патрубок і розвантажний канал, у коробі виникає розрідження, при цьому тиск стає нижче атмосферного, що інтенсифікує процес збезводнювання, в наслідок чого продуктивність грохоту збільшується. Технічним результатом корисної моделі є підвищення продуктивності грохоту за рахунок можливості розрідження при розвантаженні підрешітного продукту гро хоту. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюScreen for dehydration of slimes
Автори англійськоюBerlin Adolf Matusovych, Poluliakh Oleksandr Danylovych, Chumak Viacheslav Fedorovych
Назва патенту російськоюГрохот для обезвоживания шламов
Автори російськоюБерлин Адольф Матусович, Полулях Олександр Данилович, Чумак Вячеслав Федорович
МПК / Мітки
МПК: B07B 1/28
Мітки: грохот, збезводнювання, шламів
