Вібраційний грохот

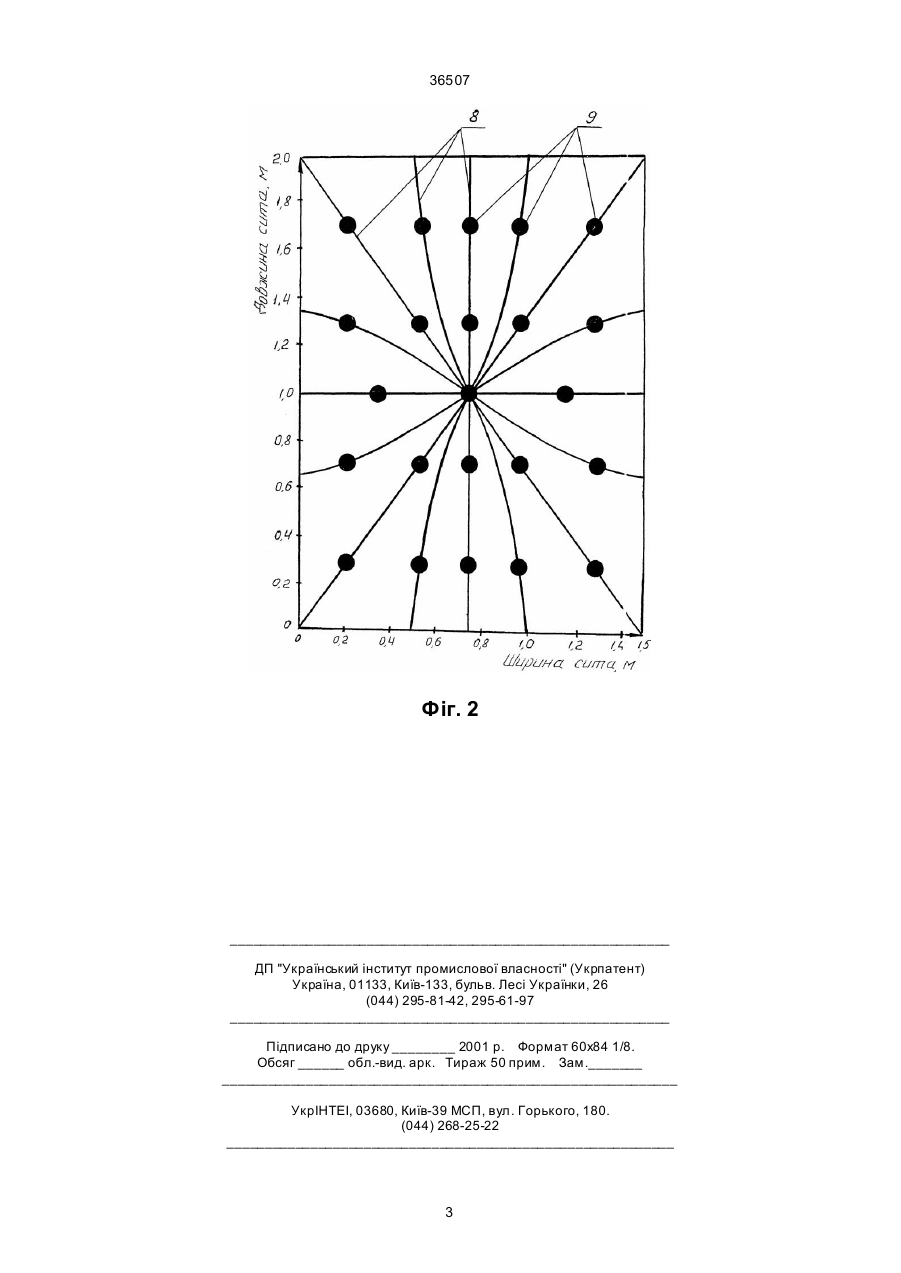

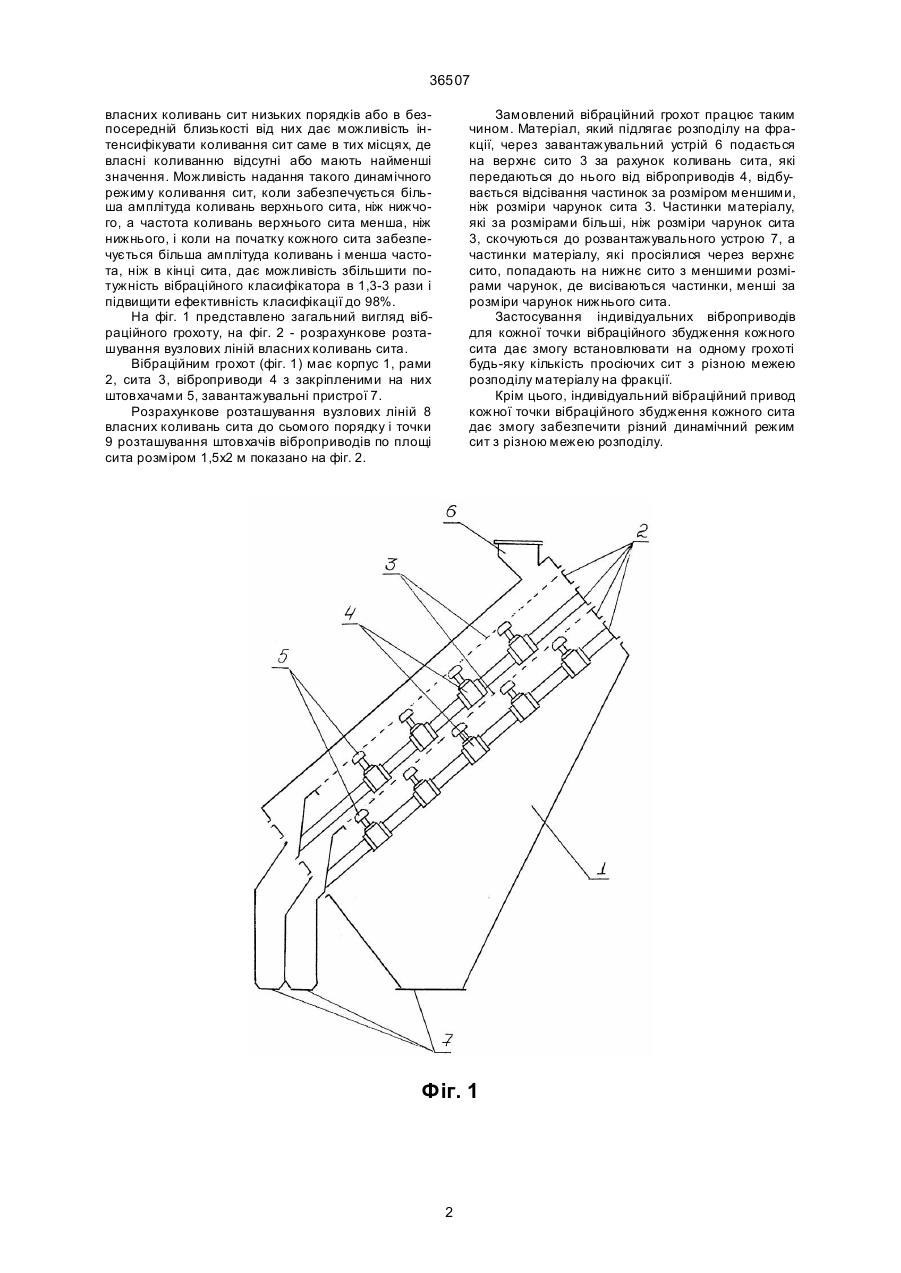

Вібраційний грохот, який включає корпус, рами, сита, віброприводи зв'язані з ситами, заванта 36507 власних коливань сит низьких порядків або в безпосередній близькості від них дає можливість інтенсифікувати коливання сит саме в тих місцях, де власні коливанню відсутні або мають найменші значення. Можливість надання такого динамічного режиму коливання сит, коли забезпечується більша амплітуда коливань верхнього сита, ніж нижчого, а частота коливань верхнього сита менша, ніж нижнього, і коли на початку кожного сита забезпечується більша амплітуда коливань і менша частота, ніж в кінці сита, дає можливість збільшити потужність вібраційного класифікатора в 1,3-3 рази і підвищити ефективність класифікації до 98%. На фіг. 1 представлено загальний вигляд вібраційного грохоту, на фіг. 2 - розрахункове розташування вузлових ліній власних коливань сита. Вібраційним грохот (фіг. 1) має корпус 1, рами 2, сита 3, віброприводи 4 з закріпленими на них штовхачами 5, завантажувальні пристрої 7. Розрахункове розташування вузлових ліній 8 власних коливань сита до сьомого порядку і точки 9 розташування штовхачів віброприводів по площі сита розміром 1,5х2 м показано на фіг. 2. Замовлений вібраційний грохот працює таким чином. Матеріал, який підлягає розподілу на фракції, через завантажувальний устрій 6 подається на верхнє сито 3 за рахунок коливань сита, які передаються до нього від віброприводів 4, відбувається відсівання частинок за розміром меншими, ніж розміри чарунок сита 3. Частинки матеріалу, які за розмірами більші, ніж розміри чарунок сита 3, скочуються до розвантажувального устрою 7, а частинки матеріалу, які просіялися через верхнє сито, попадають на нижнє сито з меншими розмірами чарунок, де висіваються частинки, менші за розміри чарунок нижнього сита. Застосування індивідуальних віброприводів для кожної точки вібраційного збудження кожного сита дає змогу встановлювати на одному грохоті будь-яку кількість просіючих сит з різною межею розподілу матеріалу на фракції. Крім цього, індивідуальний вібраційний привод кожної точки вібраційного збудження кожного сита дає змогу забезпечити різний динамічний режим сит з різною межею розподілу. Фіг. 1 2 36507 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
