Карбюратор для двигунів внутрішнього згоряння з турбозмішувачем паливної суміші
Формула / Реферат
1. Карбюратор для двигунів внутрішнього згоряння з турбозмішувачем паливної суміші, який має змішувальну камеру з дифузором і розпилювачем палива, який відрізняється тим, що в нього вмонтовано турбіну з лопатями, яка вільно обертається на осі, жорстко закріпленій на перекладині між дифузором і дросельною заслінкою.
2. Карбюратор по п.1, який відрізняється тим, що турбіна з віссю розміщена в спеціальній обоймі, яка вставляється в дифузор.
Текст

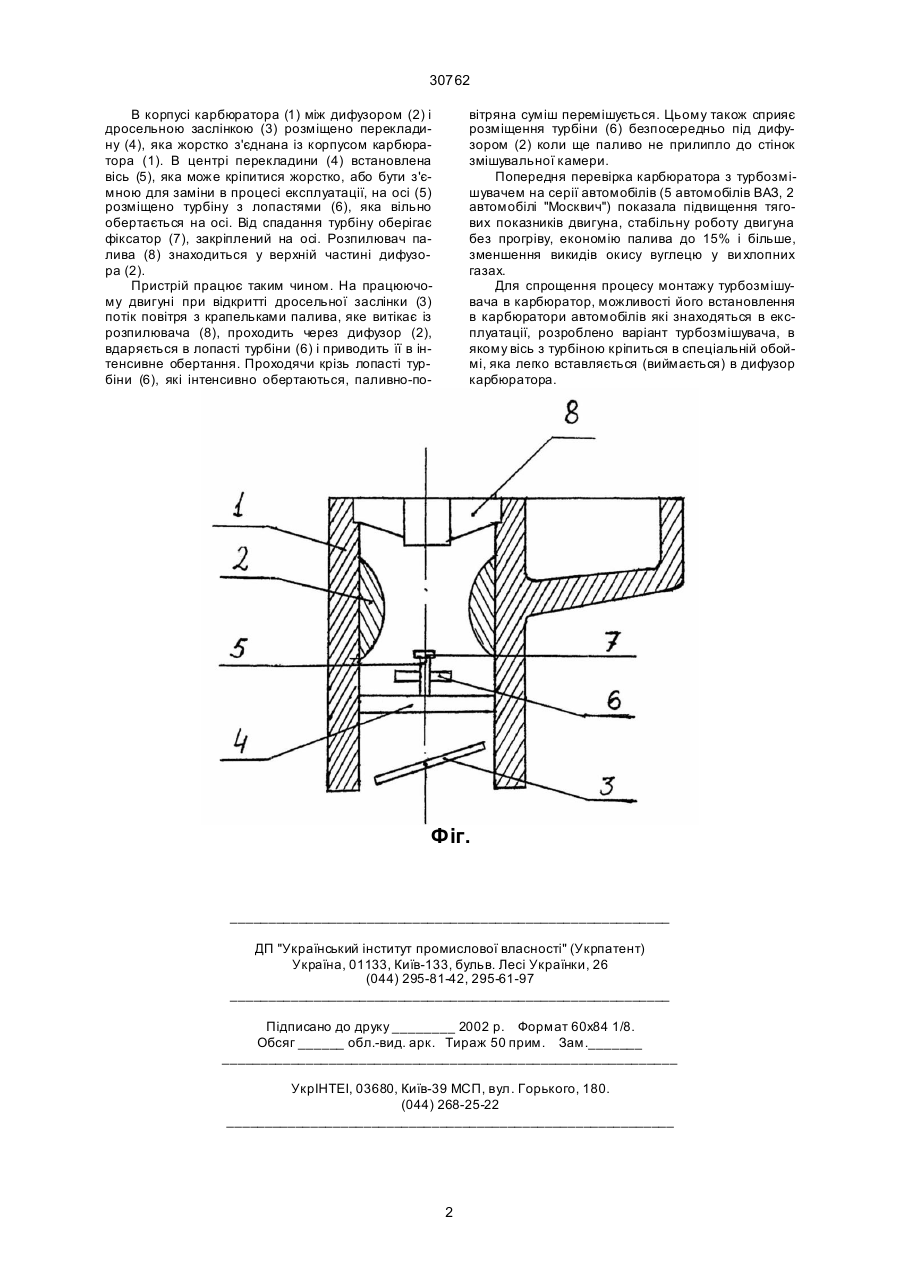

1. Карбюратор для двигунів внутрішнього згоряння з турбозмішувачем паливної суміші, який 30762 В корпусі карбюратора (1) між дифузором (2) і дросельною заслінкою (3) розміщено перекладину (4), яка жорстко з'єднана із корпусом карбюратора (1). В центрі перекладини (4) встановлена вісь (5), яка може кріпитися жорстко, або бути з'ємною для заміни в процесі експлуатації, на осі (5) розміщено турбіну з лопастями (6), яка вільно обертається на осі. Від спадання турбіну оберігає фіксатор (7), закріплений на осі. Розпилювач палива (8) знаходиться у верхній частині дифузора (2). Пристрій працює таким чином. На працюючому двигуні при відкритті дросельної заслінки (3) потік повітря з крапельками палива, яке витікає із розпилювача (8), проходить через дифузор (2), вдаряється в лопасті турбіни (6) і приводить її в інтенсивне обертання. Проходячи крізь лопасті турбіни (6), які інтенсивно обертаються, паливно-по вітряна суміш перемішується. Цьому також сприяє розміщення турбіни (6) безпосередньо під дифузором (2) коли ще паливо не прилипло до стінок змішувальної камери. Попередня перевірка карбюратора з турбозмішувачем на серії автомобілів (5 автомобілів ВАЗ, 2 автомобілі "Москвич") показала підвищення тягових показників двигуна, стабільну роботу двигуна без прогріву, економію палива до 15% і більше, зменшення викидів окису вуглецю у ви хлопних газах. Для спрощення процесу монтажу турбозмішувача в карбюратор, можливості його встановлення в карбюратори автомобілів які знаходяться в експлуатації, розроблено варіант турбозмішувача, в якому вісь з турбіною кріпиться в спеціальній обоймі, яка легко вставляється (виймається) в дифузор карбюратора. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюCarburetor for combustion engine with turbo-mixer of fuel mix
Автори англійськоюHryschuk Yosyp Ivanovych
Назва патенту російськоюКарбюратор для двигателей внутреннего сгорания с турбосмешивателем топливной смеси
Автори російськоюГрищук Иосиф Иванович
МПК / Мітки
МПК: F02M 29/00
Мітки: внутрішнього, двигунів, карбюратор, паливної, згоряння, турбозмішувачем, суміші
