Дозатор-розподілювач палива для двигунів внутрішнього згоряння
Формула / Реферат
1. Дозатор-розподілювач палива для двигунів внутрішнього згоряння, який складений з циліндра, важеля і плунжера з ущільнюючою канавкою, який відрізняється тим, що в верхній частині плунжера розташований трикутний паз, який з'єднаний за допомогою отвору із торцевою частиною плунжера, в нижній частині плунжера розташоване шліцьове з'єднання, нижня частина плунжера виконана з можливістю з'єднання з приводом обертання, а в середній частині циліндра розташовані розподільчі отвори, число яких визначається кількістю циліндрів двигуна.
2. Дозатор-розподілювач по п.1 відрізняється тим, що нижня частина плунжера виконана у вигляді шліців.
Текст

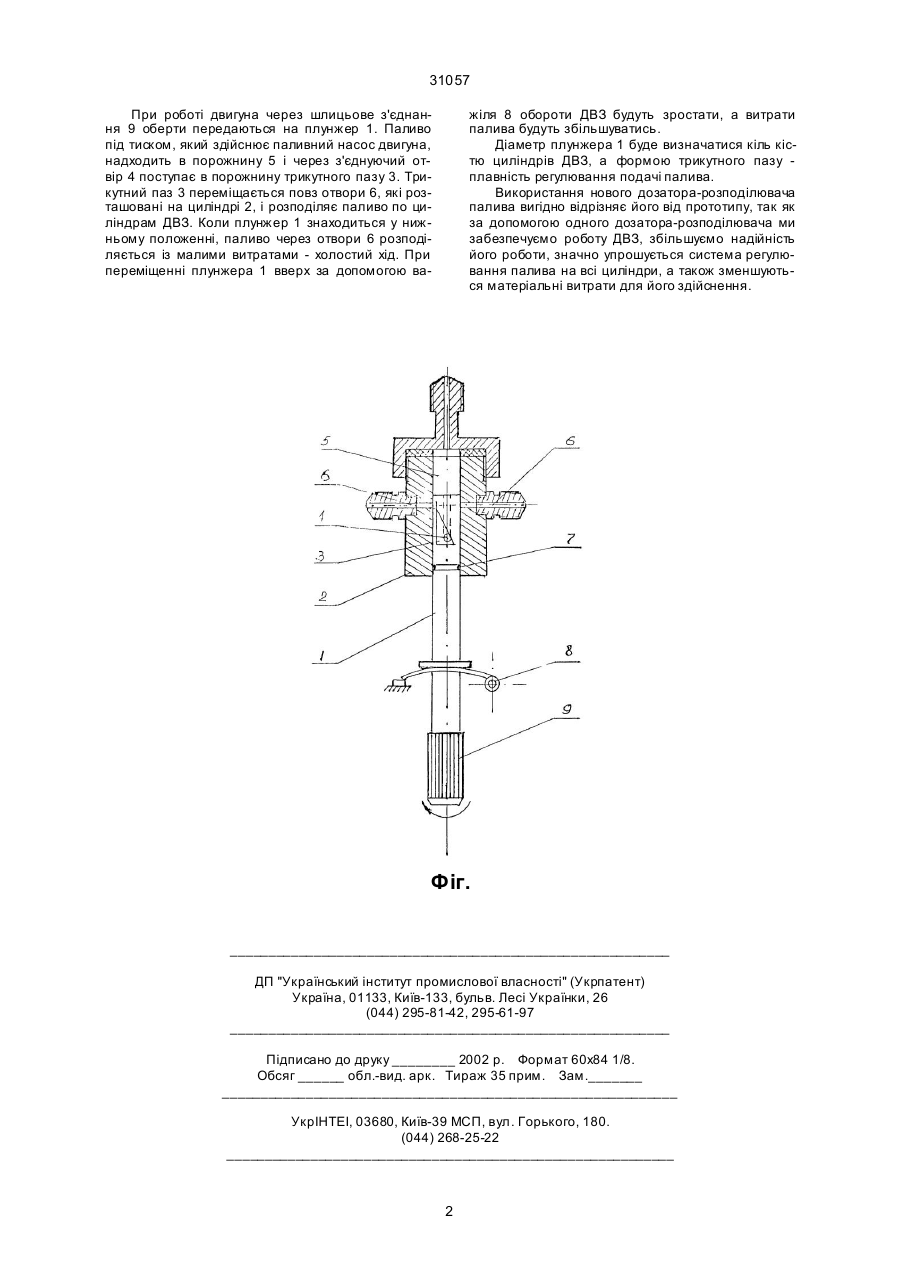

1. Дозатор-розподілювач палива для двигунів 2. Дозатор-розподілювач по п. 1 відрізняється внутрішнього згоряння, який складенний з циліндтим, що нижня частина плунжера виконана у вира, важіля і плунжера з ущільнюючою канавкою, гляді шліців. який відрізняється тим, що в вер хній частині плу_____________________________ 31057 При роботі двигуна через шлицьове з'єднання 9 оберти передаються на плунжер 1. Паливо під тиском, який здійснює паливний насос двигуна, надходить в порожнину 5 і через з'єднуючий отвір 4 поступає в порожнину трикутного пазу 3. Трикутний паз 3 переміщається повз отвори 6, які розташовані на циліндрі 2, і розподіляє паливо по циліндрам ДВЗ. Коли плунжер 1 знаходиться у нижньому положенні, паливо через отвори 6 розподіляється із малими витратами - холостий хід. При переміщенні плунжера 1 вверх за допомогою ва жіля 8 обороти ДВЗ будуть зростати, а витрати палива будуть збільшуватись. Діаметр плунжера 1 буде визначатися кіль кістю циліндрів ДВЗ, а формою трикутного пазу плавність регулювання подачі палива. Використання нового дозатора-розподілювача палива вигідно відрізняє його від прототипу, так як за допомогою одного дозатора-розподілювача ми забезпечуємо роботу ДВЗ, збільшуємо надійність його роботи, значно упрошується система регулювання палива на всі циліндри, а також зменшуються матеріальні витрати для його здійснення. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюDozer fuel dispenser for combustion engines
Автори англійськоюKhlystun Leonid Petrovych
Назва патенту російськоюДозатор-распределитель топлива для двигателей внутреннего сгорания
Автори російськоюХлистун Леонид Петрович
МПК / Мітки
МПК: F02M 41/00, F02M 39/00
Мітки: палива, дозатор-розподілювач, внутрішнього, згоряння, двигунів
