Пневмопістолет скобозабивний

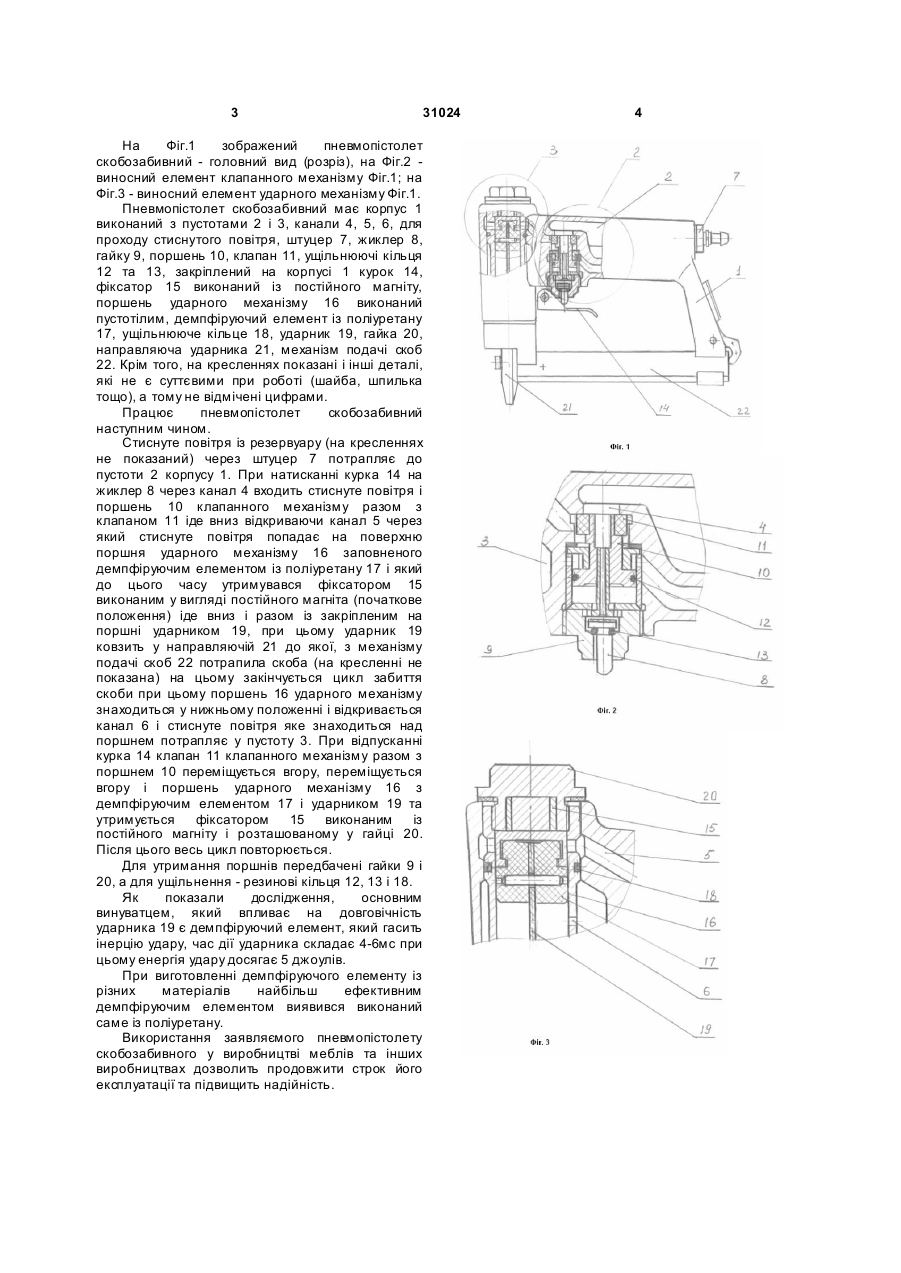

Пневмопістолет скобозабивний, що має корпус з пустотами та каналами, штуцер, механізм подачі скоб, клапанний механізм з поршнем і курком та ударний механізм з поршнем, демпфіруючим елементом, ударником і фіксатором, який відрізняється тим, що поршень ударного механізму виконаний з порожниною і розташованим у ній демпфіруючим елементом із поліуретану, а фіксатор поршня ударного механізму в початковому положенні виконаний у вигляді постійного магніту. (19) (21) u200711815 (22) 26.10.2007 (24) 25.03.2008 (46) 25.03.2008, Бюл.№ 6, 2008 рік (72) СІРКО ЗІНОВІЙ СТЕПАНОВИЧ, UA, СТЕФАНОВСЬКИЙ ВОЛОДИ МИР ХРИСАНФОВИЧ, UA, ОМЕЛЬЧЕНКО ОЛЕГ ВОЛОДИМИРОВИЧ, UA (73) УКРАЇНСЬКИЙ ДЕРЖАВНИЙ НАУКОВОДОСЛІДНИЙ ІНСТИТУТ "РЕСУРС", UA (56) 3 31024 На Фіг.1 зображений пневмопістолет скобозабивний - головний вид (розріз), на Фіг.2 виносний елемент клапанного механізму Фіг.1; на Фіг.3 - виносний елемент ударного механізму Фіг.1. Пневмопістолет скобозабивний має корпус 1 виконаний з пустотами 2 і 3, канали 4, 5, 6, для проходу стиснутого повітря, штуцер 7, жиклер 8, гайку 9, поршень 10, клапан 11, ущільнюючі кільця 12 та 13, закріплений на корпусі 1 курок 14, фіксатор 15 виконаний із постійного магніту, поршень ударного механізму 16 виконаний пустотілим, демпфіруючий елемент із поліуретану 17, ущільнююче кільце 18, ударник 19, гайка 20, направляюча ударника 21, механізм подачі скоб 22. Крім того, на кресленнях показані і інші деталі, які не є суттєвими при роботі (шайба, шпилька тощо), а тому не відмічені цифрами. Працює пневмопістолет скобозабивний наступним чином. Стиснуте повітря із резервуару (на кресленнях не показаний) через штуцер 7 потрапляє до пустоти 2 корпусу 1. При натисканні курка 14 на жиклер 8 через канал 4 входить стиснуте повітря і поршень 10 клапанного механізму разом з клапаном 11 іде вниз відкриваючи канал 5 через який стиснуте повітря попадає на поверхню поршня ударного механізму 16 заповненого демпфіруючим елементом із поліуретану 17 і який до цього часу утримувався фіксатором 15 виконаним у вигляді постійного магніта (початкове положення) іде вниз і разом із закріпленим на поршні ударником 19, при цьому ударник 19 ковзить у направляючій 21 до якої, з механізму подачі скоб 22 потрапила скоба (на кресленні не показана) на цьому закінчується цикл забиття скоби при цьому поршень 16 ударного механізму знаходиться у нижньому положенні і відкривається канал 6 і стиснуте повітря яке знаходиться над поршнем потрапляє у пустоту 3. При відпусканні курка 14 клапан 11 клапанного механізму разом з поршнем 10 переміщується вгору, переміщується вгору і поршень ударного механізму 16 з демпфіруючим елементом 17 і ударником 19 та утримується фіксатором 15 виконаним із постійного магніту і розташованому у гайці 20. Після цього весь цикл повторюється. Для утримання поршнів передбачені гайки 9 і 20, а для ущільнення - резинові кільця 12, 13 і 18. Як показали дослідження, основним винуватцем, який впливає на довговічність ударника 19 є демпфіруючий елемент, який гасить інерцію удару, час дії ударника складає 4-6мс при цьому енергія удару досягає 5 джоулів. При виготовленні демпфіруючого елементу із різних матеріалів найбільш ефективним демпфіруючим елементом виявився виконаний саме із поліуретану. Використання заявляємого пневмопістолету скобозабивного у виробництві меблів та інших виробництвах дозволить продовжити строк його експлуатації та підвищить надійність. 4
