Привід круглов’язальної машини

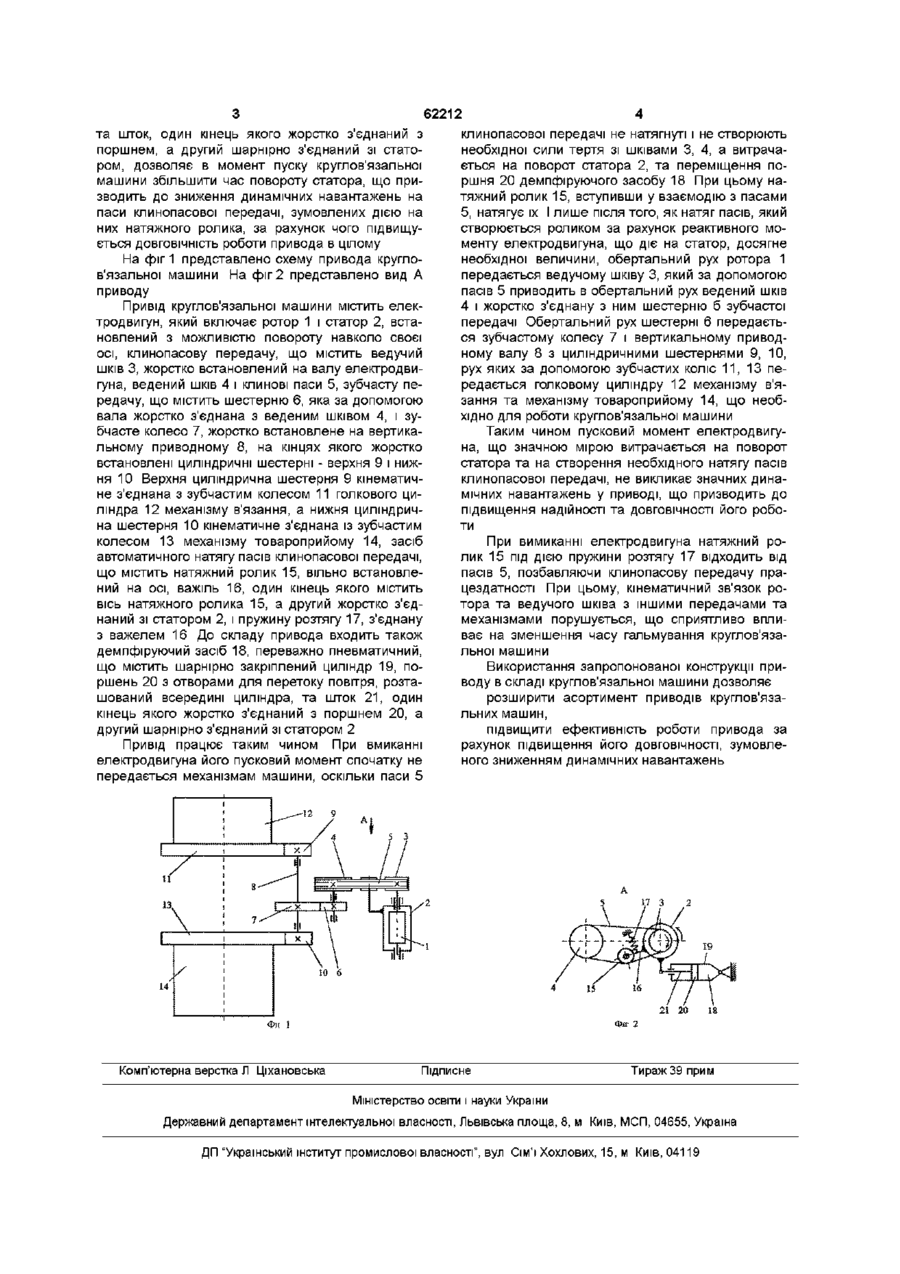

Привід круглов'язальної машини, що містить електродвигун, який включає ротор і статор, встановлений з можливістю повороту навколо своєї осі, клинопасову передачу, ведучий шків якої жорстко встановлений на валу електродвигуна, кіне матично з'єднану з зубчастими передачами, які в свою чергу кінематично з'єднані між собою та з голковим циліндром механізму в'язання і механізмом товароприйому, та засіб автоматичного натягу пасів клинопасової передачі, який відрізняється тим, що додатково оснащений демпфіруючим засобом, переважно пневматичним, що містить шарнірно закріплений циліндр, поршень з отворами для перетоку повітря, розташований всередині циліндра, та шток, один кінець якого жорстко з'єднаний з поршнем, а другий шарнірно з'єднаний зі статором Винахід відноситься до галузі трикотажного машинобудування, а саме до приводів круглов'язальних машин Відомий привід круглов'язальної машини, що містить електродвигун, клино-пасову передачу, ведучий шків якої жорстко встановлений на валу електродвигуна, та зубчасті передачі, кінематичне з'єднані між собою та з голковим циліндром механізму в'язання і механізмом товароприйому (див Коган Л П , Кесслер Ю В Однофонтурные кругловязальные машины - М Легкая индустрия, 1958 с 21, рис 13) Наявність електродвигуна, що в момент пуску круглов'язальної машини передає свій пусковий момент приводу машини повністю, призводить до появи значних пускових динамічних навантажень, що знижує надійність та ДОВГОВІЧНІСТЬ роботи привода зволяє в повній мірі реалізувати позитивний ефект повороту статора для створення необхідного натягу пасів клинопасової передачі оскільки поворот статора відбувається за малий проміжок часу, що викликає додаткове динамічне напруження в пасах і, тим самим, знижує ДОВГОВІЧНІСТЬ роботи привода Таким чином в основу винаходу покладено задачу створити таку конструкцію привода круглов'язальної машини, в якій шляхом введення додаткових елементів та їх зв'язків, забезпечилось би підвищення ДОВГОВІЧНОСТІ роботи привода Поставлену задачу вирішено тим, що привід круглов'язальної машини, що містить електродвигун, який включає ротор і статор, встановлений з можливістю повороту навколо своєї осі, клинопасову передачу, ведучий шків якої жорстко встановлений на валу електродвигуна, кінематичне з'єднану з зубчастими передачами, які в свою чергу кінематичне з'єднані між собою та з голковим циліндром механізму в'язання і механізмом товароприйому, та засіб автоматичного натягу пасів клинопасової передачі, згідно з винаходом, додатково оснащений демпфіруючим засобом, переважно пневматичним, що містить шарнірно закріплений циліндр, поршень з отворами для перетоку повітря, розташований всередині циліндра, та шток, один кінець якого жорстко з'єднаний з поршнем, а другий шарнірно з'єднаний зі статором Відомий також привід круглов'язальної машини, що містить електродвигун, який включає ротор і статор, встановлений з можливістю повороту навколо своєї осі, клинопасову передачу, ведучий шків якої жорстко встановлений на валу електродвигуна, кінематичне з'єднану із зубчастими передачами, які у свою чергу кінематичне з'єднані між собою та з голковим циліндром механізму в'язання й механізмом товароприйому, та засіб автоматичного натягу пасів клинопасової передачі (див заявку на винахід України №2002108317 "Привід круглов'язальної машини", МПК D04B15/94, рішення про видачу деклараційного патенту від 21 10 02) Проте таке вирішення проблеми зменшення пускового моменту електродвигуна не до Оснащення привода демпфіруючим засобом, переважно пневматичним, що містить шарнірно закріплений циліндр, поршень з отворами для перетоку повітря, розташований всередині циліндра (О 62212 та шток, один кінець якого жорстко з єднаний з поршнем, а другий шарнірно з'єднаний зі статором, дозволяє в момент пуску круглов'язальної машини збільшити час повороту статора, що призводить до зниження динамічних навантажень на паси клинопасової передачі, зумовлених дією на них натяжного ролика, за рахунок чого підвищується ДОВГОВІЧНІСТЬ роботи привода в цілому На фіг 1 представлено схему привода круглов'язальної машини На фіг 2 представлено вид А приводу Привід круглов'язальної машини містить електродвигун, який включає ротор 1 і статор 2, встановлений з можливістю повороту навколо своєї осі, клинопасову передачу, що містить ведучий шків 3, жорстко встановлений на валу електродвигуна, ведений шків 4 і клинові паси 5, зубчасту передачу, що містить шестерню 6, яка за допомогою вала жорсткоз'єднана з веденим шківом 4, і зубчасте колесо 7, жорстко встановлене на вертикальному приводному 8, на кінцях якого жорстко встановлені циліндричні шестерні - верхня 9 і нижня 10 Верхня циліндрична шестерня 9 кінематичне з'єднана з зубчастим колесом 11 голкового циліндра 12 механізму в'язання, а нижня циліндрична шестерня 10 кінематичне з'єднана із зубчастим колесом 13 механізму товароприйому 14, засіб автоматичного натягу пасів клинопасової передачі, що містить натяжний ролик 15, вільно встановлений на осі, важіль 16, один кінець якого містить вісь натяжного ролика 15, а другий жорстко з'єднаний зі статором 2, і пружину розтягу 17, з'єднану з важелем 16 До складу привода входить також демпфіруючий засіб 18, переважно пневматичний, що містить шарнірно закріплений циліндр 19, поршень 20 з отворами для перетоку повітря, розташований всередині циліндра, та шток 21, один кінець якого жорстко з'єднаний з поршнем 20, а другий шарнірно з'єднаний зі статором 2 Привід працює таким чином При вмиканні електродвигуна його пусковий момент спочатку не передається механізмам машини, оскільки паси 5 клинопасової передачі не натягнуті і не створюють необхідної сили тертя зі шківами 3, 4, а витрачається на поворот статора 2, та переміщення поршня 20 демпфіруючого засобу 18 При цьому натяжний ролик 15, вступивши у взаємодію з пасами 5, натягує їх І лише після того, як натяг пасів, який створюється роликом за рахунок реактивного моменту електродвигуна, що діє на статор, досягне необхідної величини, обертальний рух ротора 1 передається ведучому шківу 3, який за допомогою пасів 5 приводить в обертальний рух ведений шків 4 і жорстко з'єднану з ним шестерню б зубчастої передачі Обертальний рух шестерні 6 передається зубчастому колесу 7 і вертикальному приводному валу 8 з циліндричними шестернями 9, 10, рух яких за допомогою зубчастих коліс 11,13 передається голковому циліндру 12 механізму в'язання та механізму товароприйому 14, що необхідно для роботи круглов'язальної машини Таким чином пусковий момент електродвигуна, що значною мірою витрачається на поворот статора та на створення необхідного натягу пасів клинопасової передачі, не викликає значних динамічних навантажень у приводі, що призводить до підвищення надійності та ДОВГОВІЧНОСТІ ЙОГО робо ти При вимиканні електродвигуна натяжний ролик 15 під дією пружини розтягу 17 відходить від пасів 5, позбавляючи клинопасову передачу працездатності При цьому, кінематичний зв'язок ротора та ведучого шківа з іншими передачами та механізмами порушується, що сприятливо впливає на зменшення часу гальмування круглов'язальної машини Використання запропонованої конструкції приводу в складі круглов'язальної машини дозволяє розширити асортимент приводів круглов'язальних машин, підвищити ефективність роботи привода за рахунок підвищення його ДОВГОВІЧНОСТІ, зумовленого зниженням динамічних навантажень 5 З 17 3 . 2І 4 2 20 1 5 18 Фи 1 Комп'ютерна верстка Л Ціхановська Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
