Абразивні гранули для вібраційної обробки деталей
Номер патенту: 31109
Опубліковано: 25.03.2008
Автори: Калмиков Михайло Олександрович, Романченко Олексій Володимирович, Шумакова Тетяна Олександрівна
Формула / Реферат
Абразивні гранули для вібраційної обробки деталей, що мають правильну геометричну форму з кутом при вершині
, які відрізняються тим, що абразивні гранули виконано у формі пірамід, що мають в основі неопуклий шестикутник, внутрішній кут
виступної частини якого дорівнює 60°, а зовнішній кут -
= 120°.
Текст

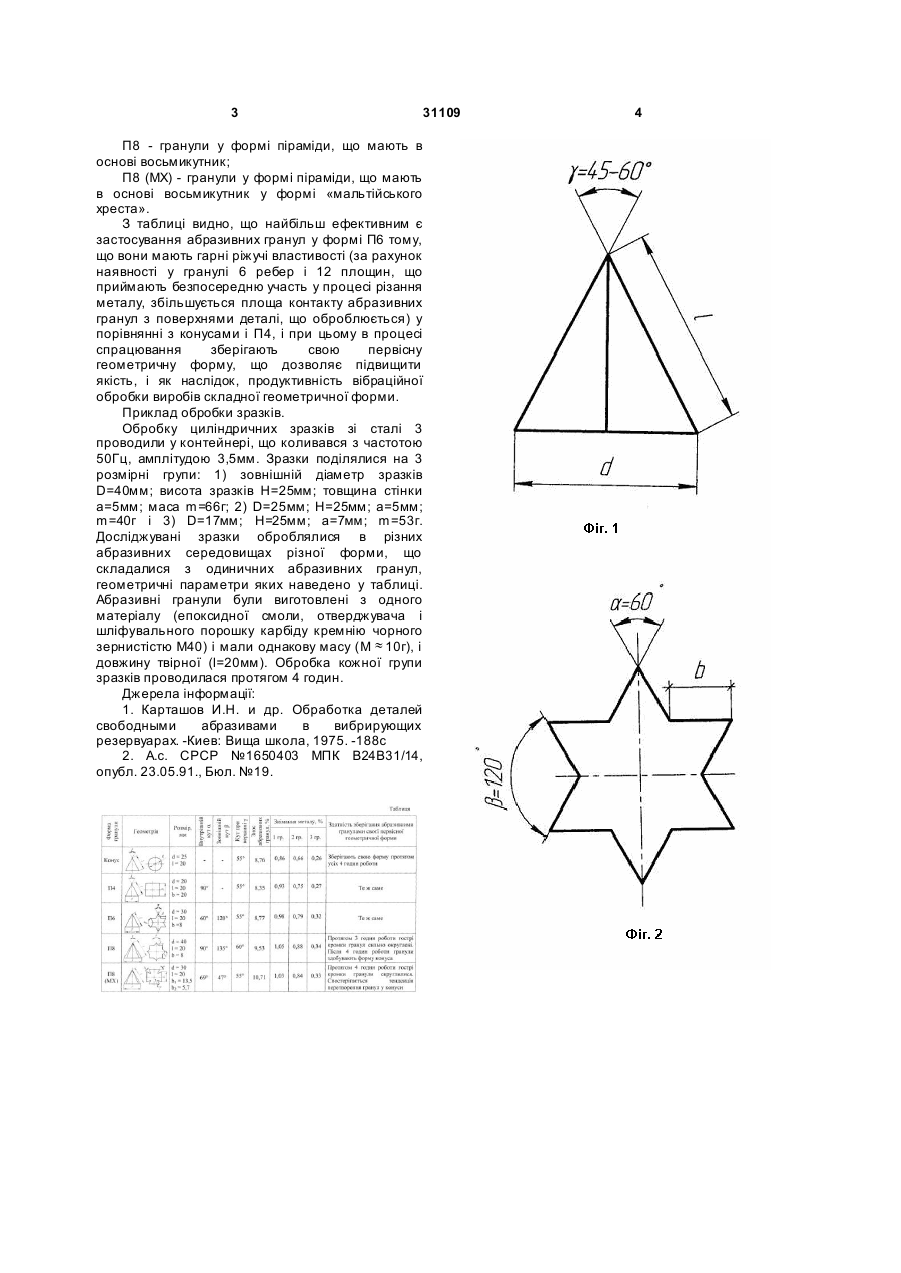

Абразивні гранули для вібраційної обробки деталей, що мають правильну геометричну форму з кутом при вершині = 45 ¸ 60° , g які відрізняються тим, що абразивні гранули виконано у формі пірамід, що мають в основі неопуклий шестикутник, внутрішній кут a виступної частини якого дорівнює 60°, а зовнішній кут b = 120°. (19) (21) u200713263 (22) 28.11.2007 (24) 25.03.2008 (46) 30.12.1899, Бюл.№ , 1899 р. (72) КАЛМИКОВ МИ ХАЙЛО ОЛЕКСАНДРОВИЧ, UA, ШУ МАКОВА ТЕТЯН А ОЛЕКС АНДРІВН А, U A, РОМАНЧЕНКО ОЛЕКСІЙ ВОЛОДИ МИРОВИЧ, U A (73) СХІДНОУКРАЇНСЬКИЙ НАЦІОН АЛЬНИЙ УНІВЕРСИТЕТ ІМЕНІ ВОЛОДИ МИРА ДАЛЯ, U A (56) 3 31109 П8 - гранули у формі піраміди, що мають в основі восьмикутник; П8 (MX) - гранули у формі піраміди, що мають в основі восьмикутник у формі «мальтійського хреста». З таблиці видно, що найбільш ефективним є застосування абразивних гранул у формі П6 тому, що вони мають гарні ріжучі властивості (за рахунок наявності у гранулі 6 ребер і 12 площин, що приймають безпосередню участь у процесі різання металу, збільшується площа контакту абразивних гранул з поверхнями деталі, що оброблюється) у порівнянні з конусами і П4, і при цьому в процесі спрацювання зберігають свою первісну геометричну форму, що дозволяє підвищити якість, і як наслідок, продуктивність вібраційної обробки виробів складної геометричної форми. Приклад обробки зразків. Обробку циліндричних зразків зі сталі 3 проводили у контейнері, що коливався з частотою 50Гц, амплітудою 3,5мм. Зразки поділялися на 3 розмірні групи: 1) зовнішній діаметр зразків D=40мм; висота зразків Н=25мм; товщина стінки а=5мм; маса m=66г; 2) D=25мм; Н=25мм; а=5мм; m=40г і 3) D=17мм; Н=25мм; а=7мм; m=53г. Досліджувані зразки оброблялися в різних абразивних середовищах різної форми, що складалися з одиничних абразивних гранул, геометричні параметри яких наведено у таблиці. Абразивні гранули були виготовлені з одного матеріалу (епоксидної смоли, отверджувача і шліфувального порошку карбіду кремнію чорного зернистістю М40) і мали однакову масу (М » 10г), і довжину твірної (l=20мм). Обробка кожної групи зразків проводилася протягом 4 годин. Джерела інформації: 1. Карташов И.Н. и др. Обработка деталей свободными абразивами в вибрирующих резервуарах. -Киев: Вища школа, 1975. -188с 2. А.с. СРСР №1650403 МПК В24В31/14, опубл. 23.05.91., Бюл. №19. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюAbrasive granules for vibromechanical treatment of components
Автори англійськоюKalmykov Mykhailo Oleksandrovych, Shumakova Tetiana Oleksandrivna, Romanchenko Oleksii Volodymyrovych
Назва патенту російськоюАбразивные гранулы для вибрационной обработки деталей
Автори російськоюКалмыков Михаил Александрович, Шумакова Татьяна Александровна, Романченко Алексей Владимирович
МПК / Мітки
МПК: B24B 31/14
Мітки: деталей, обробки, гранули, абразивні, вібраційної
