Пристрій для вібраційної обробки деталей
Номер патенту: 30405
Опубліковано: 25.02.2008
Автори: Толстушко Микола Миколайович, Ярошевич Микола Павлович, Ярошевич Тетяна Серафимівна
Формула / Реферат
Пристрій для вібраційної обробки деталей, що містить механізм приводу, підпружинений робочий контейнер та розміщені на ньому два віброзбудники, кожен з яких виконаний у вигляді вала з двома дебалансами, який відрізняється тим, що до вала з двома дебалансами кожного віброзбудника жорстко прикріплена прямокутна пластина з отворами, в один з яких встановлено вісь, на якій розміщене внутрішнє кільце підшипника кочення, а на зовнішнє кільце підшипника кочення встановлено втулку, яка з'єднана з пружиною, інший кінець якої прикріплений до підпружиненого робочого контейнера.
Текст

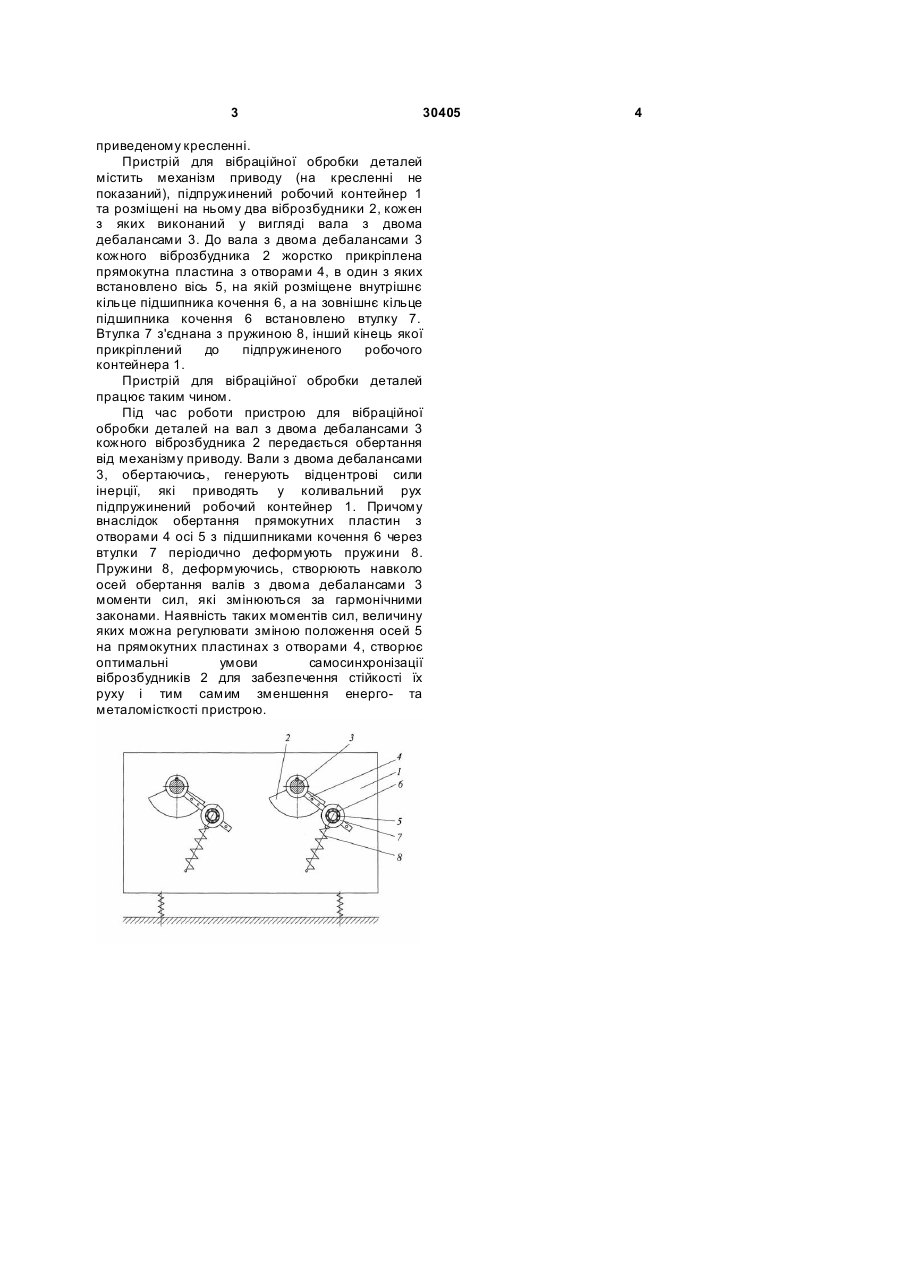

Пристрій для вібраційної обробки деталей, що містить механізм приводу, підпружинений робочий контейнер та розміщені на ньому два 3 30405 приведеному кресленні. Пристрій для вібраційної обробки деталей містить механізм приводу (на кресленні не показаний), підпружинений робочий контейнер 1 та розміщені на ньому два віброзбудники 2, кожен з яких виконаний у вигляді вала з двома дебалансами 3. До вала з двома дебалансами 3 кожного віброзбудника 2 жорстко прикріплена прямокутна пластина з отворами 4, в один з яких встановлено вісь 5, на якій розміщене внутрішнє кільце підшипника кочення 6, а на зовнішнє кільце підшипника кочення 6 встановлено втулку 7. Втулка 7 з'єднана з пружиною 8, інший кінець якої прикріплений до підпружиненого робочого контейнера 1. Пристрій для вібраційної обробки деталей працює таким чином. Під час роботи пристрою для вібраційної обробки деталей на вал з двома дебалансами 3 кожного віброзбудника 2 передається обертання від механізму приводу. Вали з двома дебалансами 3, обертаючись, генерують відцентрові сили інерції, які приводять у коливальний рух підпружинений робочий контейнер 1. Причому внаслідок обертання прямокутних пластин з отворами 4 осі 5 з підшипниками кочення 6 через втулки 7 періодично деформують пружини 8. Пружини 8, деформуючись, створюють навколо осей обертання валів з двома дебалансами 3 моменти сил, які змінюються за гармонічними законами. Наявність таких моментів сил, величину яких можна регулювати зміною положення осей 5 на прямокутних пластинах з отворами 4, створює оптимальні умови самосинхронізації віброзбудників 2 для забезпечення стійкості їх руху і тим самим зменшення енерго- та металомісткості пристрою. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for vibromechanical treatment of components
Автори англійськоюYaroshevych Mykola Pavlovych, Yaroshevych Tetiana Serafymivna, Tolstushko Mykola Mykolaiovych
Назва патенту російськоюУстройство для вибрационной обработки деталей
Автори російськоюЯрошевич Николай Павлович, Ярошевич Татьяна Серафимовна, Толстушко Николай Николаевич
МПК / Мітки
МПК: B24B 31/067
Мітки: обробки, пристрій, деталей, вібраційної
