Роторний плівково-контактний теплообмінник

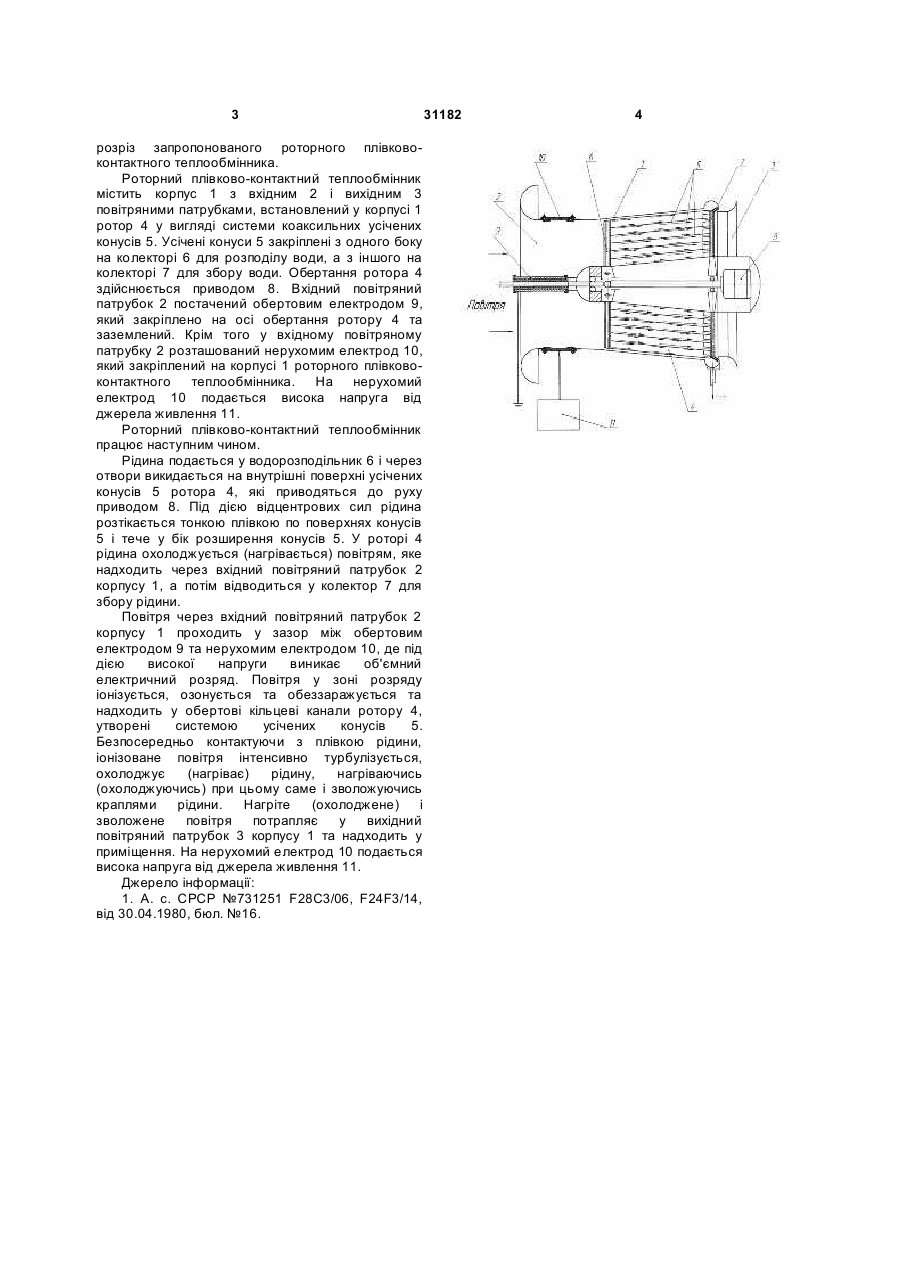

Роторний плівково-контактний теплообмінник, що містить корпус з вхідним і вихідним повітряними патрубками, встановлений у корпусі ротор у вигляді системи коаксіальних зрізаних конусів, колектори для розподілу і збору води та привід для обертання ротора, який відрізняється тим, що вхідний повітряний патрубок оснащений обертовим електродом, закріпленим на осі обертання ротора і заземлений, та нерухомим електродом, закріпленим на корпусі, на який подається висока напруга від джерела живлення. UA (21) u200714204 (22) 17.12.2007 (24) 25.03.2008 (46) 25.03.2008, Бюл.№ 6, 2008 рік (72) НОЖЕНКО ОЛЕНА СЕРГІЇВНА, НОЖЕНКО ВОЛОДИМИР СЕРГІЙОВИЧ, МІРОНОВА КРИСТИНА ЮРІЇВНА, UA (73) НОЖЕНКО ОЛЕНА СЕРГІЇВНА, НОЖЕНКО ВОЛОДИМИР СЕРГІЙОВИЧ, МІРОНОВА КРИСТИНА ЮРІЇВНА, UA (56) 2 (19) 1 3 розріз запропонованого роторного плівковоконтактного теплообмінника. Роторний плівково-контактний теплообмінник містить корпус 1 з вхідним 2 і вихідним 3 повітряними патрубками, встановлений у корпусі 1 ротор 4 у вигляді системи коаксильних усічених конусів 5. Усічені конуси 5 закріплені з одного боку на колекторі 6 для розподілу води, а з іншого на колекторі 7 для збору води. Обертання ротора 4 здійснюється приводом 8. Вхідний повітряний патрубок 2 постачений обертовим електродом 9, який закріплено на осі обертання ротору 4 та заземлений. Крім того у вхідному повітряному патрубку 2 розташований нерухомим електрод 10, який закріплений на корпусі 1 роторного плівковоконтактного теплообмінника. На нерухомий електрод 10 подається висока напруга від джерела живлення 11. Роторний плівково-контактний теплообмінник працює наступним чином. Рідина подається у водорозподільник 6 і через отвори викидається на внутрішні поверхні усічених конусів 5 ротора 4, які приводяться до руху приводом 8. Під дією відцентрових сил рідина розтікається тонкою плівкою по поверхнях конусів 5 і тече у бік розширення конусів 5. У роторі 4 рідина охолоджується (нагрівається) повітрям, яке надходить через вхідний повітряний патрубок 2 корпусу 1, а потім відводиться у колектор 7 для збору рідини. Повітря через вхідний повітряний патрубок 2 корпусу 1 проходить у зазор між обертовим електродом 9 та нерухомим електродом 10, де під дією високої напруги виникає об'ємний електричний розряд. Повітря у зоні розряду іонізується, озонується та обеззаражується та надходить у обертові кільцеві канали ротору 4, утворені системою усічених конусів 5. Безпосередньо контактуючи з плівкою рідини, іонізоване повітря інтенсивно турбулізується, охолоджує (нагріває) рідину, нагріваючись (охолоджуючись) при цьому саме і зволожуючись краплями рідини. Нагріте (охолоджене) і зволожене повітря потрапляє у вихідний повітряний патрубок 3 корпусу 1 та надходить у приміщення. На нерухомий електрод 10 подається висока напруга від джерела живлення 11. Джерело інформації: 1. А. с. СРСР №731251 F28C3/06, F24F3/14, від 30.04.1980, бюл. №16. 31182 4
