Контактний теплообмінник

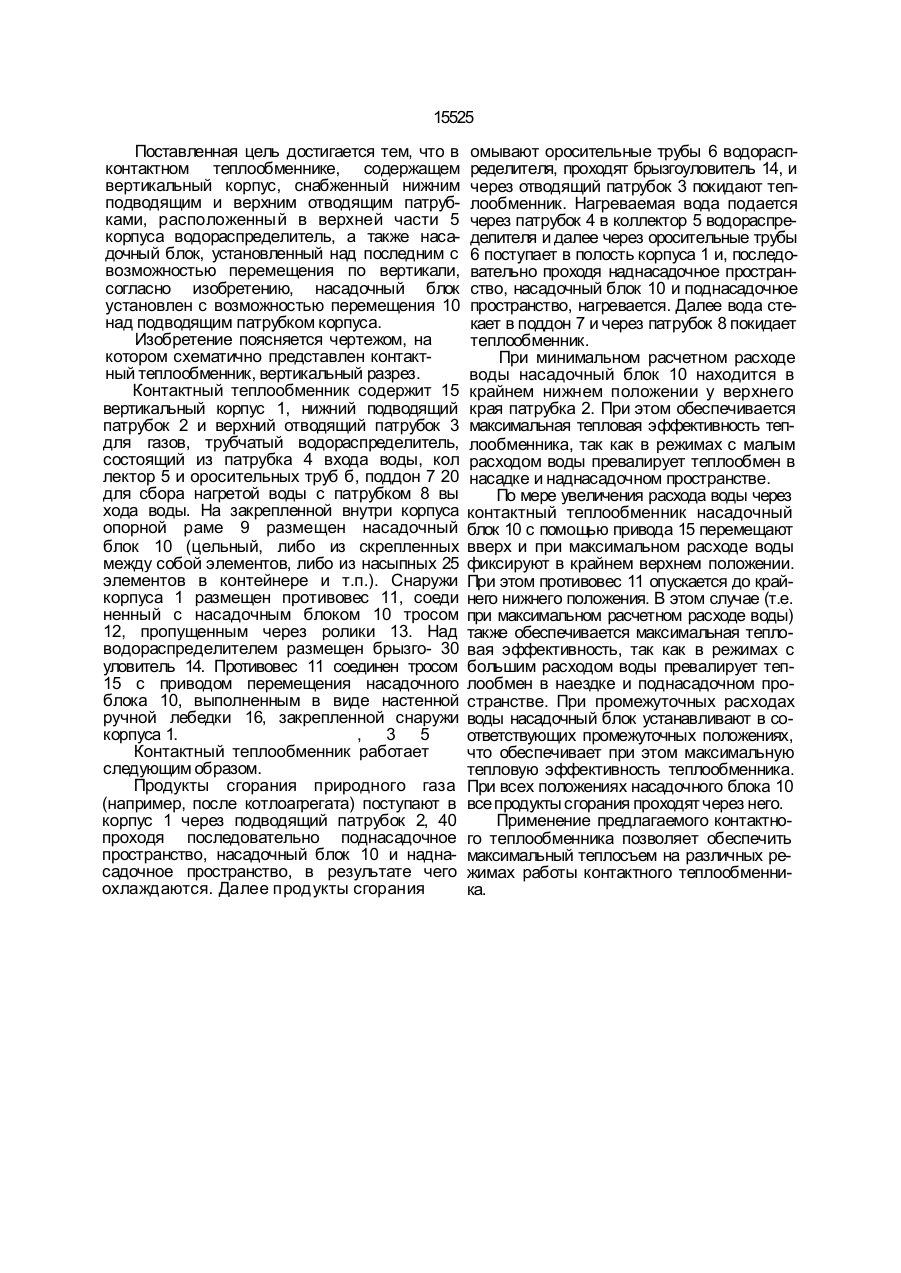

К онтактный теплообменник, с одержащ ий вертика льны й корпу с , с набженный ниж ним подвод ящим и верх ним отвод ящим патрубками, рас положенный в верхней части корпуса водораспред елитель, а также нас ад оч н ы й б л ок , у с та н ов л е н н ы й п од пос ледним с возможнос тью перемещения по вертикали, о т л и ч а ю щ и й с я тем, что насад очный блок установлен с возмож нос тью перемещения над подводящ им патру бком корпуса. Изобретение относ итс я к ус тройс твам для у тилизации теплоты уходящих продуктов с горания газопотребляю щ их котель ных Извес тен контактный теплообменник, сод ержащ ий вертикальный корпус с ниж ним подводящ им и верхним отводящ им патру бками, рас положенный в верхней час ти корпус а вод ораспред елитель и нас адочный блок, ус тановленный под пос ледним, причем между насад очным блоком и водораспред елителем имеется прос транс тво [1]. Нед ос татком д анного контактного теплообменника является низкая тепловая э ффективнос ть при работе в режимах нагрева воды до температуры ниже точки росы водяного пара, с од ержащегося в газах, т.е. при больш их нагрузках по вод е. Наиболее близким по технической сущ нос ти и д ос тигаемому резу льтату к контактному теп л оо бме ннику п о из об ре тени ю являетс я контактный теплообменник , с о держащий вертикальный корпус, с набженный ниж ним подводящ им и верхним отводящим патрубками, расположенный в верхней части корпуса вод ораспределитель, а также нас ад очный блок, ус тановленный под последним с возможнос тью перемещения по вертикали в пред елах вертикального размера подводящ его патру бка [ 2]. В этом теплообменнике обеспеч ивается возможнос ть перераспред еления в опред еленных пределах высоты прос транств над и |юд насад очным блоком при различных режимах работы. Од нако при любом положении нас ад очного блока, кроме верх него крайнего, час ть газообразного теплоносителя не пос ту пает в нас адочный блок, в резу льтате чего снижаетс я э ффективнос ть теплообменник а. Целью изобретения является повышение эффективности путем обеспечения максимального теплосьема на различных режимах работы. С > ел ел ю ел О 15525 Поставленная цель достигается тем, что в контактном теплообменнике, содержащем вертикальный корпус, снабженный нижним подводящим и верхним отводящим патрубками, расположенный в верхней части 5 корпуса водораспределитель, а также насадочный блок, установленный над последним с возможностью перемещения по вертикали, согласно изобретению, насадочный блок установлен с возможностью перемещения 10 над подводящим патрубком корпуса. Изобретение поясняется чертежом, на котором схематично представлен контактный теплообменник, вертикальный разрез. Контактный теплообменник содержит 15 вертикальный корпус 1, нижний подводящий патрубок 2 и верхний отводящий патрубок 3 для газов, трубчатый водораспределитель, состоящий из патрубка 4 входа воды, кол лектор 5 и оросительных труб б, поддон 7 20 для сбора нагретой воды с патрубком 8 вы хода воды. На закрепленной внутри корпуса опорной раме 9 размещен насадочный блок 10 (цельный, либо из скрепленных между собой элементов, либо из насыпных 25 элементов в контейнере и т.п.). Снаружи корпуса 1 размещен противовес 11, соеди ненный с насадочным блоком 10 тросом 12, пропущенным через ролики 13. Над водораспределителем размещен брызго- 30 уловитель 14. Противовес 11 соединен тросом 15 с приводом перемещения насадочного блока 10, выполненным в виде настенной ручной лебедки 16, закрепленной снаружи корпуса 1. , 3 5 Контактный теплообменник работает следующим образом. Продукты сгорания природного газа (например, после котлоагрегата) поступают в корпус 1 через подводящий патрубок 2, 40 проходя последовательно поднасадочное пространство, насадочный блок 10 и наднасадочное пространство, в результате чего охлаждаются. Далее продукты сгорания омывают оросительные трубы 6 водораспределителя, проходят брызгоуловитель 14, и через отводящий патрубок 3 покидают теплообменник. Нагреваемая вода подается через патрубок 4 в коллектор 5 водораспределителя и далее через оросительные трубы 6 поступает в полость корпуса 1 и, последовательно проходя наднасадочное пространство, насадочный блок 10 и поднасадочное пространство, нагревается. Далее вода стекает в поддон 7 и через патрубок 8 покидает теплообменник. При минимальном расчетном расходе воды насадочный блок 10 находится в крайнем нижнем положении у верхнего края патрубка 2. При этом обеспечивается максимальная тепловая эффективность теплообменника, так как в режимах с малым расходом воды превалирует теплообмен в насадке и наднасадочном пространстве. По мере увеличения расхода воды через контактный теплообменник насадочный блок 10 с помощью привода 15 перемещают вверх и при максимальном расходе воды фиксируют в крайнем верхнем положении. При этом противовес 11 опускается до крайнего нижнего положения. В этом случае (т.е. при максимальном расчетном расходе воды) также обеспечивается максимальная тепловая эффективность, так как в режимах с большим расходом воды превалирует теплообмен в наездке и поднасадочном пространстве. При промежуточных расходах воды насадочный блок устанавливают в соответствующих промежуточных положениях, что обеспечивает при этом максимальную тепловую эффективность теплообменника. При всех положениях насадочного блока 10 все продукты сгорания проходят через него. Применение предлагаемого контактного теплообменника позволяет обеспечить максимальный теплосъем на различных режимах работы контактного теплообменника. г tot l eH|dejeji/Aa 'їґобош/{ w '„інаіеи,. oaiondeaoi энйэнснПяе 8 "uu емяоаіояу '£3-аАи>| 'UDJ l. eeotiaedx о —- >66666
