Контактний теплообмінник

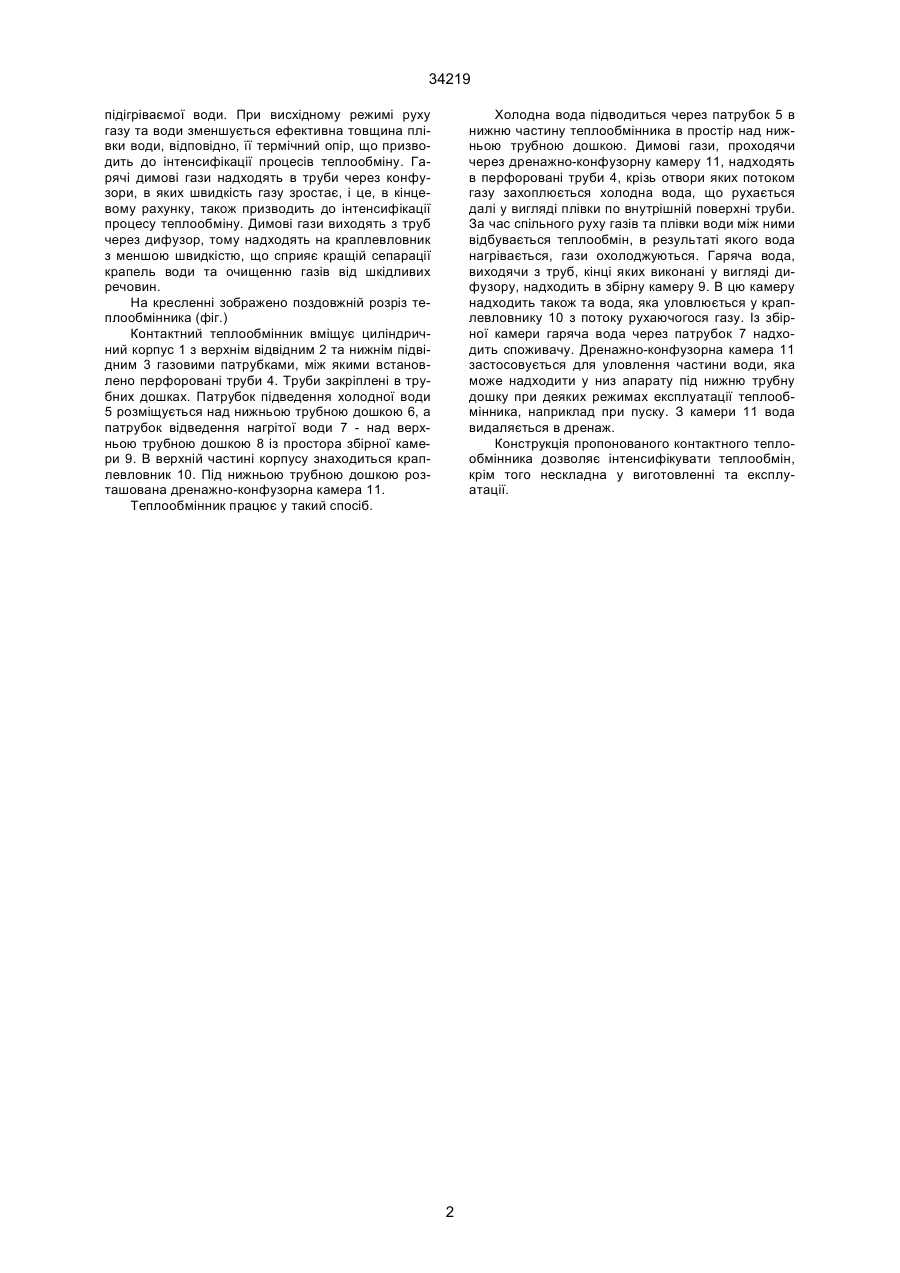

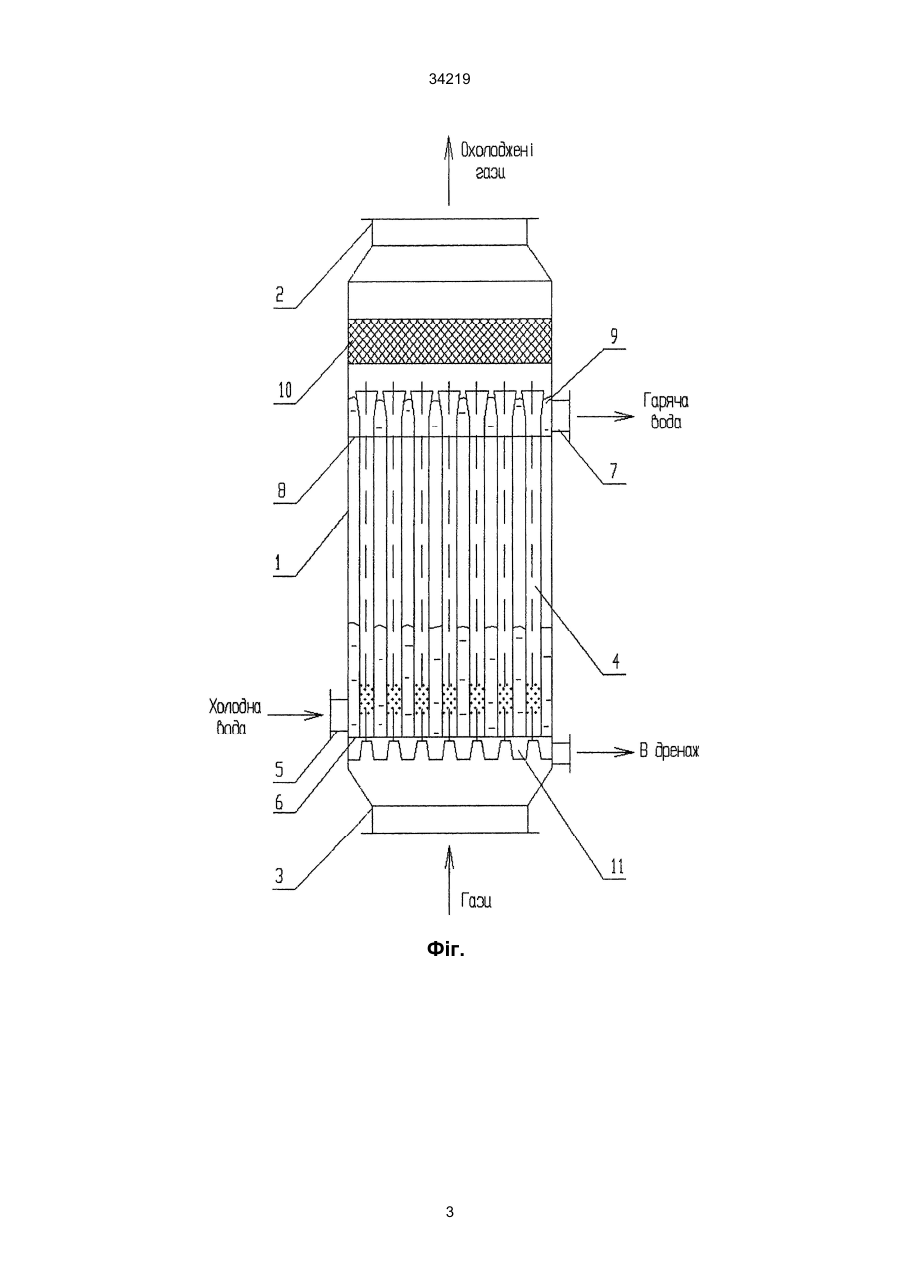

Контактний теплообмінник, що містить циліндричний вертикальний корпус з верхнім газовідві 34219 підігріваємої води. При висхідному режимі руху газу та води зменшується ефективна товщина плівки води, відповідно, її термічний опір, що призводить до інтенсифікації процесів теплообміну. Гарячі димові гази надходять в труби через конфузори, в яких швидкість газу зростає, і це, в кінцевому рахунку, також призводить до інтенсифікації процесу теплообміну. Димові гази виходять з труб через дифузор, тому надходять на краплевловник з меншою швидкістю, що сприяє кращій сепарації крапель води та очищенню газів від шкідливих речовин. На кресленні зображено поздовжній розріз теплообмінника (фіг.) Контактний теплообмінник вміщує циліндричний корпус 1 з верхнім відвідним 2 та нижнім підвідним 3 газовими патрубками, між якими встановлено перфоровані труби 4. Труби закріплені в трубних дошках. Патрубок підведення холодної води 5 розміщується над нижньою трубною дошкою 6, а патрубок відведення нагрітої води 7 - над верхньою трубною дошкою 8 із простора збірної камери 9. В верхній частині корпусу знаходиться краплевловник 10. Під нижньою трубною дошкою розташована дренажно-конфузорна камера 11. Теплообмінник працює у такий спосіб. Холодна вода підводиться через патрубок 5 в нижню частину теплообмінника в простір над нижньою трубною дошкою. Димові гази, проходячи через дренажно-конфузорну камеру 11, надходять в перфоровані труби 4, крізь отвори яких потоком газу захоплюється холодна вода, що рухається далі у вигляді плівки по внутрішній поверхні труби. За час спільного руху газів та плівки води між ними відбувається теплообмін, в результаті якого вода нагрівається, гази охолоджуються. Гаряча вода, виходячи з труб, кінці яких виконані у вигляді дифузору, надходить в збірну камеру 9. В цю камеру надходить також та вода, яка уловлюється у краплевловнику 10 з потоку рухаючогося газу. Із збірної камери гаряча вода через патрубок 7 надходить споживачу. Дренажно-конфузорна камера 11 застосовується для уловлення частини води, яка може надходити у низ апарату під нижню трубну дошку при деяких режимах експлуатації теплообмінника, наприклад при пуску. З камери 11 вода видаляється в дренаж. Конструкція пропонованого контактного теплообмінника дозволяє інтенсифікувати теплообмін, крім того нескладна у виготовленні та експлуатації. 2 34219 Фіг. 3 34219 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 4 34219 ___________________________________________________________ 5
