Спосіб отримання модельної суміші

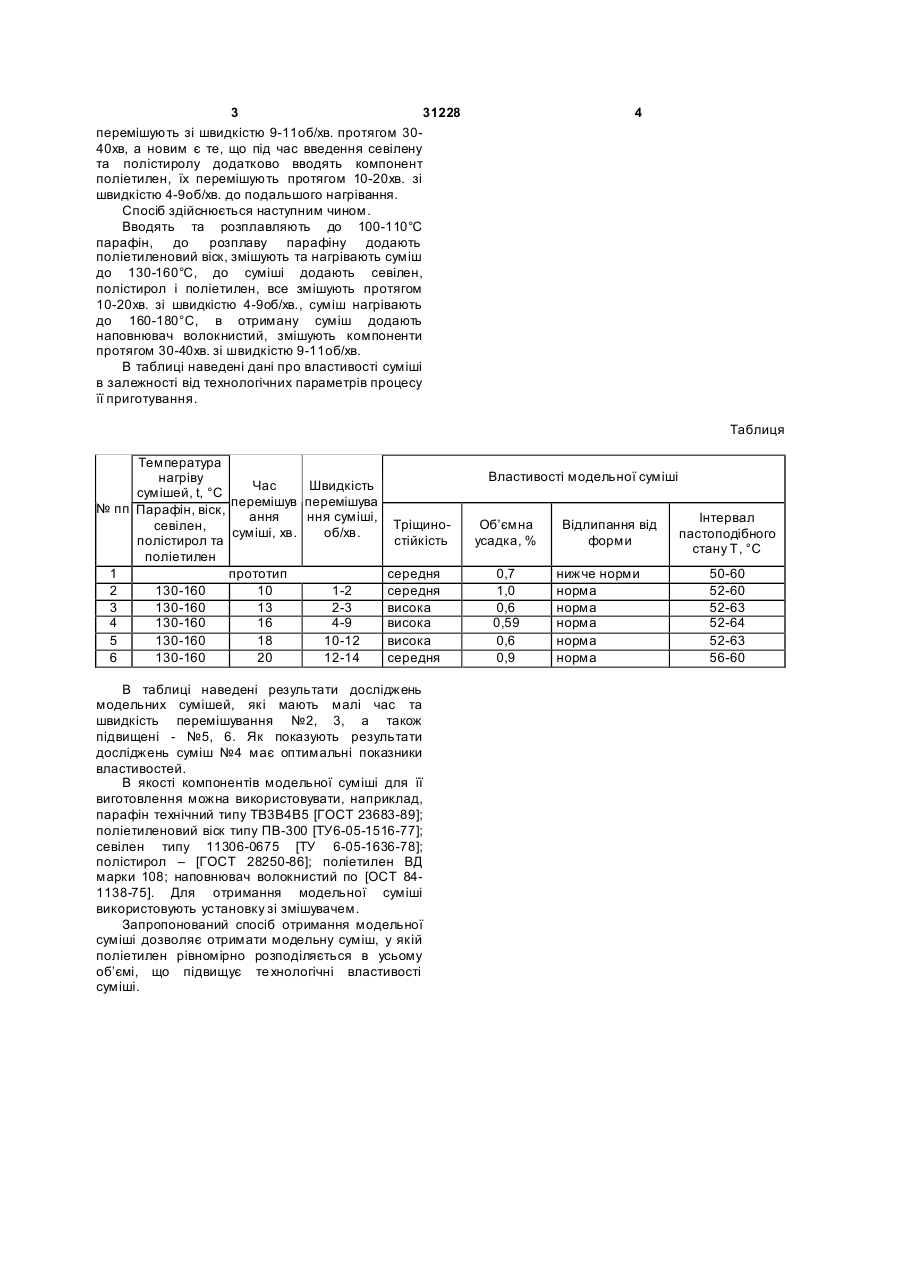

Спосіб отримання модельної суміші, який включає введення парафіну, поліетиленового воску, севілену, полістиролу та наповнювача 3 31228 перемішують зі швидкістю 9-11об/хв. протягом 3040хв, а новим є те, що під час введення севілену та полістиролу додатково вводять компонент поліетилен, їх перемішують протягом 10-20хв. зі швидкістю 4-9об/хв. до подальшого нагрівання. Спосіб здійснюється наступним чином. Вводять та розплавляють до 100-110°С парафін, до розплаву парафіну додають поліетиленовий віск, змішують та нагрівають суміш до 130-160°С, до суміші додають севілен, полістирол і поліетилен, все змішують протягом 10-20хв. зі швидкістю 4-9об/хв., суміш нагрівають до 160-180°С, в отриману суміш додають наповнювач волокнистий, змішують компоненти протягом 30-40хв. зі швидкістю 9-11об/хв. В таблиці наведені дані про властивості суміші в залежності від технологічних параметрів процесу її приготування. 4 Таблиця Температура нагріву Час Швидкість сумішей, t, °C № пп Парафін, віск, перемішув перемішува ання ння суміші, севілен, суміші, хв. об/хв. полістирол та поліетилен 1 прототип 2 130-160 10 1-2 3 130-160 13 2-3 4 130-160 16 4-9 5 130-160 18 10-12 6 130-160 20 12-14 Властивості модельної суміші Тріщиностійкість середня середня висока висока висока середня В таблиці наведені результати досліджень модельних сумішей, які мають малі час та швидкість перемішування №2, 3, а також підвищені - №5, 6. Як показують результати досліджень суміш №4 має оптимальні показники властивостей. В якості компонентів модельної суміші для її виготовлення можна використовувати, наприклад, парафін технічний типу ТВ3В4В5 [ГОСТ 23683-89]; поліетиленовий віск типу ПВ-300 [ТУ6-05-1516-77]; севілен типу 11306-0675 [ТУ 6-05-1636-78]; полістирол – [ГОСТ 28250-86]; поліетилен ВД марки 108; наповнювач волокнистий по [ОСТ 841138-75]. Для отримання модельної суміші використовують установку зі змішувачем. Запропонований спосіб отримання модельної суміші дозволяє отримати модельну суміш, у якій поліетилен рівномірно розподіляється в усьому об’ємі, що підвищує те хнологічні властивості суміші. Об’ємна усадка, % 0,7 1,0 0,6 0,59 0,6 0,9 Відлипання від форми нижче норми норма норма норма норма норма Інтервал пастоподібного стану Т, °С 50-60 52-60 52-63 52-64 52-63 56-60
