Мішалка
Формула / Реферат
1. Мішалка, що містить вертикальний вал, а також закріплені на ньому два горизонтальні диски, з’єднані між собою поздовжніми елементами, яка відрізняється тим, що щонайменше один горизонтальний диск встановлено з можливістю регулювання його положення по висоті вертикального вала, а поздовжні елементи виконані у вигляді пружин розтягу.
2. Мішалка за п. 1, яка відрізняється тим, що горизонтальні диски закріплені з можливістю повороту один відносно одного з фіксацією в заданому положенні.
Текст

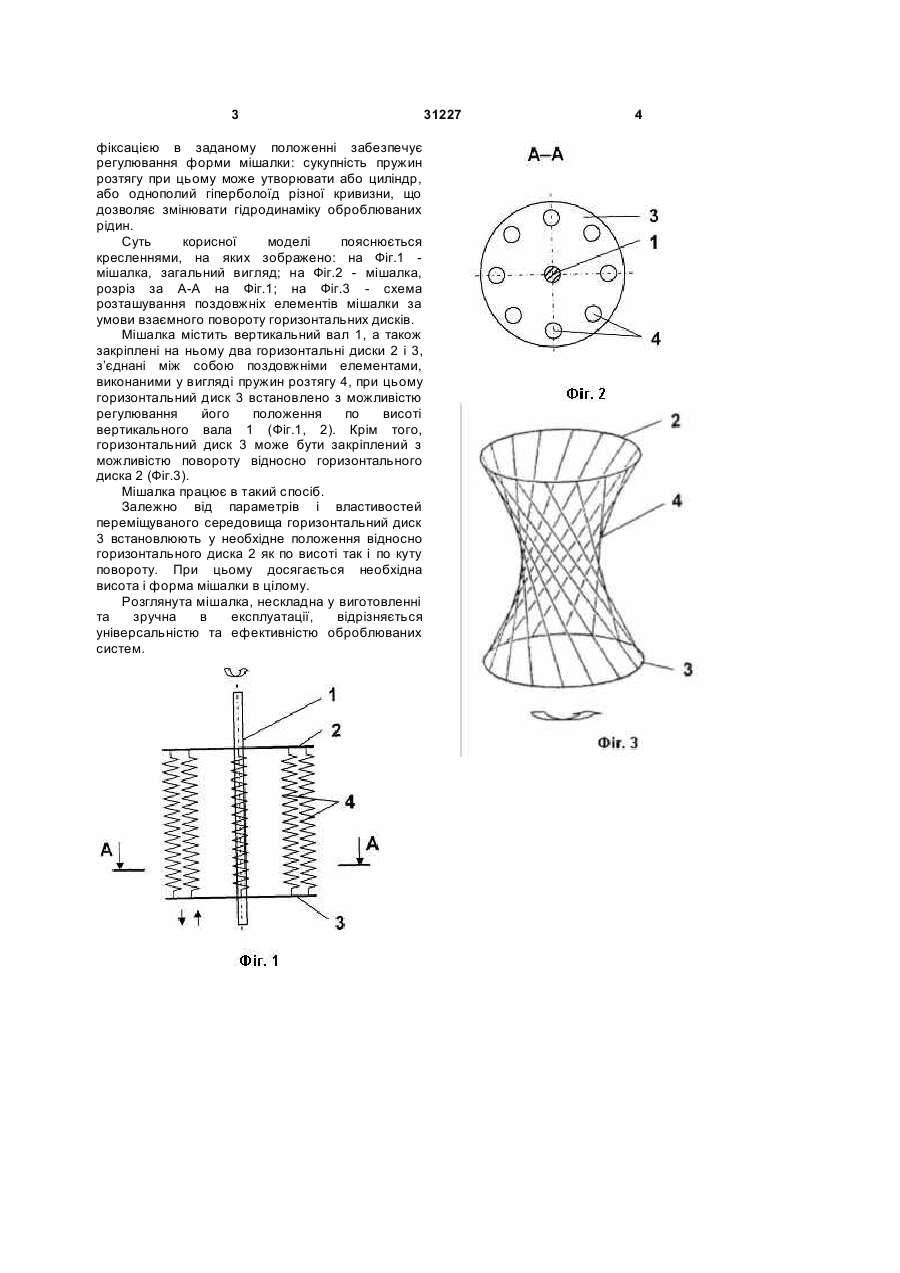

1. Мішалка, що містить вертикальний вал, а також закріплені на ньому два горизонтальні 3 фіксацією в заданому положенні забезпечує регулювання форми мішалки: сукупність пружин розтягу при цьому може утворювати або циліндр, або однополий гіперболоїд різної кривизни, що дозволяє змінювати гідродинаміку оброблюваних рідин. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг.1 мішалка, загальний вигляд; на Фіг.2 - мішалка, розріз за А-А на Фіг.1; на Фіг.3 - схема розташування поздовжніх елементів мішалки за умови взаємного повороту горизонтальних дисків. Мішалка містить вертикальний вал 1, а також закріплені на ньому два горизонтальні диски 2 і 3, з’єднані між собою поздовжніми елементами, виконаними у вигляді пружин розтягу 4, при цьому горизонтальний диск 3 встановлено з можливістю регулювання його положення по висоті вертикального вала 1 (Фіг.1, 2). Крім того, горизонтальний диск 3 може бути закріплений з можливістю повороту відносно горизонтального диска 2 (Фіг.3). Мішалка працює в такий спосіб. Залежно від параметрів і властивостей переміщуваного середовища горизонтальний диск 3 встановлюють у необхідне положення відносно горизонтального диска 2 як по висоті так і по куту повороту. При цьому досягається необхідна висота і форма мішалки в цілому. Розглянута мішалка, нескладна у виготовленні та зручна в експлуатації, відрізняється універсальністю та ефективністю оброблюваних систем. 31227 4
ДивитисяДодаткова інформація
Назва патенту англійськоюMixer
Автори англійськоюMikulionok Ihor Olehovych, Vozna Anna Serhiivna
Назва патенту російськоюМешалка
Автори російськоюМикульонок Игорь Олегович, Микуленок Игорь Олегович
МПК / Мітки
МПК: B01F 7/00
Мітки: мішалка
