Металева будівельна ферма
Номер патенту: 31275
Опубліковано: 25.03.2008
Автори: Дегтяр Сергій Степанович, Стрельбицький Олександр Васильович, Пасечнюк Володимир Леонідович
Формула / Реферат
1. Металева будівельна ферма, що містить паралельні пояси з гнутого листового матеріалу коробчастого перерізу, із зазорами з боків примикання до поясів елементів решітки, що виконана з безперервної змійки, елементи якої в місцях перегинів змійки заведені у згадані зазори у поясах ферми та закріплені до них, яка відрізняється тим, що кожний з поясів має у поперечному перерізі форму, подібну трикутнику з округленими вершинами, які лежать у площині, перпендикулярній площині решітки, а решітка виконана з суцільного пруткового матеріалу.
2. Ферма за п. 1, яка відрізняється тим, що поперечний переріз поясів ферми має форму рівнобедреного трикутника з округленими вершинами, у якого величина відношення довжини
основи до висоти h трикутника прийнята у межах
Текст

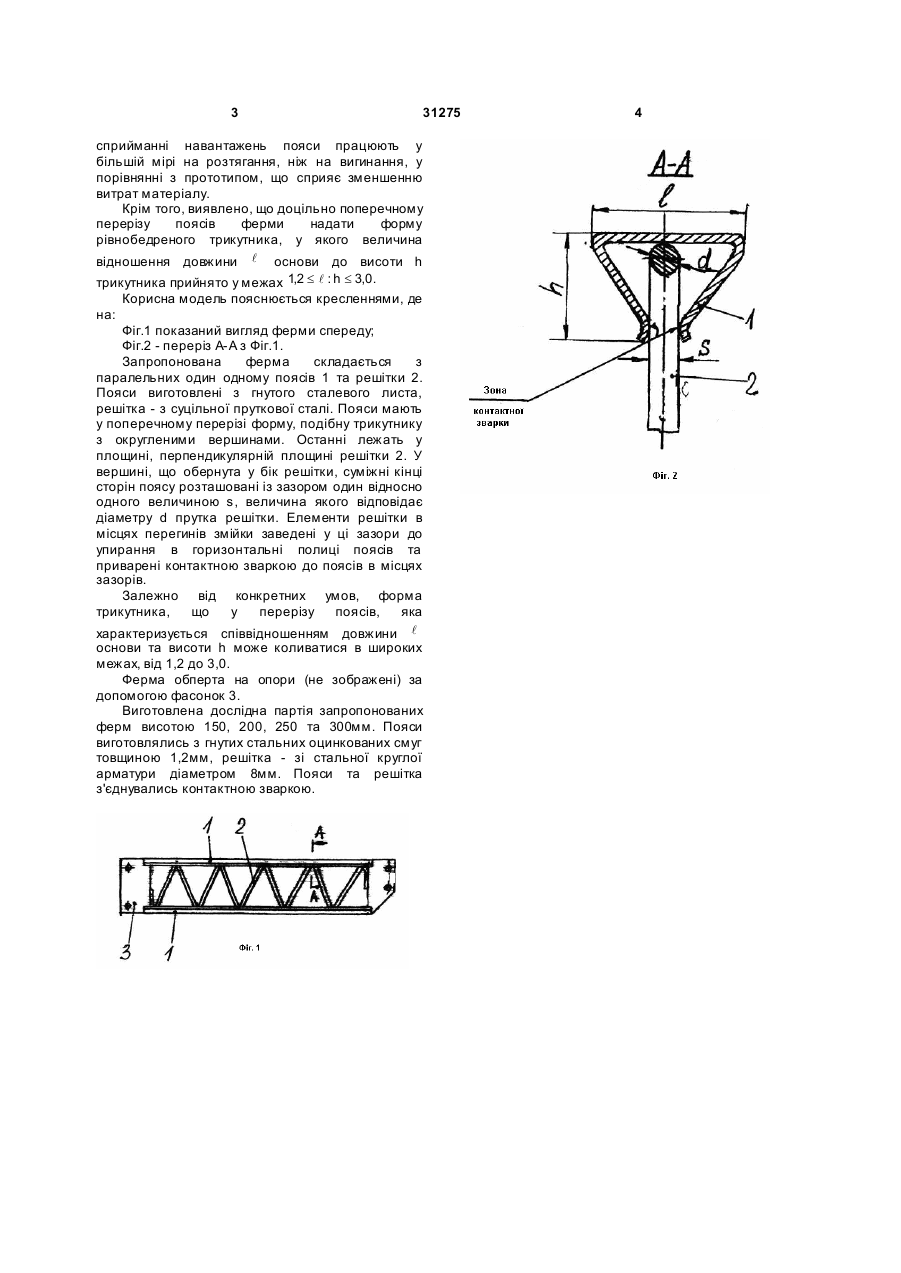

1. Металева будівельна ферма, що містить паралельні пояси з гнутого листового матеріалу коробчастого перерізу, із зазорами з боків примикання до поясів елементів решітки, що 3 31275 сприйманні навантажень пояси працюють у більшій мірі на розтягання, ніж на вигинання, у порівнянні з прототипом, що сприяє зменшенню витрат матеріалу. Крім того, виявлено, що доцільно поперечному перерізу поясів ферми надати форму рівнобедреного трикутника, у якого величина відношення довжини l основи до висоти h трикутника прийнято у межах 1,2 £ l : h £ 3,0 . Корисна модель пояснюється кресленнями, де на: Фіг.1 показаний вигляд ферми спереду; Фіг.2 - переріз А-А з Фіг.1. Запропонована ферма складається з паралельних один одному поясів 1 та решітки 2. Пояси виготовлені з гнутого сталевого листа, решітка - з суцільної пруткової сталі. Пояси мають у поперечному перерізі форму, подібну трикутнику з округленими вершинами. Останні лежать у площині, перпендикулярній площині решітки 2. У вершині, що обернута у бік решітки, суміжні кінці сторін поясу розташовані із зазором один відносно одного величиною s, величина якого відповідає діаметру d прутка решітки. Елементи решітки в місцях перегинів змійки заведені у ці зазори до упирання в горизонтальні полиці поясів та приварені контактною зваркою до поясів в місцях зазорів. Залежно від конкретних умов, форма трикутника, що у перерізу поясів, яка характеризується співвідношенням довжини l основи та висоти h може коливатися в широких межах, від 1,2 до 3,0. Ферма обперта на опори (не зображені) за допомогою фасонок 3. Виготовлена дослідна партія запропонованих ферм висотою 150, 200, 250 та 300мм. Пояси виготовлялись з гнутих стальних оцинкованих смуг товщиною 1,2мм, решітка - зі стальної круглої арматури діаметром 8мм. Пояси та решітка з'єднувались контактною зваркою. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюMetal building truss
Автори англійськоюDehtiar Serhii Stepanovych, Strelbytslyi Oleksandr Vasyliovych, Pasechniuk Volodymyr Leonidovych
Назва патенту російськоюМеталлическая строительная ферма
Автори російськоюДегтяр Сергей Степанович, Стрельбицкий Александр Васильевич, Пасечнюк Владимир Леонидович
МПК / Мітки
МПК: E04C 3/02
Мітки: металева, будівельна, ферма
