Дерев’яна балка-ферма

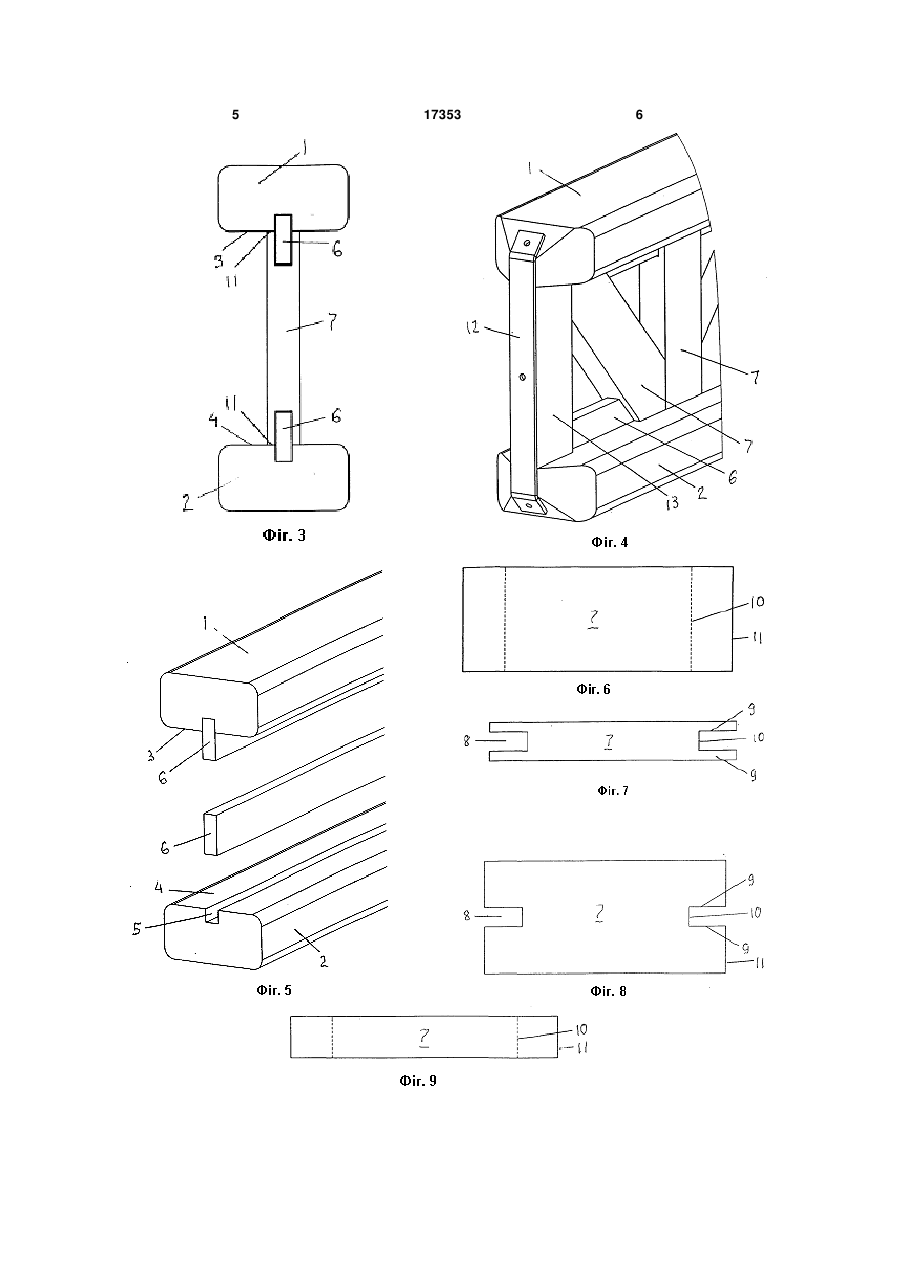

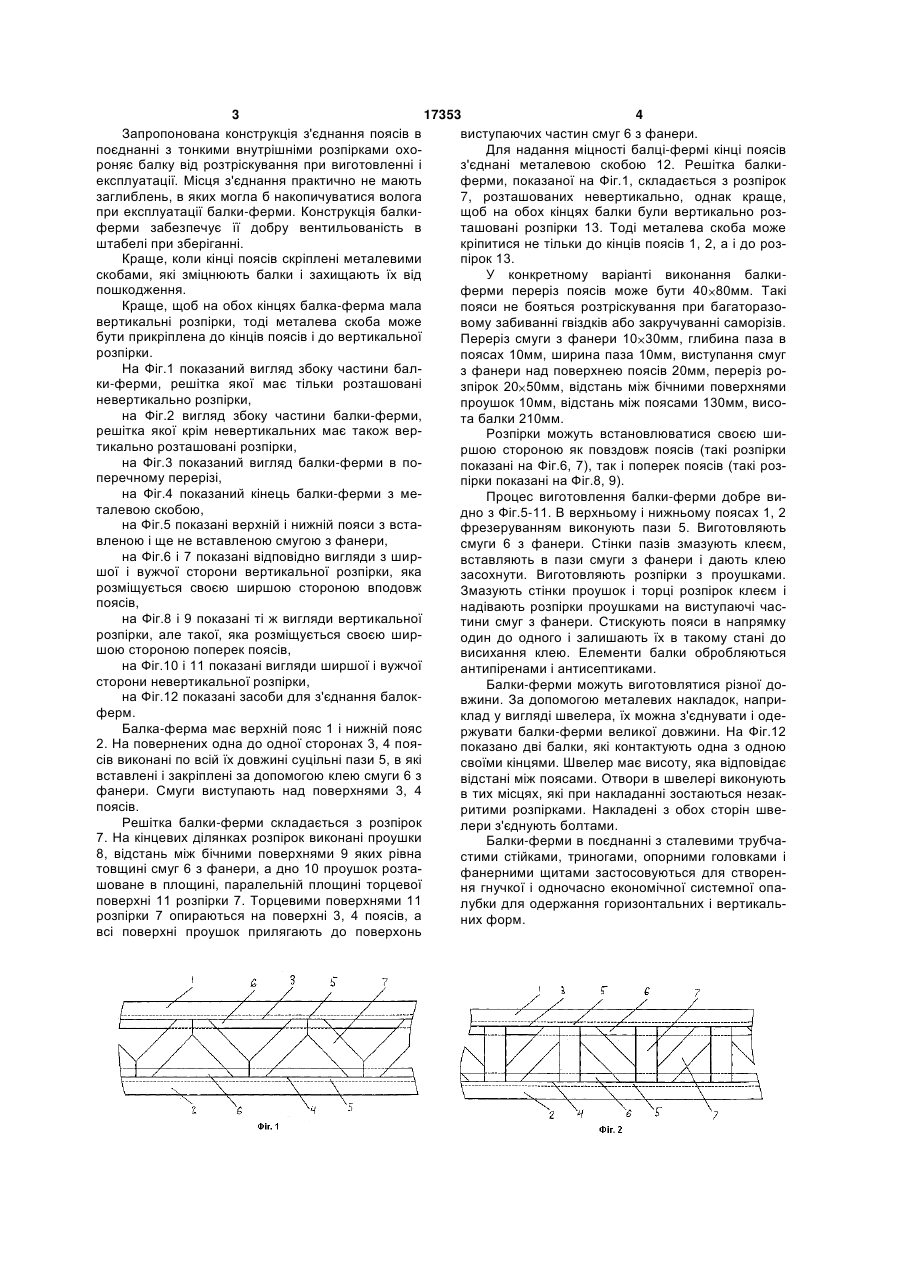

1. Дерев'яна балка-ферма, що містить верхній і нижній пояси з пазами на повернених одна до одної сторонах, з'єднані за допомогою клею розпірками з проушками, яка відрізняється тим, що пази виконані суцільними по всій довжині поясів і в них закріплені смуги з фанери так, що вони висту 3 17353 4 Запропонована конструкція з'єднання поясів в виступаючих частин смуг 6 з фанери. поєднанні з тонкими внутрішніми розпірками охоДля надання міцності балці-фермі кінці поясів роняє балку від розтріскування при виготовленні і з'єднані металевою скобою 12. Решітка балкиексплуатації. Місця з'єднання практично не мають ферми, показаної на Фіг.1, складається з розпірок заглиблень, в яких могла б накопичуватися волога 7, розташованих невертикально, однак краще, при експлуатації балки-ферми. Конструкція балкищоб на обох кінцях балки були вертикально розферми забезпечує її добру вентильованість в ташовані розпірки 13. Тоді металева скоба може штабелі при зберіганні. кріпитися не тільки до кінців поясів 1, 2, а і до розКраще, коли кінці поясів скріплені металевими пірок 13. скобами, які зміцнюють балки і захищають їх від У конкретному варіанті виконання балкипошкодження. ферми переріз поясів може бути 40 80мм. Такі Краще, щоб на обох кінцях балка-ферма мала пояси не бояться розтріскування при багаторазовертикальні розпірки, тоді металева скоба може вому забиванні гвіздків або закручуванні саморізів. бути прикріплена до кінців поясів і до вертикальної Переріз смуги з фанери 10 30мм, глибина паза в розпірки. поясах 10мм, ширина паза 10мм, виступання смуг На Фіг.1 показаний вигляд збоку частини балз фанери над поверхнею поясів 20мм, переріз роки-ферми, решітка якої має тільки розташовані зпірок 20 50мм, відстань між бічними поверхнями невертикально розпірки, проушок 10мм, відстань між поясами 130мм, висона Фіг.2 вигляд збоку частини балки-ферми, та балки 210мм. решітка якої крім невертикальних має також верРозпірки можуть встановлюватися своєю шитикально розташовані розпірки, ршою стороною як повздовж поясів (такі розпірки на Фіг.3 показаний вигляд балки-ферми в попоказані на Фіг.6, 7), так і поперек поясів (такі розперечному перерізі, пірки показані на Фіг.8, 9). на Фіг.4 показаний кінець балки-ферми з меПроцес виготовлення балки-ферми добре виталевою скобою, дно з Фіг.5-11. В верхньому і нижньому поясах 1, 2 на Фіг.5 показані верхній і нижній пояси з встафрезеруванням виконують пази 5. Виготовляють вленою і ще не вставленою смугою з фанери, смуги 6 з фанери. Стінки пазів змазують клеєм, на Фіг.6 і 7 показані відповідно вигляди з ширвставляють в пази смуги з фанери і дають клею шої і вужчої сторони вертикальної розпірки, яка засохнути. Виготовляють розпірки з проушками. розміщується своєю ширшою стороною вподовж Змазують стінки проушок і торці розпірок клеєм і поясів, надівають розпірки проушками на виступаючі часна Фіг.8 і 9 показані ті ж вигляди вертикальної тини смуг з фанери. Стискують пояси в напрямку розпірки, але такої, яка розміщується своєю широдин до одного і залишають їх в такому стані до шою стороною поперек поясів, висихання клею. Елементи балки обробляються на Фіг.10 і 11 показані вигляди ширшої і вужчої антипіренами і антисептиками. сторони невертикальної розпірки, Балки-ферми можуть виготовлятися різної дона Фіг.12 показані засоби для з'єднання балоквжини. За допомогою металевих накладок, наприферм. клад у вигляді швелера, їх можна з'єднувати і одеБалка-ферма має верхній пояс 1 і нижній пояс ржувати балки-ферми великої довжини. На Фіг.12 2. На повернених одна до одної сторонах 3, 4 пояпоказано дві балки, які контактують одна з одною сів виконані по всій їх довжині суцільні пази 5, в які своїми кінцями. Швелер має висоту, яка відповідає вставлені і закріплені за допомогою клею смуги 6 з відстані між поясами. Отвори в швелері виконують фанери. Смуги виступають над поверхнями 3, 4 в тих місцях, які при накладанні зостаються незакпоясів. ритими розпірками. Накладені з обох сторін швеРешітка балки-ферми складається з розпірок лери з'єднують болтами. 7. На кінцевих ділянках розпірок виконані проушки Балки-ферми в поєднанні з сталевими трубча8, відстань між бічними поверхнями 9 яких рівна стими стійками, триногами, опорними головками і товщині смуг 6 з фанери, а дно 10 проушок розтафанерними щитами застосовуються для створеншоване в площині, паралельній площині торцевої ня гнучкої і одночасно економічної системної опаповерхні 11 розпірки 7. Торцевими поверхнями 11 лубки для одержання горизонтальних і вертикальрозпірки 7 опираються на поверхні 3, 4 поясів, а них форм. всі поверхні проушок прилягають до поверхонь 5 17353 6 7 Комп’ютерна верстка Л.Литвиненко 17353 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
