Спосіб виготовлення гіпсового розчину

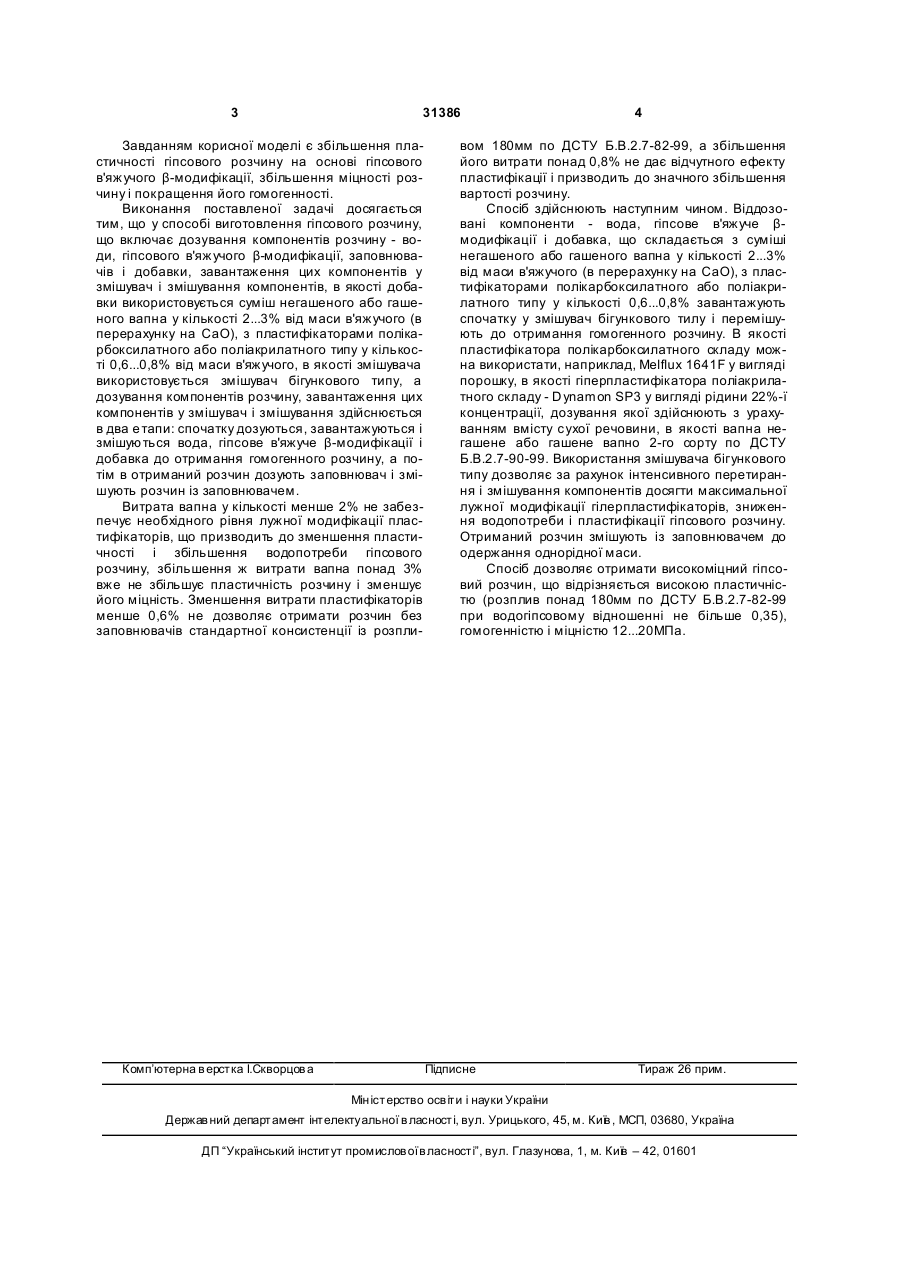

Спосіб виготовлення гіпсового розчину, що включає дозування компонентів розчину - води, гіпсового в'яжучого β-модифікації, заповнювачів і добавки, завантаження цих компонентів у змішу 3 31386 Завданням корисної моделі є збільшення пластичності гіпсового розчину на основі гіпсового в'яжучого β-модифікації, збільшення міцності розчину і покращення його гомогенності. Виконання поставленої задачі досягається тим, що у способі виготовлення гіпсового розчину, що включає дозування компонентів розчину - води, гіпсового в'яжучого β-модифікації, заповнювачів і добавки, завантаження цих компонентів у змішувач і змішування компонентів, в якості добавки використовується суміш негашеного або гашеного вапна у кількості 2...3% від маси в'яжучого (в перерахунку на СаО), з пластифікаторами полікарбоксилатного або поліакрилатного типу у кількості 0,6...0,8% від маси в'яжучого, в якості змішувача використовується змішувач бігункового типу, а дозування компонентів розчину, завантаження цих компонентів у змішувач і змішування здійснюється в два е тапи: спочатку дозуються, завантажуються і змішуються вода, гіпсове в'яжуче β-модифікації і добавка до отримання гомогенного розчину, а потім в отриманий розчин дозують заповнювач і змішують розчин із заповнювачем. Витрата вапна у кількості менше 2% не забезпечує необхідного рівня лужної модифікації пластифікаторів, що призводить до зменшення пластичності і збільшення водопотреби гіпсового розчину, збільшення ж витрати вапна понад 3% вже не збільшує пластичність розчину і зменшує його міцність. Зменшення витрати пластифікаторів менше 0,6% не дозволяє отримати розчин без заповнювачів стандартної консистенції із розпли Комп’ютерна в ерстка І.Скворцов а 4 вом 180мм по ДСТУ Б.В.2.7-82-99, а збільшення його витрати понад 0,8% не дає відчутного ефекту пластифікації і призводить до значного збільшення вартості розчину. Спосіб здійснюють наступним чином. Віддозовані компоненти - вода, гіпсове в'яжуче βмодифікації і добавка, що складається з суміші негашеного або гашеного вапна у кількості 2...3% від маси в'яжучого (в перерахунку на СаО), з пластифікаторами полікарбоксилатного або поліакрилатного типу у кількості 0,6...0,8% завантажують спочатку у змішувач бігункового тилу і перемішують до отримання гомогенного розчину. В якості пластифікатора полікарбоксилатного складу можна використати, наприклад, Melflux 1641F у вигляді порошку, в якості гіперпластифікатора поліакрилатного складу - D ynamon SP3 у вигляді рідини 22%-ї концентрації, дозування якої здійснюють з урахуванням вмісту сухої речовини, в якості вапна негашене або гашене вапно 2-го сорту по ДСТУ Б.В.2.7-90-99. Використання змішувача бігункового типу дозволяє за рахунок інтенсивного перетирання і змішування компонентів досягти максимальної лужної модифікації гілерпластифікаторів, зниження водопотреби і пластифікації гіпсового розчину. Отриманий розчин змішують із заповнювачем до одержання однорідної маси. Спосіб дозволяє отримати високоміцний гіпсовий розчин, що відрізняється високою пластичністю (розплив понад 180мм по ДСТУ Б.В.2.7-82-99 при водогіпсовому відношенні не більше 0,35), гомогенністю і міцністю 12...20МПа. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
