Комплексний суперпластифікатор для гіпсового в`яжучого

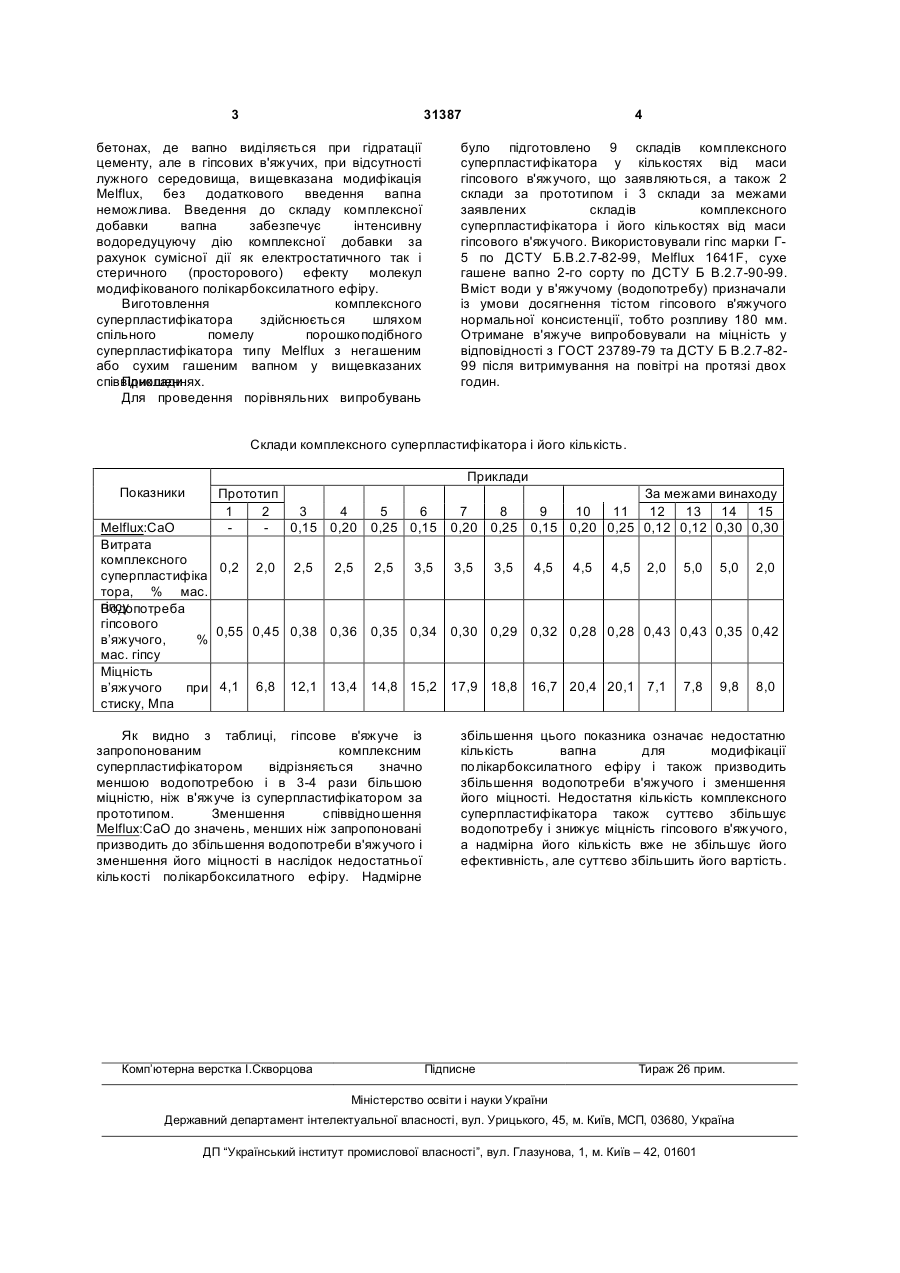

Комплексний суперпластифікатор для гіпсового в'яжучого, що включає відомий суперпластифікатор типу Melflux на основі полікарбоксилатного ефіру, який відрізняється тим, що додатково містить вапно при співвідношенні Melflux:вапно (в перерахунку на СаО) - 0,15...0,25, при цьому витрата комплексного суперпластифікатора складає 2,5...4,5 % від маси гіпсового в'яжучого. (19) (21) u200712082 (22) 01.11.2007 (24) 10.04.2008 (46) 10.04.2008, Бюл.№ 7, 2008 р. (72) ДВОРКІН ЛЕОНІД ЙОСИПОВИЧ, UA, МИРОНЕНКО АНАТОЛІЙ ВАСИЛЬОВИЧ, UA, ДВОРКІН ОЛЕГ ЛЕОНІДОВИЧ, UA, ПОЛІЩУКГЕРАСИМЧУК ТЕТЯНА ОЛЕКСАНДРІВНА, UA (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ВОДНОГО ГОСПОДАРСТВА І ПРИРОДОКОРИСТУВАННЯ, UA 3 31387 бетонах, де вапно виділяється при гідратації цементу, але в гіпсових в'яжучих, при відсутності лужного середовища, вищевказана модифікація Melflux, без додаткового введення вапна неможлива. Введення до складу комплексної добавки вапна забезпечує інтенсивну водоредуцуючу дію комплексної добавки за рахунок сумісної дії як електростатичного так і стеричного (просторового) ефекту молекул модифікованого полікарбоксилатного ефіру. Виготовлення комплексного суперпластифікатора здійснюється шляхом спільного помелу порошкоподібного суперпластифікатора типу Melflux з негашеним або сухим гашеним вапном у вищевказаних співвідношеннях. Приклади. Для проведення порівняльних випробувань 4 було підготовлено 9 складів комплексного суперпластифікатора у кількостях від маси гіпсового в'яжучого, що заявляються, а також 2 склади за прототипом і 3 склади за межами заявлених складів комплексного суперпластифікатора і його кількостях від маси гіпсового в'яжучого. Використовували гіпс марки Г5 по ДСТУ Б.В.2.7-82-99, Melflux 1641F, сухе гашене вапно 2-го сорту по ДСТУ Б В.2.7-90-99. Вміст води у в'яжучому (водопотребу) призначали із умови досягнення тістом гіпсового в'яжучого нормальної консистенції, тобто розпливу 180 мм. Отримане в'яжуче випробовували на міцність у відповідності з ГОСТ 23789-79 та ДСТУ Б В.2.7-8299 після витримування на повітрі на протязі двох годин. Склади комплексного суперпластифікатора і його кількість. Показники Приклади Прототип За межами винаходу 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 0,15 0,20 0,25 0,15 0,20 0,25 0,15 0,20 0,25 0,12 0,12 0,30 0,30 Melflux:СаО Витрата комплексного 0,2 2,0 2,5 2,5 2,5 3,5 3,5 3,5 4,5 4,5 4,5 2,0 5,0 5,0 2,0 суперпластифіка тора, % мас. гіпсу Водопотреба гіпсового 0,55 0,45 0,38 0,36 0,35 0,34 0,30 0,29 0,32 0,28 0,28 0,43 0,43 0,35 0,42 в’яжучого, % мас. гіпсу Міцність в’яжучого при 4,1 6,8 12,1 13,4 14,8 15,2 17,9 18,8 16,7 20,4 20,1 7,1 7,8 9,8 8,0 стиску, Мпа Як видно з таблиці, гіпсове в'яжуче із запропонованим комплексним суперпластифікатором відрізняється значно меншою водопотребою і в 3-4 рази більшою міцністю, ніж в'яжуче із суперпластифікатором за прототипом. Зменшення співвідношення Melflux:СаО до значень, менших ніж запропоновані призводить до збільшення водопотреби в'яжучого і зменшення його міцності в наслідок недостатньої кількості полікарбоксилатного ефіру. Надмірне Комп’ютерна верстка І.Скворцова збільшення цього показника означає недостатню кількість вапна для модифікації полікарбоксилатного ефіру і також призводить збільшення водопотреби в'яжучого і зменшення його міцності. Недостатня кількість комплексного суперпластифікатора також суттєво збільшує водопотребу і знижує міцність гіпсового в'яжучого, а надмірна його кількість вже не збільшує його ефективність, але суттєво збільшить його вартість. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
