Утилізатор тепла господарсько-побутових стічних вод
Формула / Реферат
1. Утилізатор тепла господарсько-побутових стічних вод, який складається з охолоджуваного контуру та нагрівного контуру, який відрізняється тим, що нагрівний контур являє собою розташовану в охолоджуваному контурі гнучку гвинтоподібну трубу для підключення до водопровідної мережі, а охолоджуваний контур є кожухом з адаптерами для підключення до стічної мережі.
2. Утилізатор за п. 1, який відрізняється тим, що гнучка гвинтоподібна труба виготовлена з полімерного матеріалу.
3. Утилізатор за п. 1, який відрізняється тим, що адаптери встановлені в торцеві частини охолоджуваного контуру.
4. Утилізатор за п. 3, який відрізняється тим, що встановлені в торцеві частини охолоджуваного контуру адаптери закріплені як різьбове з'єднання адаптер-гвинтоподібна труба.
5. Утилізатор за п. 4, який відрізняється тим, що різьбове з'єднання адаптер-гвинтоподібна труба ущільнене водостійкою герметизуючою речовиною.
Текст

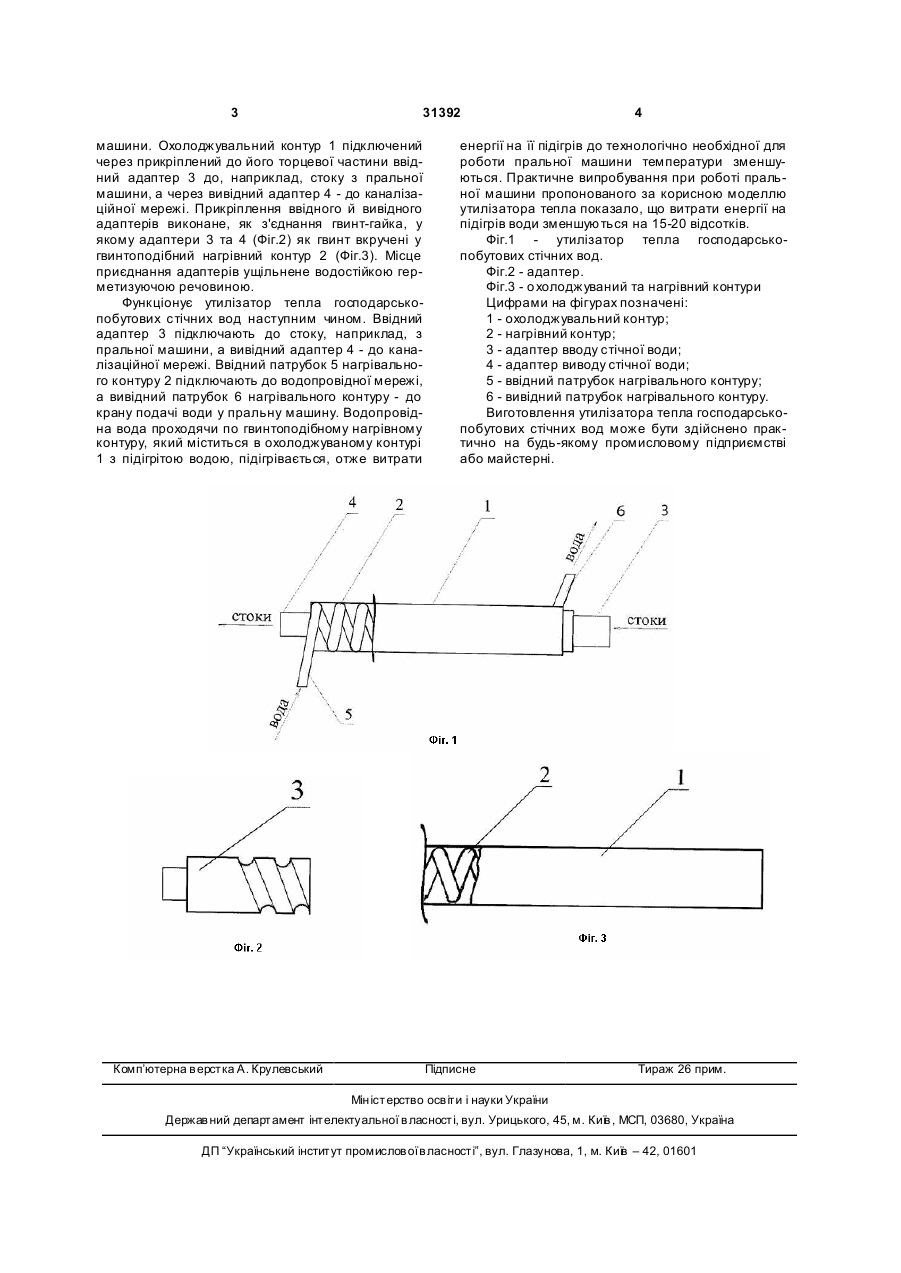

1. Утилізатор тепла господарсько-побутових стічних вод, який складається з охолоджуваного контуру та нагрівного контуру, який відрізняється тим, що нагрівний контур являє собою розташовану в о холоджуваному контурі гнучку гвинтоподібну трубу для підключення до водопровідної мережі, а охолоджуваний контур є кожухом з адаптерами для підключення до стічної мережі. 3 31392 машини. Охолоджувальний контур 1 підключений через прикріплений до його торцевої частини ввідний адаптер 3 до, наприклад, стоку з пральної машини, а через вивідний адаптер 4 - до каналізаційної мережі. Прикріплення ввідного й вивідного адаптерів виконане, як з'єднання гвинт-гайка, у якому адаптери 3 та 4 (Фіг.2) як гвинт вкручені у гвинтоподібний нагрівний контур 2 (Фіг.3). Місце приєднання адаптерів ущільнене водостійкою герметизуючою речовиною. Функціонує утилізатор тепла господарськопобутових стічних вод наступним чином. Ввідний адаптер 3 підключають до стоку, наприклад, з пральної машини, а вивідний адаптер 4 - до каналізаційної мережі. Ввідний патрубок 5 нагрівального контуру 2 підключають до водопровідної мережі, а вивідний патрубок 6 нагрівального контуру - до крану подачі води у пральну машину. Водопровідна вода проходячи по гвинтоподібному нагрівному контуру, який міститься в охолоджуваному контурі 1 з підігрітою водою, підігрівається, отже витрати Комп’ютерна в ерстка А. Крулевський 4 енергії на її підігрів до технологічно необхідної для роботи пральної машини температури зменшуються. Практичне випробування при роботі пральної машини пропонованого за корисною моделлю утилізатора тепла показало, що витрати енергії на підігрів води зменшуються на 15-20 відсотків. Фіг.1 - утилізатор тепла господарськопобутових стічних вод. Фіг.2 - адаптер. Фіг.3 - о холоджуваний та нагрівний контури Цифрами на фігурах позначені: 1 - охолоджувальний контур; 2 - нагрівний контур; 3 - адаптер вводу стічної води; 4 - адаптер виводу стічної води; 5 - ввідний патрубок нагрівального контуру; 6 - вивідний патрубок нагрівального контуру. Виготовлення утилізатора тепла господарськопобутових стічних вод може бути здійснено практично на будь-якому промисловому підприємстві або майстерні. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюUtilizer of heat of household-domestic sewage waters
Автори англійськоюSvyschuk Andrii Ivanovych
Назва патенту російськоюУтилизатор тепла хозяйственно-бытовых сточных вод
Автори російськоюСвищук Андрей Иванович
МПК / Мітки
МПК: F28D 1/00
Мітки: господарсько-побутових, тепла, стічних, вод, утилізатор
