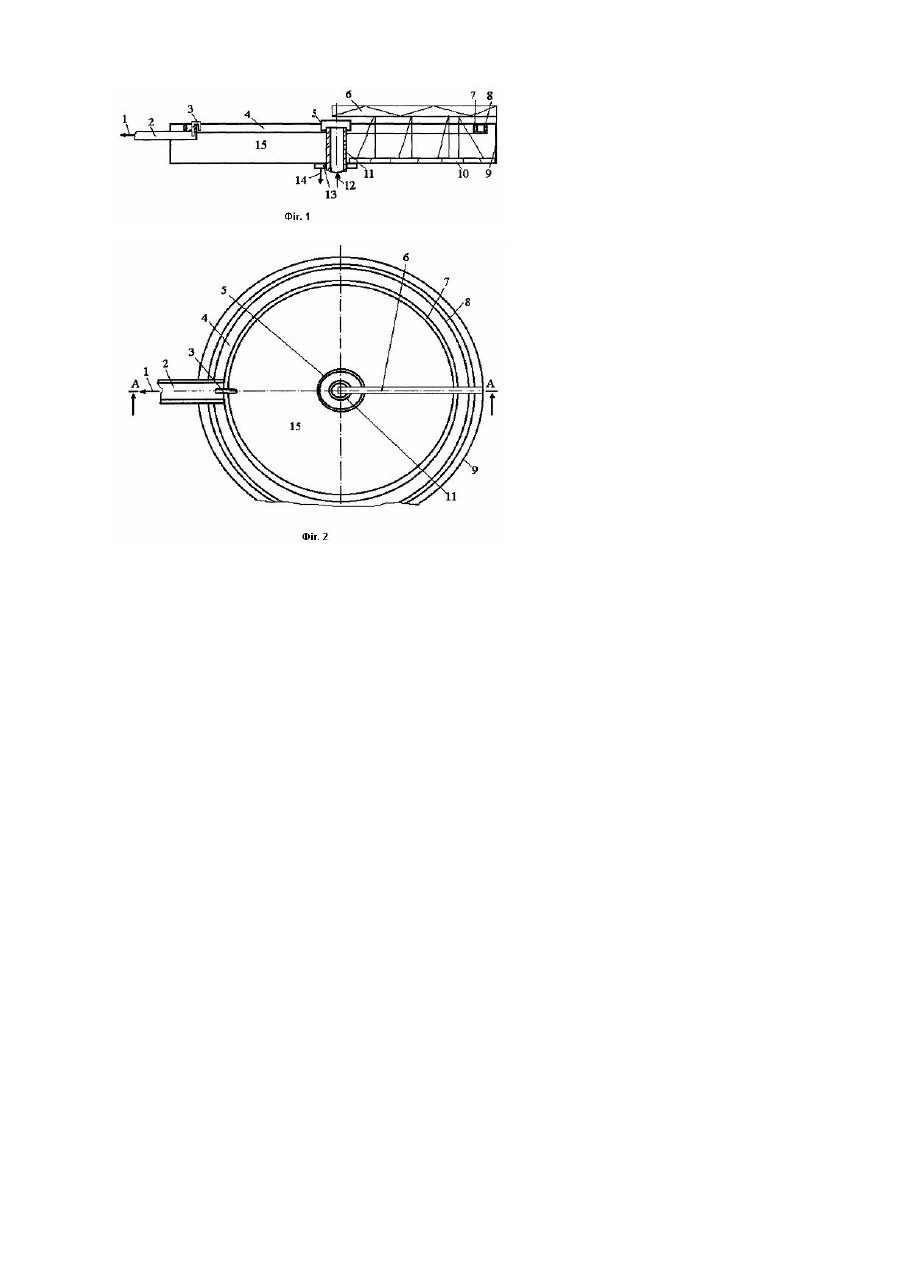

Радіальний відстійник для відстоювання побутових стічних вод

Винахід відноситься до пристроїв для гравітаційного відстоювання рідин і може бути використаний при біологічному очищенні побутових стічних вод. Відомий вертикальний відстійник для відстоювання побутових стічних вод, який містить круглий корпус і обладнаний центральним круговим лотком для введення стічних вод і периферійним лотком для збору освітленої води [С.В. Яковлев, Я.А. Карелин, Ю.М. Ласков, Ю.В. Воронов. Очистка производственных сточных вод. - М.: Стройиздат, 1985, с.61-62, рис.2.21]. У відомому вертикальному відстійнику малий діаметр корпусу, тому він має невелику пропускну здатність, тобто не більш як 196м 3/год. Найбільш близьким по своїй сутності і результату, що досягається, є радіальний відстійник для відстоювання побутових стічних вод, який містить чашоподібний корпус, скребковий механізм, центральний розподільчий пристрій у вигляді вертикально розташованої труби, по якою входять вихідні стічні води та навколо якої коаксиально розміщене напівзанурене кільце, і периферійний кільцевий лоток із зовнішньою і внутрішньою зливальними стінками, розташований поблизу стінки корпуса і поєднаний з водовідвідним каналом [С.В. Яковлев, Я.А. Карелин, Ю.М. Ласков, Ю.В. Воронов. Очистка производственных сточных вод. - М.: Стройиздат, 1985, с.66, рис.2.25]. У відомому пристрої при істотному збільшенні або зменшенні швидкості надходження стічних вод (наприклад, у ранковий час списів або в нічний час), кількість відстояних стічних вод істотно змінюється й очисна здатність активного мулу знижується, якість біологічного очищення стічних вод виявляється недостатньою. В основу винаходу поставлена задача удосконалення радіального відстійника для відстоювання побутових стічних вод, у якому периферійний кільцевий лоток обладнаний сифонами, за рахунок цього досягається постійна швидкість випуску стічни х вод при нерівномірному надходженні їх в відстійник і тим самим забезпечити сталість ступеня біологічного очищення побутови х стічних вод. Поставлена задача вирішується тим, що в радіальному відстійнику для відстоювання побутових стічних вод, який містить чашоподібний корпус, скребковий механізм, центральний розподільчий пристрій у вигляді вертикально розташованої труби, навколо якої коаксиально розміщена кільцева напівзанурена перегородка, і периферійний кільцевий лоток із зовнішньою і внутрішньою зливальними стінками, розташований поблизу стінки корпуса і поєднаний з водовідвідним каналом, на внутрішню зливальну стінку в місті поєднання периферійного кільцевого лотка з водовідвідним каналом встановлено один чи декілька сифонів. При невеликій швидкості надходження міських стічних вод, наприклад, у нічний час у порівнянні з ранковим часом, рівень води у відстійнику почне зменшуватися, тому що пропускна здатність переливних вікон підібрана таким чином, що вона ви ще цієї швидкості. Тому рівень води у відстійнику буде зменшуватися до визначеної межі. А коли подача води стане збільшуватися, то рівень води у відстійнику почне підвищуватися при практичній сталості скидання води на подальше очищення в аеротенк. При зниженні швидкості надходження стічних вод у відстійник рівень води у відстійній зоні стане знижуватися, за рахунок чого швидкість випуску води з відстійника буде більше швидкості її надходження у відстійник. Схематичне зображення радіального відстійника для відстоювання побутових стічних вод показано на фіг.1 (вертикальний розріз по А-А) та на фіг.2 (вид зверху). Радіальний відстійник для відстоювання побутових стічни х вод має трубопровід відстояних стічних вод 1, водовідвідний канал 2, сифон 3, збірний кільцевий лоток 4, кільцеву напівзанурену перегородку 5, скребковий механізм 6, внутрішню зливальну стінку 7, зовнішню зливальну стінку 8, чашоподібний корпус 9, скребачки 10, вертикально розташовану трубу 11, вхідну підземну трубу 12, приямок 13, вихідну підземну тр убу 14, басейн 15. Радіальний відстійник для відстоювання побутових стічних вод працює таким чином. Потік вихідних стічних вод через вхідну підземну трубу 12 самопливом по вертикально розташованій трубі 11 надходить безупинно у кільцеву напівзанурену перегородку 5, звідки знизу потрапляє в басейн 15. В цьому басейні стічні води відстоюються, осад за допомогою скребачок 10, які переміщуються скребковим механізмом 6, згрібається до приямку 13, з якого виходить через вихідну підземну трубу 14 за межі відстійника. Відстояні стічні води перетікають через внутрішню 7 і зовнішню зливальну стінку 8 в збірний кільцевий лоток 4 і далі у водовідвідний канал 2 (цей канал проходить скрізь стінку чашоподібного корпусу 9), з якого потрапляє в трубопровід відстояних стічних вод 1. Частина відстояних стічних вод з басейну 15 потрапляє самопливом в сифон 3, з якого витікає в водовідвідний канал 2, де поєднується зі стічними водами, які надходять зі збірного кільцевого лотку 4 і створюють потік відстояних стічних вод в тр убопроводі 1. При малій швидкості надходження вихідних стічних вод по вхідній підземній трубі 12 у відстійник (наприклад, у нічний час доби), точніше менше, ніж сумарна пропускна здатність сифону 3, рівень води у відстійнику буде знижуватися. При збільшенні швидкості надходження вихідних стічних вод по вхідній підземній трубі 12 на відстоювання, частина з них піде на підвищення рівня води в басейні 15 і в межі може досягти верхньої частини зливальних стінок 7 і 8. Тим самим буде гарантовано практично постійний випуск стічних вод в трубопровід 1, незалежно від коливань швидкості надходження вихідних стічних вод через вхідну підземну трубу 12 протягом доби. За рахунок внутрішнього діаметру сифон у 3 та їх кількості можливо досягти такого режиму, який буде забезпечувати коливання рівня води в басейні відстійника в бажаних межах. За рахунок підвищення чи зниження рівня буде забезпечуватися практична сталість подачі відстояних стічних вод на подальше очищення (в аеротенк). Наприклад, у відомому пристрої - радіальному відстійнику діаметром 30м при середній подачі стоків 625м 3/год і коефіцієнті нерівномірності надходження їх на очисні споруди рівному 1,1 коливання в подачі знаходяться в межах від 750 до 500м 3/год, тобто 20%. У пропонованому пристрої ці коливання звужені до меж від 640 до 610м 3/год, тобто 2,4%. Можливі зміни рівня у відстійнику доцільно обмежити межами Н=(1¸1,5)м. При значенні Н1,5м буде недостатньої ступінь відстоювання стічних вод. Запропонована конструкція радіального відстійника успішно випробувана на моделі, що має діаметр 1,5м і висоту 0,6м.
