Спосіб запалення агломераційної шихти

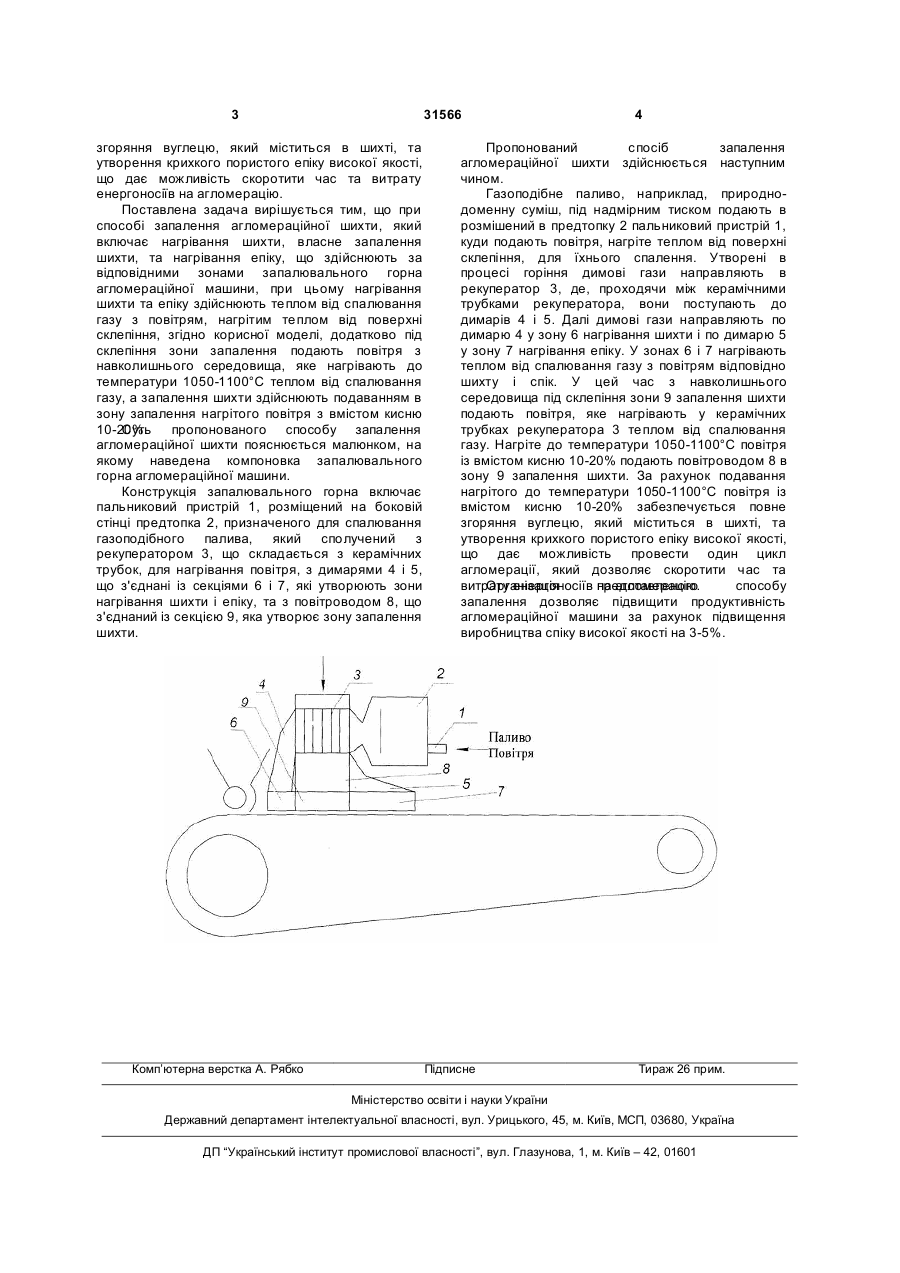

Спосіб запалення агломераційної шихти, що включає нагрівання шихти, власне запалення 3 31566 згоряння вуглецю, який міститься в шихті, та утворення крихкого пористого епіку високої якості, що дає можливість скоротити час та витрату енергоносіїв на агломерацію. Поставлена задача вирішується тим, що при способі запалення агломераційної шихти, який включає нагрівання шихти, власне запалення шихти, та нагрівання епіку, що здійснюють за відповідними зонами запалювального горна агломераційної машини, при цьому нагрівання шихти та епіку здійснюють теплом від спалювання газу з повітрям, нагрітим теплом від поверхні склепіння, згідно корисної моделі, додатково під склепіння зони запалення подають повітря з навколишнього середовища, яке нагрівають до температури 1050-1100°С теплом від спалювання газу, а запалення шихти здійснюють подаванням в зону запалення нагрітого повітря з вмістом кисню 10-20%. Суть пропонованого способу запалення агломераційної шихти пояснюється малюнком, на якому наведена компоновка запалювального горна агломераційної машини. Конструкція запалювального горна включає пальниковий пристрій 1, розміщений на боковій стінці предтопка 2, призначеного для спалювання газоподібного палива, який сполучений з рекуператором 3, що складається з керамічних трубок, для нагрівання повітря, з димарями 4 і 5, що з'єднані із секціями 6 і 7, які утворюють зони нагрівання шихти і епіку, та з повітроводом 8, що з'єднаний із секцією 9, яка утворює зону запалення шихти. Комп’ютерна верстка А. Рябко 4 Пропонований спосіб запалення агломераційної шихти здійснюється наступним чином. Газоподібне паливо, наприклад, природнодоменну суміш, під надмірним тиском подають в розмішений в предтопку 2 пальниковий пристрій 1, куди подають повітря, нагріте теплом від поверхні склепіння, для їхнього спалення. Утворені в процесі горіння димові гази направляють в рекуператор 3, де, проходячи між керамічними трубками рекуператора, вони поступають до димарів 4 і 5. Далі димові гази направляють по димарю 4 у зону 6 нагрівання шихти і по димарю 5 у зону 7 нагрівання епіку. У зонах 6 і 7 нагрівають теплом від спалювання газу з повітрям відповідно шихту і спік. У цей час з навколишнього середовища під склепіння зони 9 запалення шихти подають повітря, яке нагрівають у керамічних трубках рекуператора 3 теплом від спалювання газу. Нагріте до температури 1050-1100°С повітря із вмістом кисню 10-20% подають повітроводом 8 в зону 9 запалення шихти. За рахунок подавання нагрітого до температури 1050-1100°С повітря із вмістом кисню 10-20% забезпечується повне згоряння вуглецю, який міститься в шихті, та утворення крихкого пористого епіку високої якості, що дає можливість провести один цикл агломерації, який дозволяє скоротити час та витрату енергоносіїв на агломерацію. Організація представленого способу запалення дозволяє підвищити продуктивність агломераційної машини за рахунок підвищення виробництва спіку високої якості на 3-5%. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
