Електронний лічильник електричної енергії

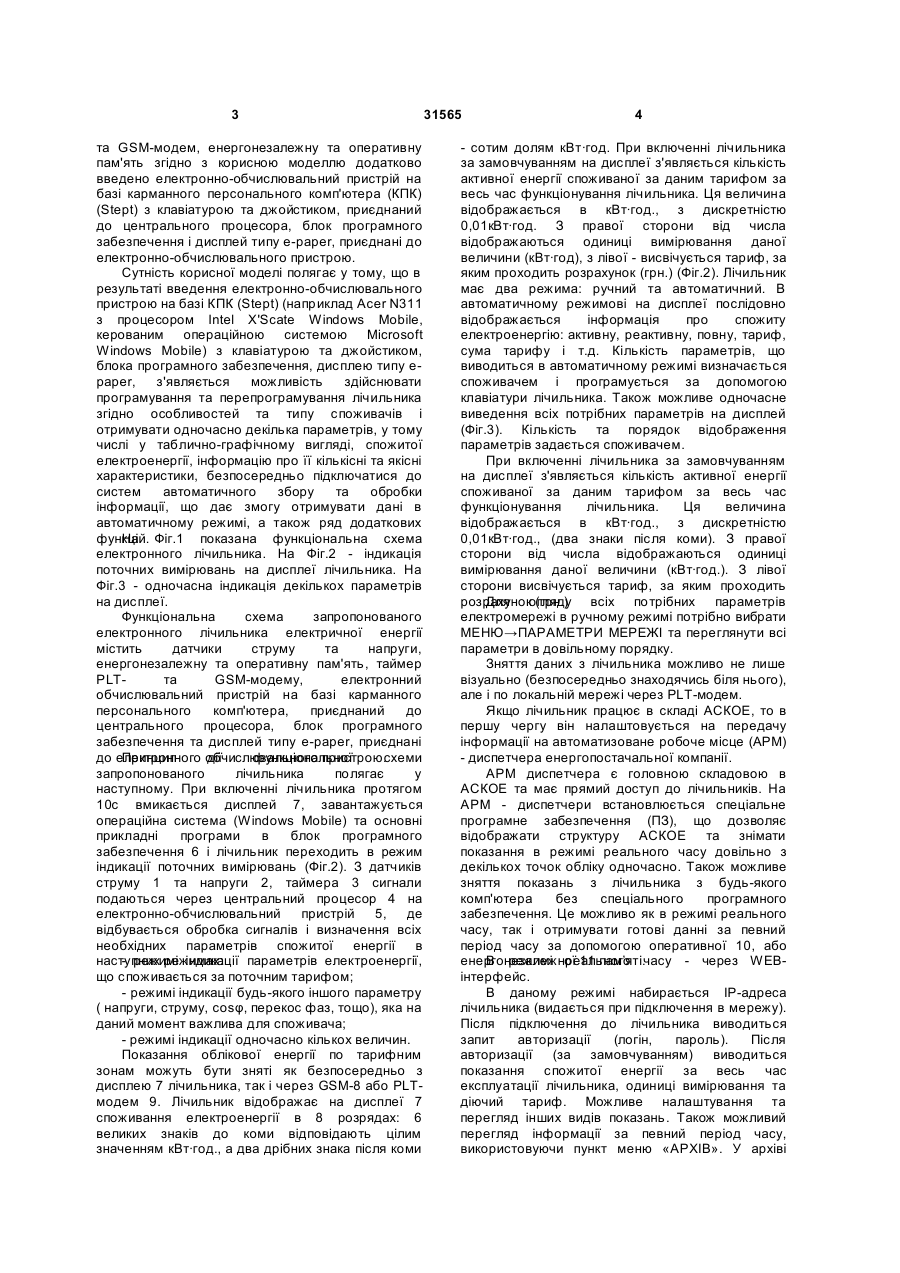

Електронний лічильник електричної енергії, що містить датчики струму та напруги, 3 та GSM-модем, енергонезалежну та оперативну пам'ять згідно з корисною моделлю додатково введено електронно-обчислювальний пристрій на базі карманного персонального комп'ютера (КПК) (Stept) з клавіатурою та джойстиком, приєднаний до центрального процесора, блок програмного забезпечення і дисплей типу е-рареr, приєднані до електронно-обчислювального пристрою. Сутність корисної моделі полягає у тому, що в результаті введення електронно-обчислювального пристрою на базі КПК (Stept) (наприклад Acer N311 з процесором Intel X'Scate Windows Mobile, керованим операційною системою Microsoft Windows Mobile) з клавіатурою та джойстиком, блока програмного забезпечення, дисплею типу ерареr, з'являється можливість здійснювати програмування та перепрограмування лічильника згідно особливостей та типу споживачів і отримувати одночасно декілька параметрів, у тому числі у таблично-графічному вигляді, спожитої електроенергії, інформацію про її кількісні та якісні характеристики, безпосередньо підключатися до систем автоматичного збору та обробки інформації, що дає змогу отримувати дані в автоматичному режимі, а також ряд додаткових функцій. Фіг.1 показана функціональна схема На електронного лічильника. На Фіг.2 - індикація поточних вимірювань на дисплеї лічильника. На Фіг.3 - одночасна індикація декількох параметрів на дисплеї. Функціональна схема запропонованого електронного лічильника електричної енергії містить датчики струму та напруги, енергонезалежну та оперативну пам'ять, таймер PLTта GSM-модему, електронний обчислювальний пристрій на базі карманного персонального комп'ютера, приєднаний до центрального процесора, блок програмного забезпечення та дисплей типу е-рареr, приєднані до електронного обчислювального пристрою. Принцип дії функціональної схеми запропонованого лічильника полягає у наступному. При включенні лічильника протягом 10с вмикається дисплей 7, завантажується операційна система (Windows Mobile) та основні прикладні програми в блок програмного забезпечення 6 і лічильник переходить в режим індикації поточних вимірювань (Фіг.2). З датчиків струму 1 та напруги 2, таймера 3 сигнали подаються через центральний процесор 4 на електронно-обчислювальний пристрій 5, де відбувається обробка сигналів і визначення всіх необхідних параметрів спожитої енергії в наступних режимах: - режимі індикації параметрів електроенергії, що споживається за поточним тарифом; - режимі індикації будь-якого іншого параметру ( напруги, струму, cosφ, перекос фаз, тощо), яка на даний момент важлива для споживача; - режимі індикації одночасно кількох величин. Показання облікової енергії по тарифним зонам можуть бути зняті як безпосередньо з дисплею 7 лічильника, так і через GSM-8 або PLTмодем 9. Лічильник відображає на дисплеї 7 споживання електроенергії в 8 розрядах: 6 великих знаків до коми відповідають цілим значенням кВт·год., а два дрібних знака після коми 31565 4 - сотим долям кВт·год. При включенні лічильника за замовчуванням на дисплеї з'являється кількість активної енергії споживаної за даним тарифом за весь час функціонування лічильника. Ця величина відображається в кВт·год., з дискретністю 0,01кВт·год. З правої сторони від числа відображаються одиниці вимірювання даної величини (кВт·год), з лівої - висвічується тариф, за яким проходить розрахунок (грн.) (Фіг.2). Лічильник має два режима: ручний та автоматичний. В автоматичному режимові на дисплеї послідовно відображається інформація про спожиту електроенергію: активну, реактивну, повну, тариф, сума тарифу і т.д. Кількість параметрів, що виводиться в автоматичному режимі визначається споживачем і програмується за допомогою клавіатури лічильника. Також можливе одночасне виведення всіх потрібних параметрів на дисплей (Фіг.3). Кількість та порядок відображення параметрів задається споживачем. При включенні лічильника за замовчуванням на дисплеї з'являється кількість активної енергії споживаної за даним тарифом за весь час функціонування лічильника. Ця величина відображається в кВт·год., з дискретністю 0,01кВт·год., (два знаки після коми). З правої сторони від числа відображаються одиниці вимірювання даної величини (кВт·год.). З лівої сторони висвічується тариф, за яким проходить розрахунок (грн.) Для огляду всіх потрібних параметрів електромережі в ручному режимі потрібно вибрати МЕНЮ→ПАРАМЕТРИ МЕРЕЖІ та переглянути всі параметри в довільному порядку. Зняття даних з лічильника можливо не лише візуально (безпосередньо знаходячись біля нього), але і по локальній мережі через PLT-модем. Якщо лічильник працює в складі АСКОЕ, то в першу чергу він налаштовується на передачу інформації на автоматизоване робоче місце (АРМ) - диспетчера енергопостачальної компанії. АРМ диспетчера є головною складовою в АСКОЕ та має прямий доступ до лічильників. На АРМ - диспетчери встановлюється спеціальне програмне забезпечення (ПЗ), що дозволяє відображати структуру АСКОЕ та знімати показання в режимі реального часу довільно з декількох точок обліку одночасно. Також можливе зняття показань з лічильника з будь-якого комп'ютера без спеціального програмного забезпечення. Це можливо як в режимі реального часу, так і отримувати готові данні за певний період часу за допомогою оперативної 10, або енергонезалежної 11 пам’яті.часу - через WEBВ режимі реального інтерфейс. В даному режимі набирається IP-адреса лічильника (видається при підключення в мережу). Після підключення до лічильника виводиться запит авторизації (логін, пароль). Після авторизації (за замовчуванням) виводиться показання спожитої енергії за весь час експлуатації лічильника, одиниці вимірювання та діючий тариф. Можливе налаштування та перегляд інших видів показань. Також можливий перегляд інформації за певний період часу, використовуючи пункт меню «АРХІВ». У архіві 5 31565 лічильник зберігає інформацію за 20 років експлуатації. При заповненні архіву з нього видаляється найстаріша інформація. Додаткові функції (за умови підключення до АСКОЕ) Додатково лічильник може самостійно відправляти інформацію про спожиту енергію. Відправка може бути як у вигляді e-mail, sms за допомогою GSM-модем 8, та поштового листа. Також можливе налаштування відображення на дисплеї в режимі реального часу (отримання даних за певний період часу), показників з декількох лічильників, які підключені до АСКОЕ (територіально лічильники можуть знаходитись на великих відстанях). Лічильник також може групувати та проводити обробку даних, виводячи їх на дисплей в зручному форматі для споживача, та можливе відправлення результатів на друк (через USB, Bluetooth, WI-FI) безпосередньо з лічильника. Лічильник має функцію підготовки розрахункових квитанцій на оплату за спожиту електроенергію за допомогою дисплею типу ерареr. Комп’ютерна верстка І.Скворцова 6 Програмування може виконуватись як з АРМ диспетчера, яке має функції віддаленого адміністратора, так і за допомогою клавіатури лічильника та текстових підказок на дисплеї. Оновлення програмного забезпечення, або встановлення нового ПЗ проводиться із сервера (АРМ - диспетчера) з бази ПЗ (якщо лічильник підключений до АСКОЕ). Або з будь-кого носія, який може бути підключений до лічильника через USB, Bluetooth, WI-FI. Запропонований електронний лічильник забезпечує можливість проводити програмування його функцій задля отримання різноманітних даних по спожитій електроенергії для конкретного типу споживачів; можливість отримувати та виводити на екран дисплею одночасно декілька параметрів електроенергії в тому числі у таблично-графічній формі; приєднуватись без додаткових пристроїв до систем АСКОЕ, АССОД і таким чином, суттєво розширити функціональні можливості існуючих електронних лічильників електричної енергії. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
