Кришка підводу

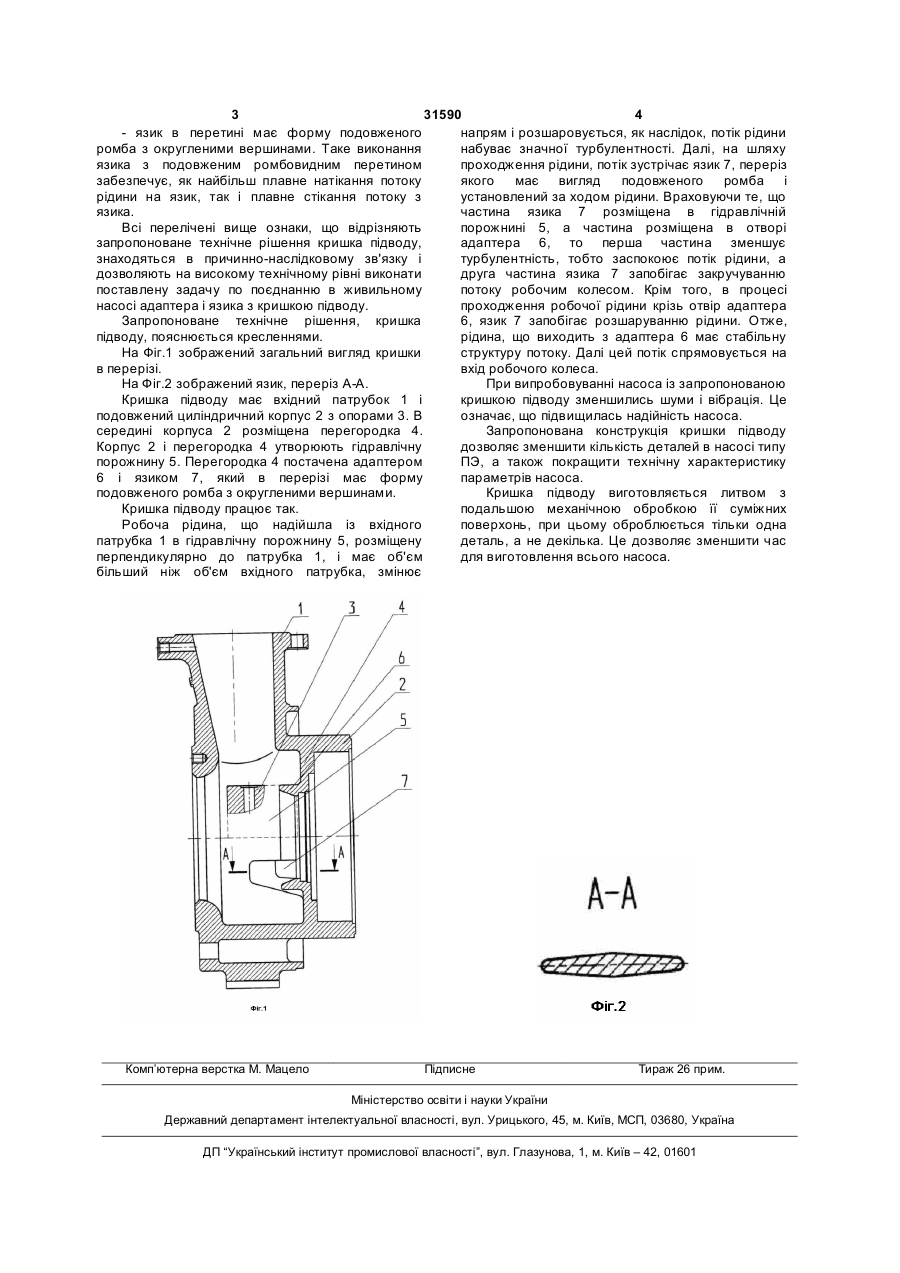

Кришка підводу, що містить вхідний патрубок і корпус з опорами, яка відрізняється тим, що корпус має подовжену циліндричну форму, всередині якого розміщена перегородка, яка разом з корпусом формує гідравлічну порожнину, при цьому перегородка оснащена адаптером і язиком, переріз якого має вигляд ромба з округленими вершинами. (19) (21) u200714798 (22) 26.12.2007 (24) 10.04.2008 (46) 10.04.2008, Бюл.№ 7, 2008 р. (72) ПРОКОПЕНКО ВОЛОДИМИР ІЛЛІЧ, UA, ШЕВЧЕНКО СЕРГІЙ МИХАЙЛОВИЧ, UA, ГОРБЕНКО ОЛЕКСАНДР БОРИСОВИЧ, UA (73) ТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ "СУМСЬКИЙ МАШИНОБУДІВНИЙ ЗАВОД", UA 3 31590 4 - язик в перетині має форму подовженого напрям і розшаровується, як наслідок, потік рідини ромба з округленими вершинами. Таке виконання набуває значної турбулентності. Далі, на шляху язика з подовженим ромбовидним перетином проходження рідини, потік зустрічає язик 7, переріз забезпечує, як найбільш плавне натікання потоку якого має вигляд подовженого ромба і рідини на язик, так і плавне стікання потоку з установлений за ходом рідини. Враховуючи те, що язика. частина язика 7 розміщена в гідравлічній Всі перелічені вище ознаки, що відрізняють порожнині 5, а частина розміщена в отворі запропоноване технічне рішення кришка підводу, адаптера 6, то перша частина зменшує знаходяться в причинно-наслідковому зв'язку і турбулентність, тобто заспокоює потік рідини, а дозволяють на високому технічному рівні виконати друга частина язика 7 запобігає закручуванню поставлену задачу по поєднанню в живильному потоку робочим колесом. Крім того, в процесі насосі адаптера і язика з кришкою підводу. проходження робочої рідини крізь отвір адаптера Запропоноване технічне рішення, кришка 6, язик 7 запобігає розшаруванню рідини. Отже, підводу, пояснюється кресленнями. рідина, що виходить з адаптера 6 має стабільну На Фіг.1 зображений загальний вигляд кришки структуру потоку. Далі цей потік спрямовується на в перерізі. вхід робочого колеса. На Фіг.2 зображений язик, переріз А-А. При випробовуванні насоса із запропонованою Кришка підводу має вхідний патрубок 1 і кришкою підводу зменшились шуми і вібрація. Це подовжений циліндричний корпус 2 з опорами 3. В означає, що підвищилась надійність насоса. середині корпуса 2 розміщена перегородка 4. Запропонована конструкція кришки підводу Корпус 2 і перегородка 4 утворюють гідравлічну дозволяє зменшити кількість деталей в насосі типу порожнину 5. Перегородка 4 постачена адаптером ПЭ, а також покращити технічну характеристику 6 і язиком 7, який в перерізі має форму параметрів насоса. подовженого ромба з округленими вершинами. Кришка підводу виготовляється литвом з Кришка підводу працює так. подальшою механічною обробкою її суміжних Робоча рідина, що надійшла із вхідного поверхонь, при цьому оброблюється тільки одна патрубка 1 в гідравлічну порожнину 5, розміщену деталь, а не декілька. Це дозволяє зменшити час перпендикулярно до патрубка 1, і має об'єм для виготовлення всього насоса. більший ніж об'єм вхідного патрубка, змінює Комп’ютерна верстка М. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
