Різальний апарат

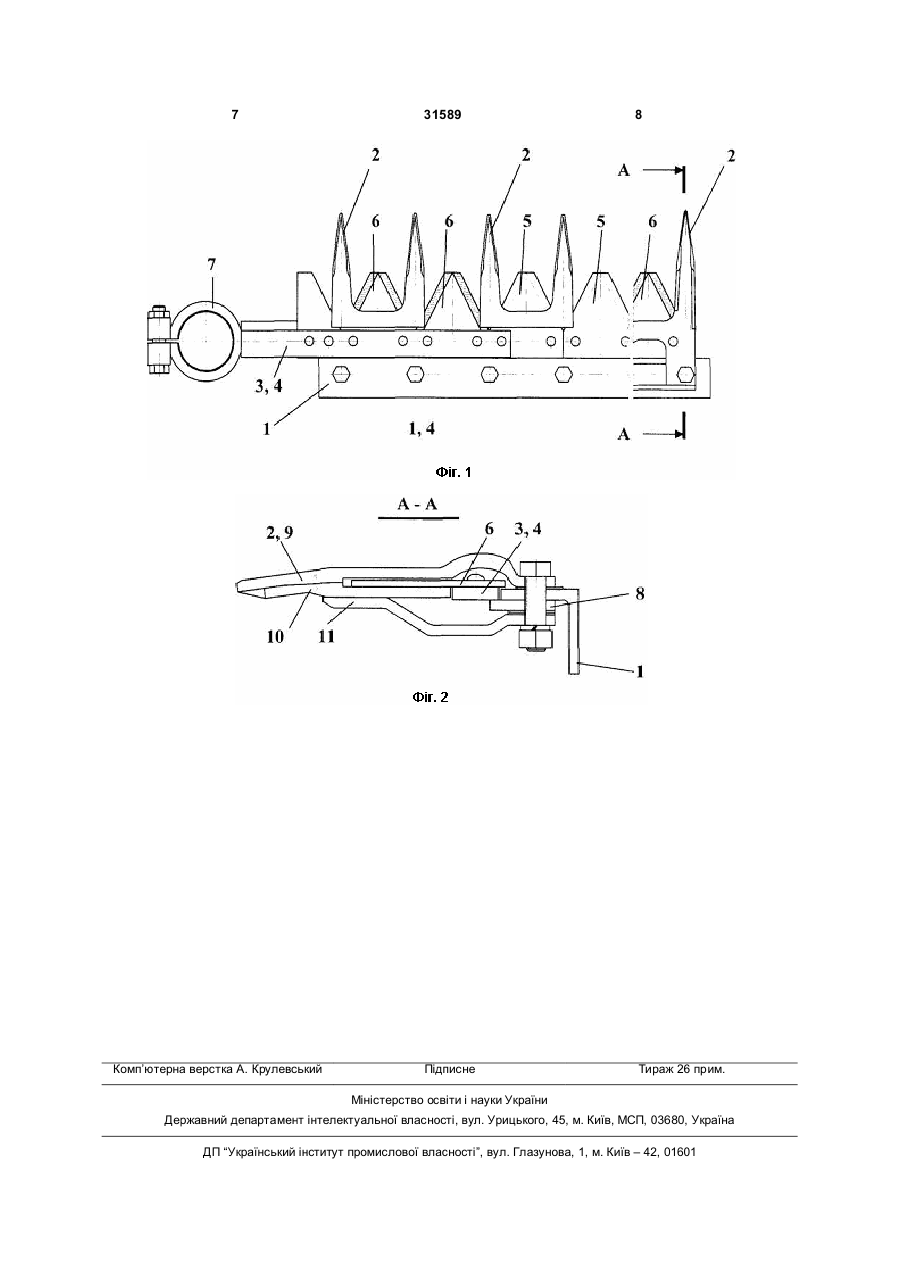

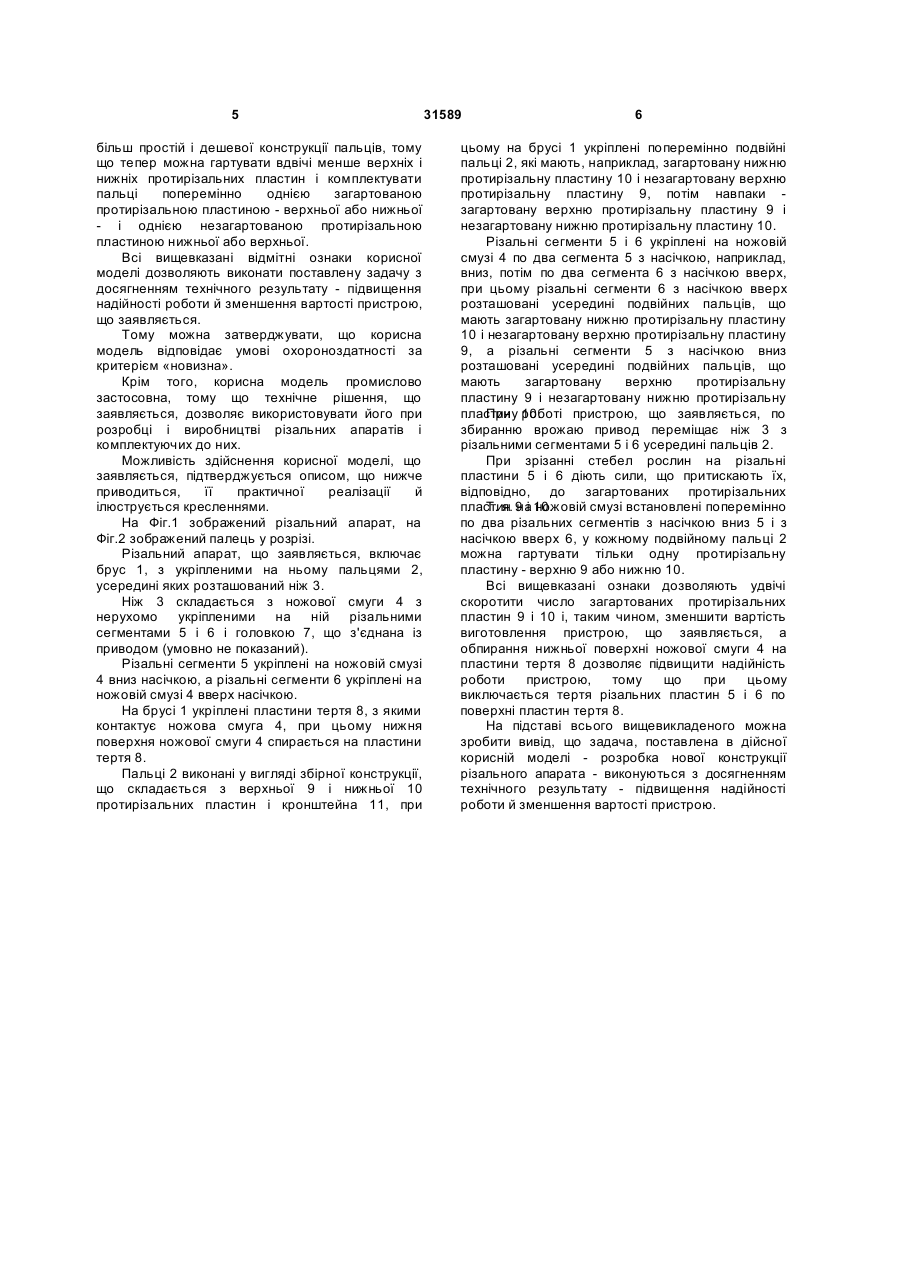

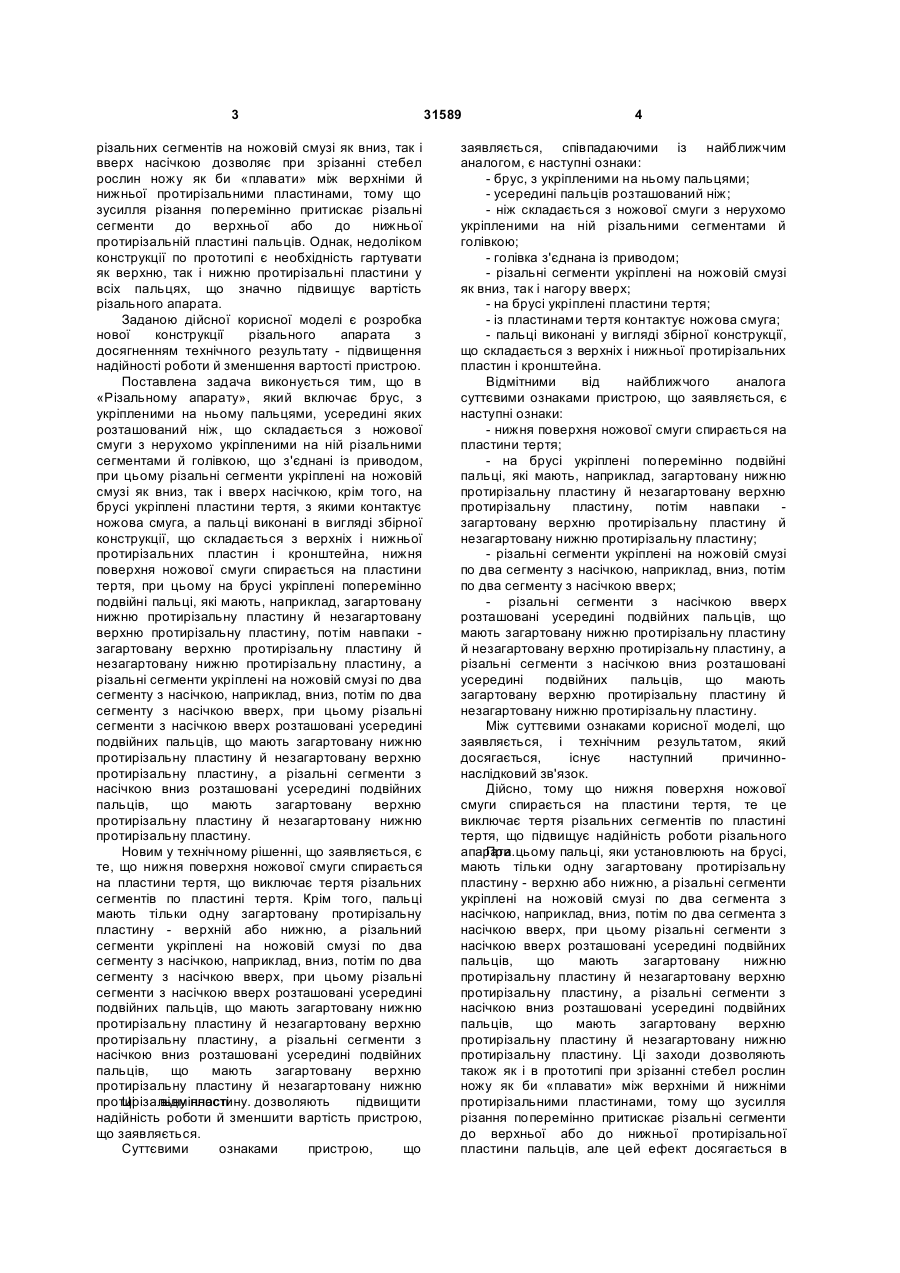

Різальний апарат, який включає брус з укріпленими на ньому пальцями, усередині яких розташований ніж, що складається з ножової смуги з нерухомо укріпленими на ній різальними сегментами і головкою, що з'єднана із приводом, при цьому різальні сегменти укріплені на ножовій смузі як вниз, так і вверх насічкою, крім того, на брусі укріплені пластини тертя, з якими контактує ножова смуга, а пальці виконані у вигляді збірної конструкції, що складається з верхньої і нижньої протирізальних пластин і кронштейна, який 3 різальних сегментів на ножовій смузі як вниз, так і вверх насічкою дозволяє при зрізанні стебел рослин ножу як би «плавати» між верхніми й нижньої протирізальними пластинами, тому що зусилля різання поперемінно притискає різальні сегменти до верхньої або до нижньої протирізальній пластині пальців. Однак, недоліком конструкції по прототипі є необхідність гартувати як верхню, так і нижню протирізальні пластини у всіх пальцях, що значно підвищує вартість різального апарата. Заданою дійсної корисної моделі є розробка нової конструкції різального апарата з досягненням технічного результату - підвищення надійності роботи й зменшення вартості пристрою. Поставлена задача виконується тим, що в «Різальному апарату», який включає брус, з укріпленими на ньому пальцями, усередині яких розташований ніж, що складається з ножової смуги з нерухомо укріпленими на ній різальними сегментами й голівкою, що з'єднані із приводом, при цьому різальні сегменти укріплені на ножовій смузі як вниз, так і вверх насічкою, крім того, на брусі укріплені пластини тертя, з якими контактує ножова смуга, а пальці виконані в вигляді збірної конструкції, що складається з верхніх і нижньої протирізальних пластин і кронштейна, нижня поверхня ножової смуги спирається на пластини тертя, при цьому на брусі укріплені поперемінно подвійні пальці, які мають, наприклад, загартовану нижню протирізальну пластину й незагартовану верхню протирізальну пластину, потім навпаки загартовану верхню протирізальну пластину й незагартовану нижню протирізальну пластину, а різальні сегменти укріплені на ножовій смузі по два сегменту з насічкою, наприклад, вниз, потім по два сегменту з насічкою вверх, при цьому різальні сегменти з насічкою вверх розташовані усередині подвійних пальців, що мають загартовану нижню протирізальну пластину й незагартовану верхню протирізальну пластину, а різальні сегменти з насічкою вниз розташовані усередині подвійних пальців, що мають загартовану верхню протирізальну пластину й незагартовану нижню протирізальну пластину. Новим у технічному рішенні, що заявляється, є те, що нижня поверхня ножової смуги спирається на пластини тертя, що виключає тертя різальних сегментів по пластині тертя. Крім того, пальці мають тільки одну загартовану протирізальну пластину - верхній або нижню, а різальний сегменти укріплені на ножовій смузі по два сегменту з насічкою, наприклад, вниз, потім по два сегменту з насічкою вверх, при цьому різальні сегменти з насічкою вверх розташовані усередині подвійних пальців, що мають загартовану нижню протирізальну пластину й незагартовану верхню протирізальну пластину, а різальні сегменти з насічкою вниз розташовані усередині подвійних пальців, що мають загартовану верхню протирізальну пластину й незагартовану нижню протирізальну пластину. дозволяють Ці відмінності підвищити надійність роботи й зменшити вартість пристрою, що заявляється. Суттєвими ознаками пристрою, що 31589 4 заявляється, співпадаючими із найближчим аналогом, є наступні ознаки: - брус, з укріпленими на ньому пальцями; - усередині пальців розташований ніж; - ніж складається з ножової смуги з нерухомо укріпленими на ній різальними сегментами й голівкою; - голівка з'єднана із приводом; - різальні сегменти укріплені на ножовій смузі як вниз, так і нагору вверх; - на брусі укріплені пластини тертя; - із пластинами тертя контактує ножова смуга; - пальці виконані у вигляді збірної конструкції, що складається з верхніх і нижньої протирізальних пластин і кронштейна. Відмітними від найближчого аналога суттєвими ознаками пристрою, що заявляється, є наступні ознаки: - нижня поверхня ножової смуги спирається на пластини тертя; - на брусі укріплені поперемінно подвійні пальці, які мають, наприклад, загартовану нижню протирізальну пластину й незагартовану верхню протирізальну пластину, потім навпаки загартовану верхню протирізальну пластину й незагартовану нижню протирізальну пластину; - різальні сегменти укріплені на ножовій смузі по два сегменту з насічкою, наприклад, вниз, потім по два сегменту з насічкою вверх; - різальні сегменти з насічкою вверх розташовані усередині подвійних пальців, що мають загартовану нижню протирізальну пластину й незагартовану верхню протирізальну пластину, а різальні сегменти з насічкою вниз розташовані усередині подвійних пальців, що мають загартовану верхню протирізальну пластину й незагартовану нижню протирізальну пластину. Між суттєвими ознаками корисної моделі, що заявляється, і технічним результатом, який досягається, існує наступний причиннонаслідковий зв'язок. Дійсно, тому що нижня поверхня ножової смуги спирається на пластини тертя, те це виключає тертя різальних сегментів по пластині тертя, що підвищує надійність роботи різального апарата. цьому пальці, яки установлюють на брусі, При мають тільки одну загартовану протирізальну пластину - верхню або нижню, а різальні сегменти укріплені на ножовій смузі по два сегмента з насічкою, наприклад, вниз, потім по два сегмента з насічкою вверх, при цьому різальні сегменти з насічкою вверх розташовані усередині подвійних пальців, що мають загартовану нижню протирізальну пластину й незагартовану верхню протирізальну пластину, а різальні сегменти з насічкою вниз розташовані усередині подвійних пальців, що мають загартовану верхню протирізальну пластину й незагартовану нижню протирізальну пластину. Ці заходи дозволяють також як і в прототипі при зрізанні стебел рослин ножу як би «плавати» між верхніми й нижніми протирізальними пластинами, тому що зусилля різання поперемінно притискає різальні сегменти до верхньої або до нижньої протирізальної пластини пальців, але цей ефект досягається в 5 більш простій і дешевої конструкції пальців, тому що тепер можна гартувати вдвічі менше верхніх і нижніх протирізальних пластин і комплектувати пальці поперемінно однією загартованою протирізальною пластиною - верхньої або нижньої - і однією незагартованою протирізальною пластиною нижньої або верхньої. Всі вищевказані відмітні ознаки корисної моделі дозволяють виконати поставлену задачу з досягненням технічного результату - підвищення надійності роботи й зменшення вартості пристрою, що заявляється. Тому можна затверджувати, що корисна модель відповідає умові охороноздатності за критерієм «новизна». Крім того, корисна модель промислово застосовна, тому що технічне рішення, що заявляється, дозволяє використовувати його при розробці і виробництві різальних апаратів і комплектуючих до них. Можливість здійснення корисної моделі, що заявляється, підтверджується описом, що нижче приводиться, її практичної реалізації й ілюструється кресленнями. На Фіг.1 зображений різальний апарат, на Фіг.2 зображений палець у розрізі. Різальний апарат, що заявляється, включає брус 1, з укріпленими на ньому пальцями 2, усередині яких розташований ніж 3. Ніж 3 складається з ножової смуги 4 з нерухомо укріпленими на ній різальними сегментами 5 і 6 і головкою 7, що з'єднана із приводом (умовно не показаний). Різальні сегменти 5 укріплені на ножовій смузі 4 вниз насічкою, а різальні сегменти 6 укріплені на ножовій смузі 4 вверх насічкою. На брусі 1 укріплені пластини тертя 8, з якими контактує ножова смуга 4, при цьому нижня поверхня ножової смуги 4 спирається на пластини тертя 8. Пальці 2 виконані у вигляді збірної конструкції, що складається з верхньої 9 і нижньої 10 протирізальних пластин і кронштейна 11, при 31589 6 цьому на брусі 1 укріплені поперемінно подвійні пальці 2, які мають, наприклад, загартовану нижню протирізальну пластину 10 і незагартовану верхню протирізальну пластину 9, потім навпаки загартовану верхню протирізальну пластину 9 і незагартовану нижню протирізальну пластину 10. Різальні сегменти 5 і 6 укріплені на ножовій смузі 4 по два сегмента 5 з насічкою, наприклад, вниз, потім по два сегмента 6 з насічкою вверх, при цьому різальні сегменти 6 з насічкою вверх розташовані усередині подвійних пальців, що мають загартовану нижню протирізальну пластину 10 і незагартовану верхню протирізальну пластину 9, а різальні сегменти 5 з насічкою вниз розташовані усередині подвійних пальців, що мають загартовану верхню протирізальну пластину 9 і незагартовану нижню протирізальну пластину роботі пристрою, що заявляється, по При 10. збиранню врожаю привод переміщає ніж 3 з різальними сегментами 5 і 6 усередині пальців 2. При зрізанні стебел рослин на різальні пластини 5 і 6 діють сили, що притискають їх, відповідно, до загартованих протирізальних пластин 9 і 10. Т. я. на ножовій смузі встановлені поперемінно по два різальних сегментів з насічкою вниз 5 і з насічкою вверх 6, у кожному подвійному пальці 2 можна гартувати тільки одну протирізальну пластину - верхню 9 або нижню 10. Всі вищевказані ознаки дозволяють удвічі скоротити число загартованих протирізальних пластин 9 і 10 і, таким чином, зменшити вартість виготовлення пристрою, що заявляється, а обпирання нижньої поверхні ножової смуги 4 на пластини тертя 8 дозволяє підвищити надійність роботи пристрою, тому що при цьому виключається тертя різальних пластин 5 і 6 по поверхні пластин тертя 8. На підставі всього вищевикладеного можна зробити вивід, що задача, поставлена в дійсної корисній моделі - розробка нової конструкції різального апарата - виконуються з досягненням технічного результату - підвищення надійності роботи й зменшення вартості пристрою. 7 Комп’ютерна верстка А. Крулевський 31589 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
