Пересувна самогодівниця
Номер патенту: 31614
Опубліковано: 10.04.2008
Формула / Реферат
Пересувна самогодівниця, що включає розміщений на ходовій рамі бункер з повздовжніми та поперечними бортами, двома повздовжніми рухомими перегородками всередині нього, шарнірно з'єднаними зверху і подовженими знизу гумовими стрічками, а також виконані в повздовжніх бортах вікна, в нижній частині яких кріпляться кормові лотки, яка відрізняється тим, що рухомі перегородки за допомогою кронштейнів і вушок з'єднані з пружинними механізмами відповідної жорсткості, які змонтовані на передньому і задньому бортах бункера, в останніх виконані дугоподібні прорізі для переміщення кронштейнів при зміні положення перегородок, причому до кронштейнів кріпляться троси, інші кінці яких через ліву і праву навивки приєднані до повздовжнього вала, розміщеного під дном бункера і оснащеного привідним пристроєм.
Текст

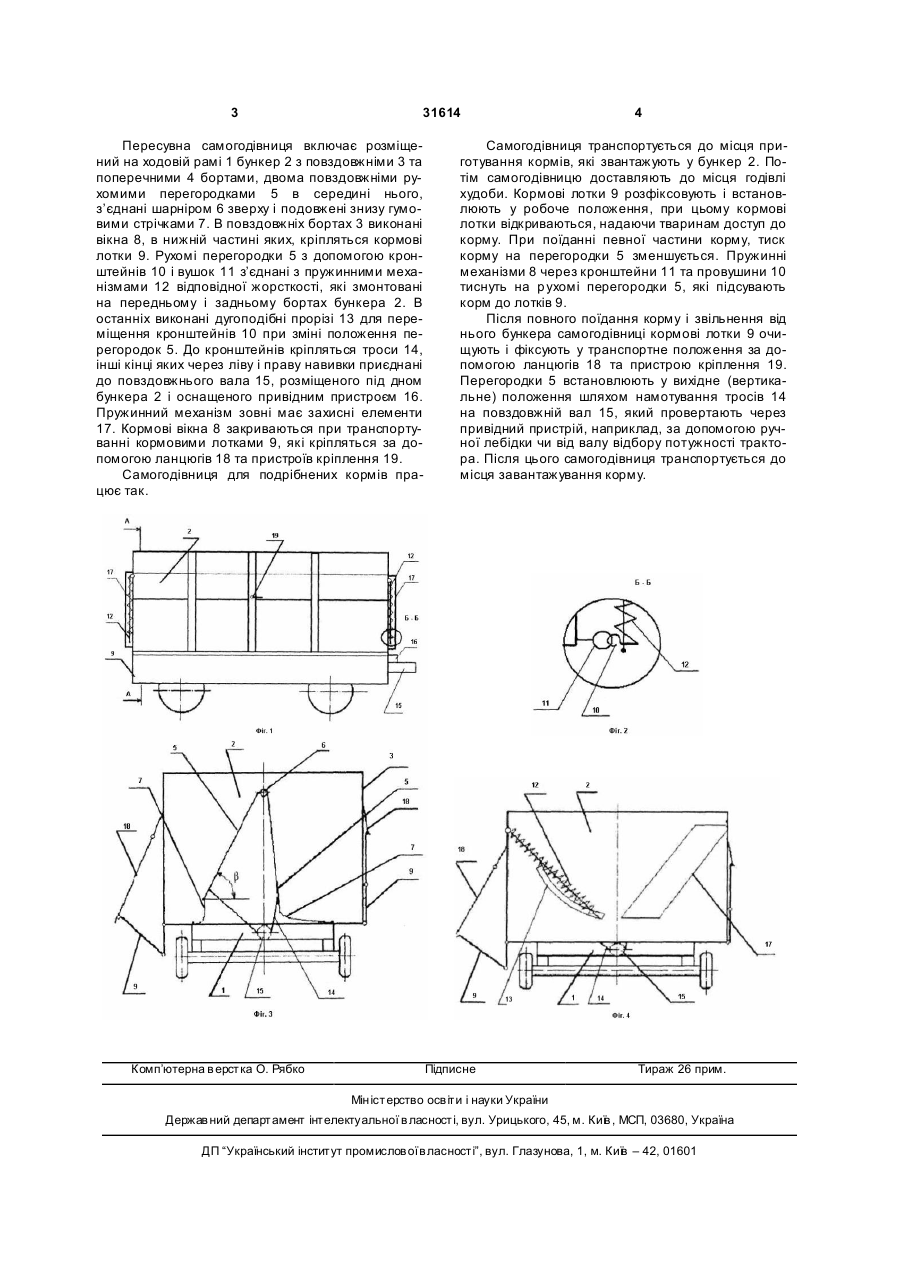

Пересувна самогодівниця, що включає розміщений на ходовій рамі бункер з повздовжніми та поперечними бортами, двома повздовжніми рухомими перегородками всередині нього, шарнірно з'єднаними зверху і подовженими знизу гумовими 3 31614 Пересувна самогодівниця включає розміщений на ходовій рамі 1 бункер 2 з повздовжніми 3 та поперечними 4 бортами, двома повздовжніми рухомими перегородками 5 в середині нього, з’єднані шарніром 6 зверху і подовжені знизу гумовими стрічками 7. В повздовжніх бортах 3 виконані вікна 8, в нижній частині яких, кріпляться кормові лотки 9. Рухомі перегородки 5 з допомогою кронштейнів 10 і вушок 11 з’єднані з пружинними механізмами 12 відповідної жорсткості, які змонтовані на передньому і задньому бортах бункера 2. В останніх виконані дугоподібні прорізі 13 для переміщення кронштейнів 10 при зміні положення перегородок 5. До кронштейнів кріпляться троси 14, інші кінці яких через ліву і праву навивки приєднані до повздовжнього вала 15, розміщеного під дном бункера 2 і оснащеного привідним пристроєм 16. Пружинний механізм зовні має захисні елементи 17. Кормові вікна 8 закриваються при транспортуванні кормовими лотками 9, які кріпляться за допомогою ланцюгів 18 та пристроїв кріплення 19. Самогодівниця для подрібнених кормів працює так. Комп’ютерна в ерстка О. Рябко 4 Самогодівниця транспортується до місця приготування кормів, які звантажують у бункер 2. Потім самогодівницю доставляють до місця годівлі худоби. Кормові лотки 9 розфіксовують і встановлюють у робоче положення, при цьому кормові лотки відкриваються, надаючи тваринам доступ до корму. При поїданні певної частини корму, тиск корму на перегородки 5 зменшується. Пружинні механізми 8 через кронштейни 11 та провушини 10 тиснуть на р ухомі перегородки 5, які підсувають корм до лотків 9. Після повного поїдання корму і звільнення від нього бункера самогодівниці кормові лотки 9 очищують і фіксують у транспортне положення за допомогою ланцюгів 18 та пристрою кріплення 19. Перегородки 5 встановлюють у вихідне (вертикальне) положення шляхом намотування тросів 14 на повздовжній вал 15, який провертають через привідний пристрій, наприклад, за допомогою ручної лебідки чи від валу відбору потужності трактора. Після цього самогодівниця транспортується до місця завантажування корму. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMovable self-feeder
Автори англійськоюRevenko Ivan Ivanovych, Lisovenko Tetiana Oleksiivna
Назва патенту російськоюПередвижная самокормушка
Автори російськоюРевенко Иван Иванович, Лисовенко Татьяна Алексеевна
МПК / Мітки
МПК: B62D 63/00, A01K 5/01
Мітки: самогодівниця, пересувна
