Пересувна самогодівниця для тварин

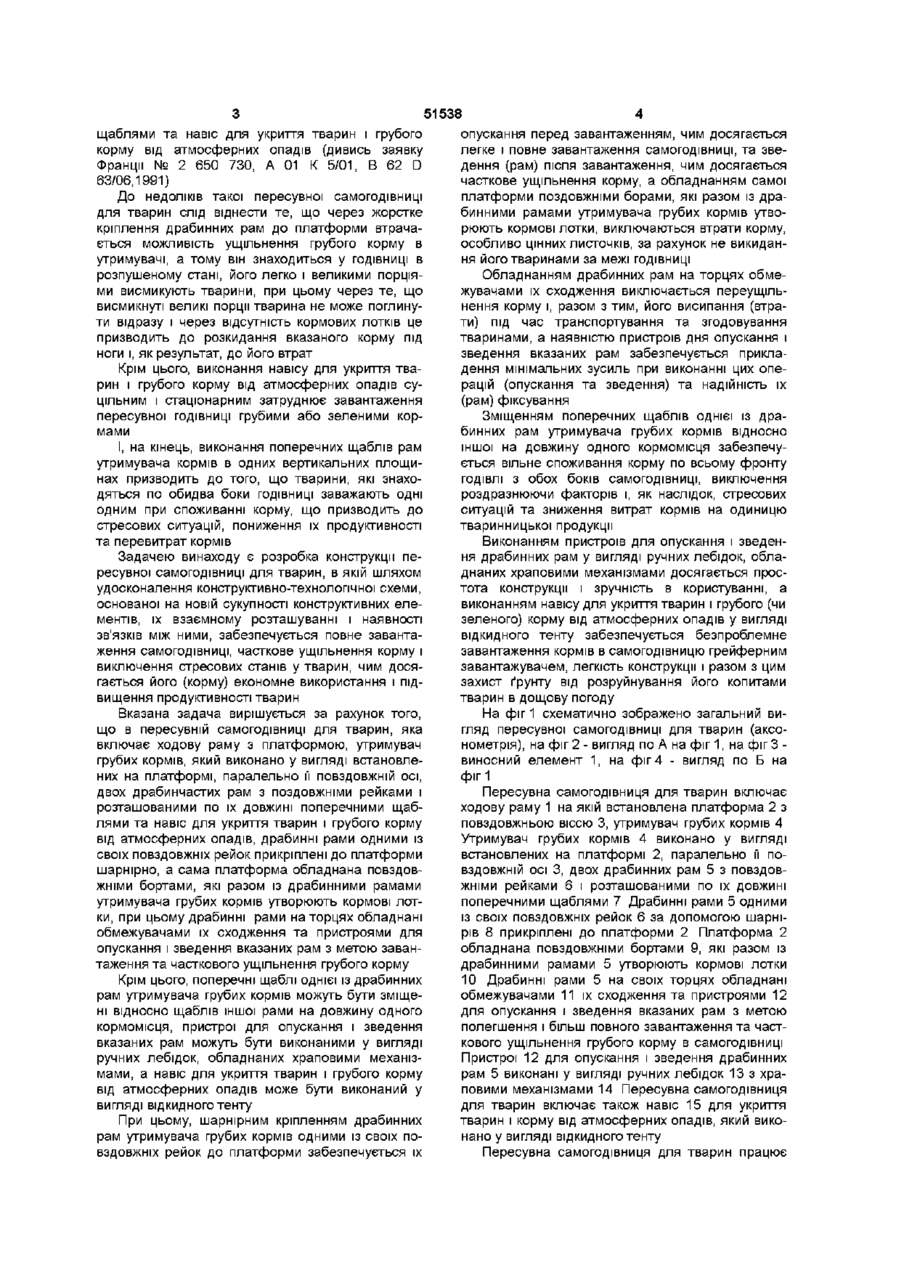

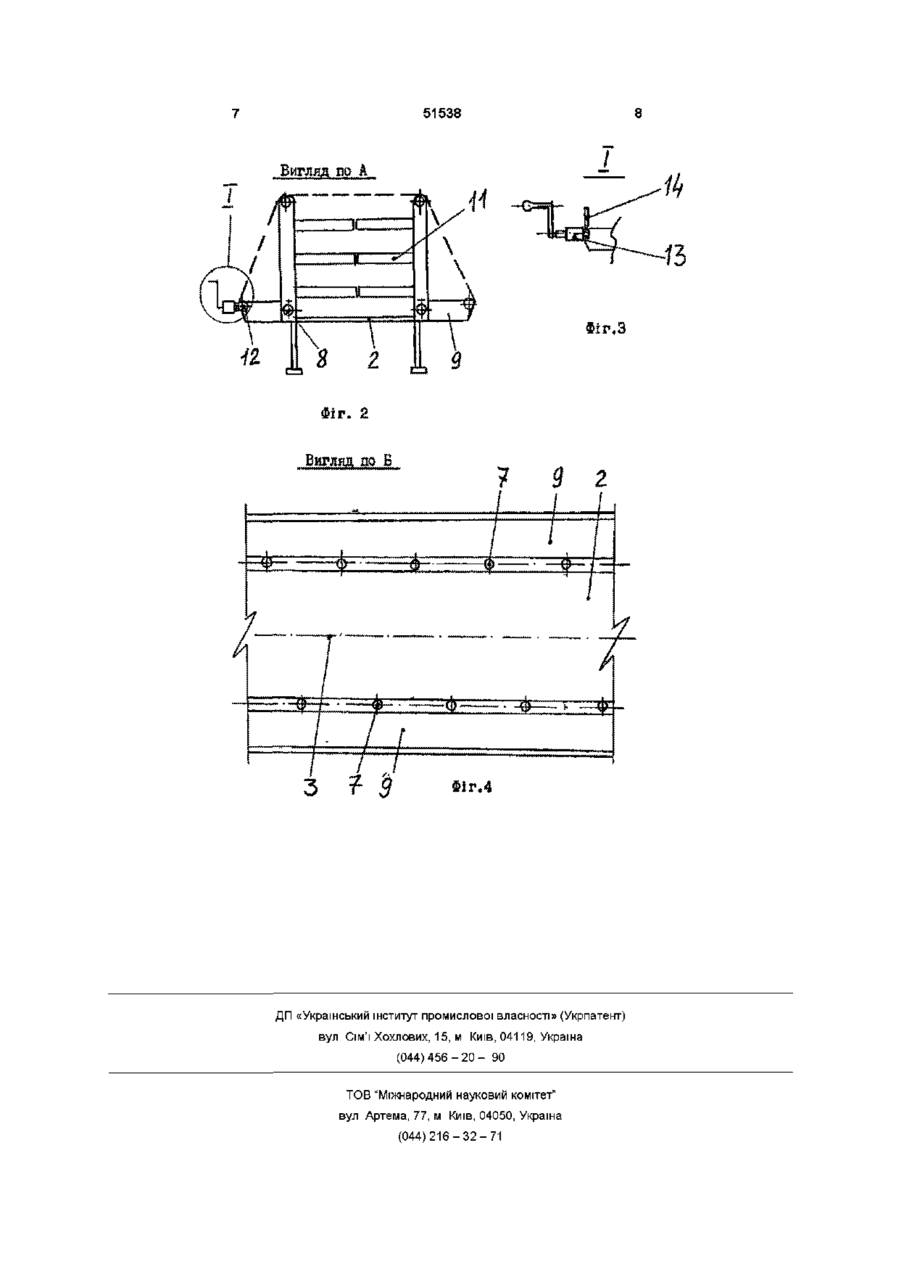

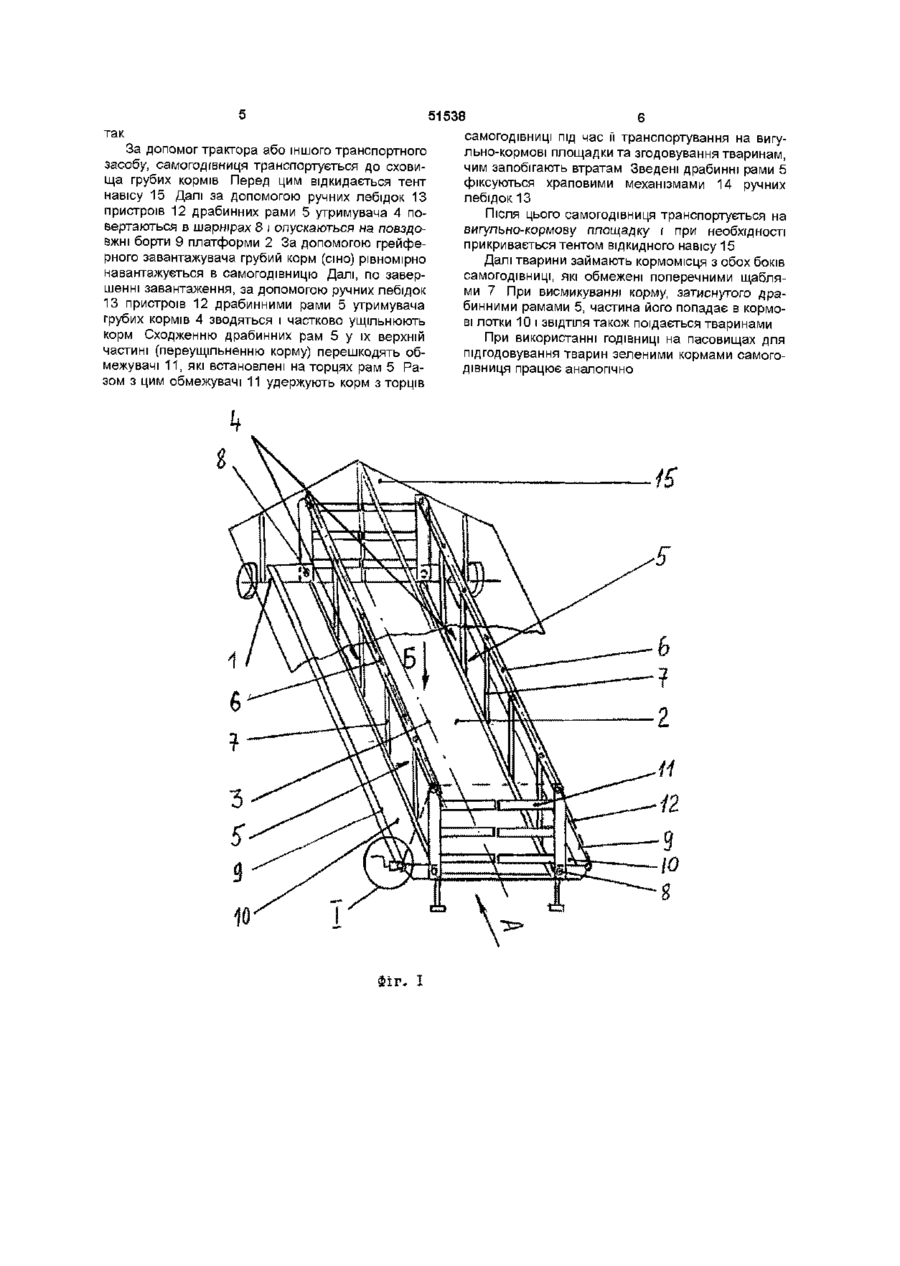

1 Пересувна самогодівниця для тварин, яка включає ходову раму з платформою, утримувач грубих кормів, який виконаний у вигляді встановлених на платформі, паралельно її повздовжній осі, двох драбинних рам з повздовжніми рейками і розташованими по їх довжині поперечними щаблями, навіс для укриття тварин і грубого корму від атмосферних опадів, яка відрізняється тим, що драбинні рами одними із своїх повздовжніх рейок Винахід відноситься до області сільськогосподарського виробництва, зокрема до самогодівниць для тварин і може бути ефективно використаним на вигульно-кормових майданчиках та пасовищах (для ПІДГОДІВЛІ тварин) ферм по виробництву яловичини, молока, баранини і т і ВІДОМІ пересувні самогодівниці для тварин, які включають ходову раму, утримувачі грубих кормів, які виконано у вигляді двох драбинчастих рам з повздовжніми рейками і розташованими по їх довжині поперечними щаблями та навіс для укриття тварин і грубого корму від атмосферних опадів (дивись, наприклад, авт свід СРСР № 1804292, А 01 К 5/00,1993) До недоліків таких пересувних самогодівниць слід віднести те, що V - подібна і жорстка установка драбиннних рам утримувача призводить до поїдання грубого корму насамперед у нижній вузькій частині і, коли вказаний корм вибирається в нижній частині ГОДІВНИЦІ то у верхній и частині і вище - під навісом проходить його заклинювання і створення склепінь, тобто корм зависає В зв'язку з цим тва прикріплені до платформи шарнірно, а сама платформа обладнана повздовжніми бортами, які разом із драбинними рамами утримувача грубих кормів утворюють кормові лотки, при цьому драбинні рами на торцях обладнані обмежувачами їх сходження та пристроями для опускання і зведення вказаних рам для завантаження та часткового ущільнення грубого корму 2 Пересувна самогодівниця по п 1, яка відрізняється тим, що поперечні щаблі однієї із драбинних рам утримувача грубих кормів зміщені відносно щаблів іншої рами на довжину одного кормомісця 3 Пересувна самогодівниця по пп 1 і 2, яка відрізняється тим, що пристрої для опускання і зведення драбинних рам виконані у вигляді ручних лебідок, обладнаних храповими механізмами 4 Пересувна самогодівниця по пп 1, 2 і 3, яка відрізняється тим, що навіс для укриття тварин і грубого корму від атмосферних опадів виконаний у вигляді відкидного тенту рини, особливо невеликі, такі як телята чи ВІВЦІ, не можуть спожити корм, що знаходиться у верхній частині ГОДІВНИЦІ і під навісом Далі, верхнє завантаження грубого корму через люк призводить до нерівномірного завантаження самогодівниць - над люком корму знаходиться найбільше, а по краях найменше Крім цього, відсутність кормових лотків призводить до розкидання тваринами і втрат корму І, на кінець, така самогодівниця складна по конструкції, технології прибирання екскрементів та матеріаломістка, її не можна використати на пасовищах для ПІДГОДІВЛІ тварин зеленими кормами в періоди пониження продуктивності травостою на пасовищах За прототип прийнято найбільш близьку по технічній суті пересувну самогодівницю для тварин, яка включає ходову раму з платформою, утримувач грубих кормів, який виконано у вигляді встановлених на платформі, паралельно її поздовжній осі, двох драбинних рам з поздовжніми рейками і розташованими по їх довжині поперечними 00 со Ю ю 51538 щаблями та навіс для укриття тварин і грубого корму від атмосферних опадів (дивись заявку Франції № 2 650 730, А 01 К 5/01, В 62 D 63/06,1991) До недоліків такої пересувної самогодівниці для тварин слід віднести те, що через жорстке кріплення драбинних рам до платформи втрачається можливість ущільнення грубого корму в утримувачі, а тому він знаходиться у ГОДІВНИЦІ В розпушеному стані, його легко і великими порціями висмикують тварини, при цьому через те, що висмикнуті великі порції тварина не може поглинути відразу і через відсутність кормових лотків це призводить до розкидання вказаного корму під ноги і, як результат, до його втрат Крім цього, виконання навісу для укриття тварин і грубого корму від атмосферних опадів суцільним і стаціонарним затруднює завантаження пересувної ГОДІВНИЦІ грубими або зеленими кормами І, на кінець, виконання поперечних щаблів рам утримувача кормів в одних вертикальних площинах призводить до того, що тварини, які знаходяться по обидва боки ГОДІВНИЦІ заважають одні одним при споживанні корму, що призводить до стресових ситуацій, пониження їх продуктивності та перевитрат кормів Задачею винаходу є розробка конструкції пересувної самогодівниці для тварин, в якій шляхом удосконалення конструктивно-технологічної схеми, основаної на новій сукупності конструктивних елементів, їх взаємному розташуванні і наявності зв'язків МІЖ НИМИ, забезпечується повне завантаження самогодівниці, часткове ущільнення корму і виключення стресових станів у тварин, чим досягається його (корму) економне використання і підвищення продуктивності тварин Вказана задача вирішується за рахунок того, що в пересувній самогодівниці для тварин, яка включає ходову раму з платформою, утримувач грубих кормів, який виконано у вигляді встановлених на платформі, паралельно її повздовжній осі, двох драбинчастих рам з поздовжніми рейками і розташованими по їх довжині поперечними щаблями та навіс для укриття тварин і грубого корму від атмосферних опадів, драбинні рами одними із своїх повздовжніх рейок прикріплені до платформи шарнірно, а сама платформа обладнана повздовжніми бортами, які разом із драбинними рамами утримувача грубих кормів утворюють кормові лотки, при цьому драбинні рами на торцях обладнані обмежувачами їх сходження та пристроями для опускання і зведення вказаних рам з метою завантаження та часткового ущільнення грубого корму Крім цього, поперечні щаблі однієї із драбинних рам утримувача грубих кормів можуть бути зміщені відносно щаблів іншої рами на довжину одного кормомісця, пристрої для опускання і зведення вказаних рам можуть бути виконаними у вигляді ручних лебідок, обладнаних храповими механізмами, а навіс для укриття тварин і грубого корму від атмосферних опадів може бути виконаний у вигляді відкидного тенту При цьому, шарнірним кріпленням драбинних рам утримувача грубих кормів одними із своїх повздовжніх рейок до платформи забезпечується їх опускання перед завантаженням, чим досягається легке і повне завантаження самогодівниці, та зведення (рам) після завантаження, чим досягається часткове ущільнення корму, а обладнанням самої платформи поздовжніми борами, які разом із драбинними рамами утримувача грубих кормів утворюють кормові лотки, виключаються втрати корму, особливо цінних листочків, за рахунок не викидання його тваринами за межі ГОДІВНИЦІ Обладнанням драбинних рам на торцях обмежувачами їх сходження виключається переущільнення корму і, разом з тим, його висипання (втрати) під час транспортування та згодовування тваринами, а наявністю пристроїв дня опускання і зведення вказаних рам забезпечується прикладення мінімальних зусиль при виконанні цих операцій (опускання та зведення) та надійність їх (рам) фіксування Зміщенням поперечних щаблів однієї із драбинних рам утримувача грубих кормів відносно іншої на довжину одного кормомісця забезпечується вільне споживання корму по всьому фронту ГОДІВЛІ з обох боків самогодівниці, виключення роздразнюючи факторів і, як наслідок, стресових ситуацій та зниження витрат кормів на одиницю тваринницької продукції Виконанням пристроїв для опускання і зведення драбинних рам у вигляді ручних лебідок, обладнаних храповими механізмами досягається простота конструкції і зручність в користуванні, а виконанням навісу для укриття тварин і грубого (чи зеленого) корму від атмосферних опадів у вигляді відкидного тенту забезпечується безпроблемне завантаження кормів в самогодівницю грейферним завантажувачем, легкість конструкції і разом з цим захист ґрунту від розруйнування його копитами тварин в дощову погоду На фіг 1 схематично зображено загальний вигляд пересувної самогодівниці для тварин (аксонометрія), на фіг 2 - вигляд по А на фіг 1, на фіг 3 виносний елемент 1, на фіг 4 - вигляд по Б на фіг 1 Пересувна самогодівниця для тварин включає ходову раму 1 на якій встановлена платформа 2 з повздовжньою віссю 3, утримувач грубих кормів 4 Утримувач грубих кормів 4 виконано у вигляді встановлених на платформі 2, паралельно її повздовжній осі 3, двох драбинних рам 5 з повздовжніми рейками 6 і розташованими по їх довжині поперечними щаблями 7 Драбинні рами 5 одними із своїх повздовжніх рейок 6 за допомогою шарнірів 8 прикріплені до платформи 2 Платформа 2 обладнана повздовжніми бортами 9, які разом із драбинними рамами 5 утворюють кормові лотки 10 Драбинні рами 5 на своїх торцях обладнані обмежувачами 11 їх сходження та пристроями 12 для опускання і зведення вказаних рам з метою полегшення і більш повного завантаження та часткового ущільнення грубого корму в самогодівниці Пристрої 12 для опускання і зведення драбинних рам 5 виконані у вигляді ручних лебідок 13 з храповими механізмами 14 Пересувна самогодівниця для тварин включає також навіс 15 для укриття тварин і корму від атмосферних опадів, який виконано у вигляді відкидного тенту Пересувна самогодівниця для тварин працює 51538 самогодівниці під час її транспортування на вигуЗа допомог трактора або іншого транспортного льно-кормові площадки та згодовування тваринам, засобу, самогодівниця транспортується до сховичим запобігають втратам Зведені драбинні рами 5 ща грубих кормів Перед цим відкидається тент фіксуються храповими механізмами 14 ручних навісу 15 Далі за допомогою ручних лебідок 13 лебідок 13 пристроїв 12 драбинних рами 5 утримувача 4 поПісля ЦЬОГО самогодівниця транспортується на вертаються в шарнірах 8 і опускаються на повздовигульно-кормову площадку і при необхідності вжні борти 9 платформи 2 За допомогою грейфеприкривається тентом відкидного навісу 15 рного завантажувача грубий корм (сіно) рівномірно Далі тварини займають кормомісця з обох боків навантажується в самогодівницю Далі, по заверсамогодівниці, які обмежені поперечними щабляшенні завантаження, за допомогою ручних лебідок ми 7 При висмикуванні корму, затиснутого дра13 пристроїв 12 драбинними рами 5 утримувача бинними рамами 5, частина його попадає в кормогрубих кормів 4 зводяться і частково ущільнюють ві лотки 10 і ЗВІДТІЛЯ також поїдається тваринами корм Сходженню драбинних рам 5 у їх верхній При використанні ГОДІВНИЦІ на пасовищах для частині (переущільненню корму) перешкодять обпідгодовування тварин зеленими кормами самогомежувачі 11, які встановлені на торцях рам 5 Радівниця працює аналогічно зом з цим обмежувачі 11 удержують корм з торців так Фіг. І 51538 ФІГ, З E3 Z Фіг. 2 Вигляд по Б Фіг.4 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
