Робочий орган культиватора з конусоподібною лапою
Номер патенту: 31613
Опубліковано: 10.04.2008
Автори: Фльонц Ігор Володимирович, Драган Андрій Петрович, Гнатьо Михайло Васильович, Гнатьо Петро Михайлович, Барбарич Степан Орестович, Крук Володимир Васильович, Павлиський Василь Михайлович
Формула / Реферат
Робочий орган культиватора з конусоподібною лапою, який виконано у вигляді циліндричної стійки і конусоподібної лапи, який відрізняється тим, що на кінці циліндричної стійки жорстко закріплена конусоподібна лапа, виготовлена з листової сталі, яка складається з двох конусних поверхонь з кутами твірної до площини основи a і b таким чином, що вісь конусних поверхонь і вісь стійки знаходяться на одній лінії, причому кут a більший від кута b, а в нижній частині конусоподібна лапа загострена по колу під кутом g, причому кут g менший від кута a.
Текст

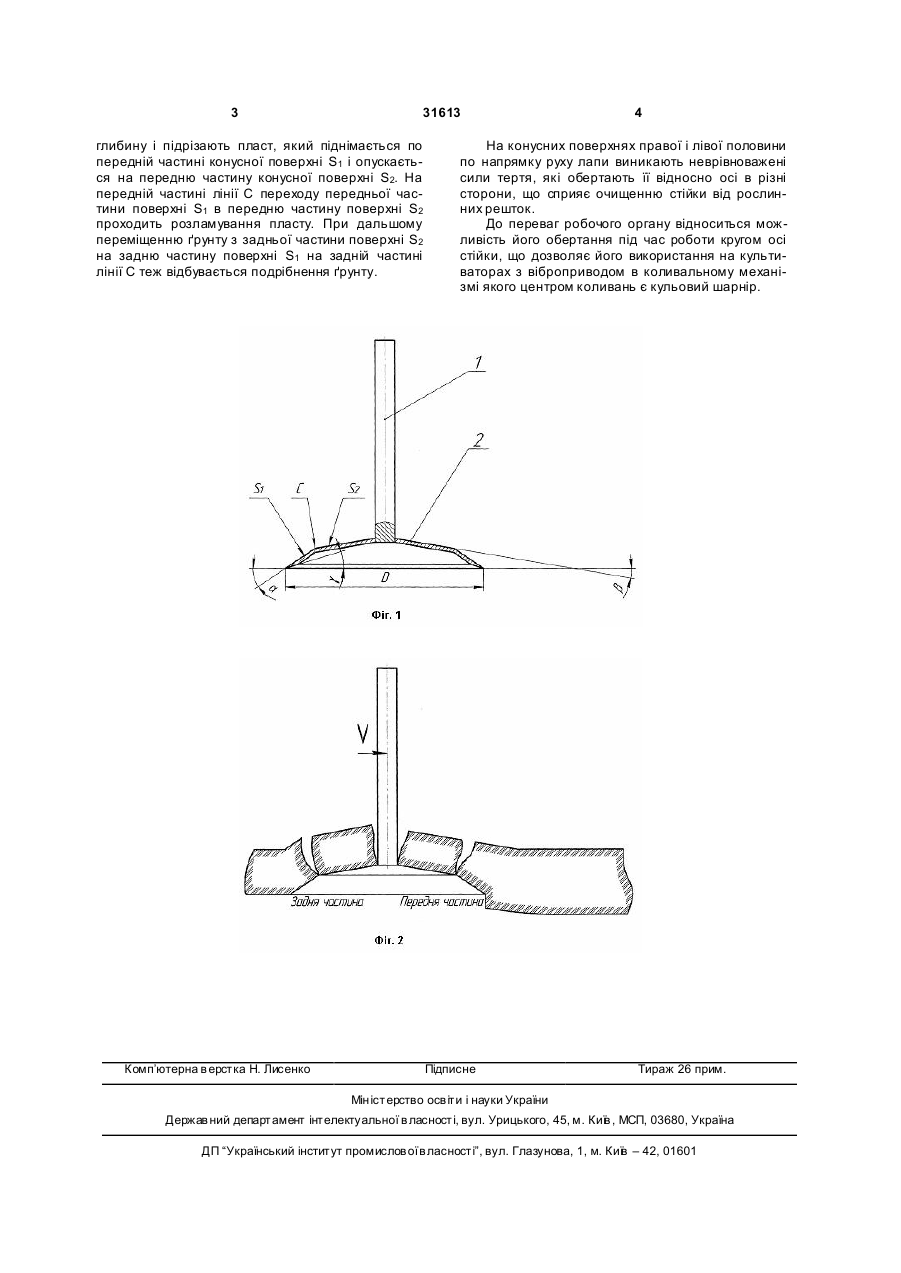

Робочий орган культиватора з конусоподібною лапою, який виконано у вигляді циліндричної стійки і конусоподібної лапи, який відрізняється тим, що на кінці циліндричної стійки жорстко закріплена конусоподібна лапа, виготовлена з листової сталі, яка складається з двох конусних поверхонь з кутами твірної до площини основи a і b таким чином, що вісь конусних поверхонь і вісь стійки знаходяться на одній лінії, причому кут a більший від кута b, а в нижній частині конусоподібна лапа загострена по колу під кутом g, причому кут g менший від кута a. (19) (21) u200715018 (22) 29.12.2007 (24) 10.04.2008 (46) 10.04.2008, Бюл.№ 7, 2008 рік (72) ПАВЛІСЬКИЙ ВАСИЛЬ МИХАЙЛОВИЧ, UA, ГНАТЬО МИ ХАЙЛО ВАСИЛЬОВИЧ, UA, ГНАТЬО ПЕТРО МИ ХАЙЛОВИЧ, UA, БАРБАРИЧ СТЕП АН ОРЕСТОВИЧ, UA, ФЛЬОНЦ ІГОР ВОЛОДИМИРОВИЧ, UA, КРУК ВОЛОДИМИР ВАСИЛЬОВИЧ, UA, ДРАГ АН АНДРІЙ ПЕТРОВИЧ, U A (73) ПАВЛІСЬКИЙ ВАСИЛЬ МИХАЙЛОВИЧ, UA, ГНАТЬО МИ ХАЙЛО ВАСИЛЬОВИЧ, UA, ГНАТЬО ПЕТРО МИ ХАЙЛОВИЧ, UA, БАРБАРИЧ СТЕП АН ОРЕСТОВИЧ, UA, ФЛЬОНЦ ІГОР ВОЛОДИМИРО 3 31613 глибину і підрізають пласт, який піднімається по передній частині конусної поверхні S1 і опускається на передню частину конусної поверхні S2. На передній частині лінії С переходу передньої частини поверхні S1 в передню частину поверхні S2 проходить розламування пласту. При дальшому переміщенню ґрунту з задньої частини поверхні S2 на задню частину поверхні S1 на задній частині лінії С теж відбувається подрібнення ґрунту. Комп’ютерна в ерстка Н. Лисенко 4 На конусних поверхнях правої і лівої половини по напрямку руху лапи виникають неврівноважені сили тертя, які обертають її відносно осі в різні сторони, що сприяє очищенню стійки від рослинних решток. До переваг робочого органу відноситься можливість його обертання під час роботи кругом осі стійки, що дозволяє його використання на культиваторах з віброприводом в коливальному механізмі якого центром коливань є кульовий шарнір. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюWorking element of cultivator with conic blade
Автори англійськоюPavliskyi Vasyl Mykhailovych, Hnatio Mykhaylo Vasyliovych, Hnatio Volodymyr Mykhailovych, Hnatio Mykhailo Vasyliovych, Hnat’io Mykhailo Vasyliovych, Hnatio Mykhailo Васильович, Hnat’io Petro Mykhailovych, Barbarych Stepan Orestovych, Flionts Ihor Volodymyrovych, Kruk Volodymyr Vasyliovych, Drahan Andrii Petrovych
Назва патенту російськоюРабочий орган культиватора с конусообразной лапой
Автори російськоюПавлиский Василий Михайлович, Павлиский Василь Михайлович, Гнатё Михаил Васильевич, Гнатьо Михаил Васильевич, Гнатё Петр Михайлович, Барбарич Степан Орестович, Флёнц Игорь Владимирович, Крук Владимир Васильевич, Драган Андрей Петрович
МПК / Мітки
МПК: A01B 33/00
Мітки: орган, робочий, конусоподібною, культиватора, лапою
