Гідравлічний класифікатор

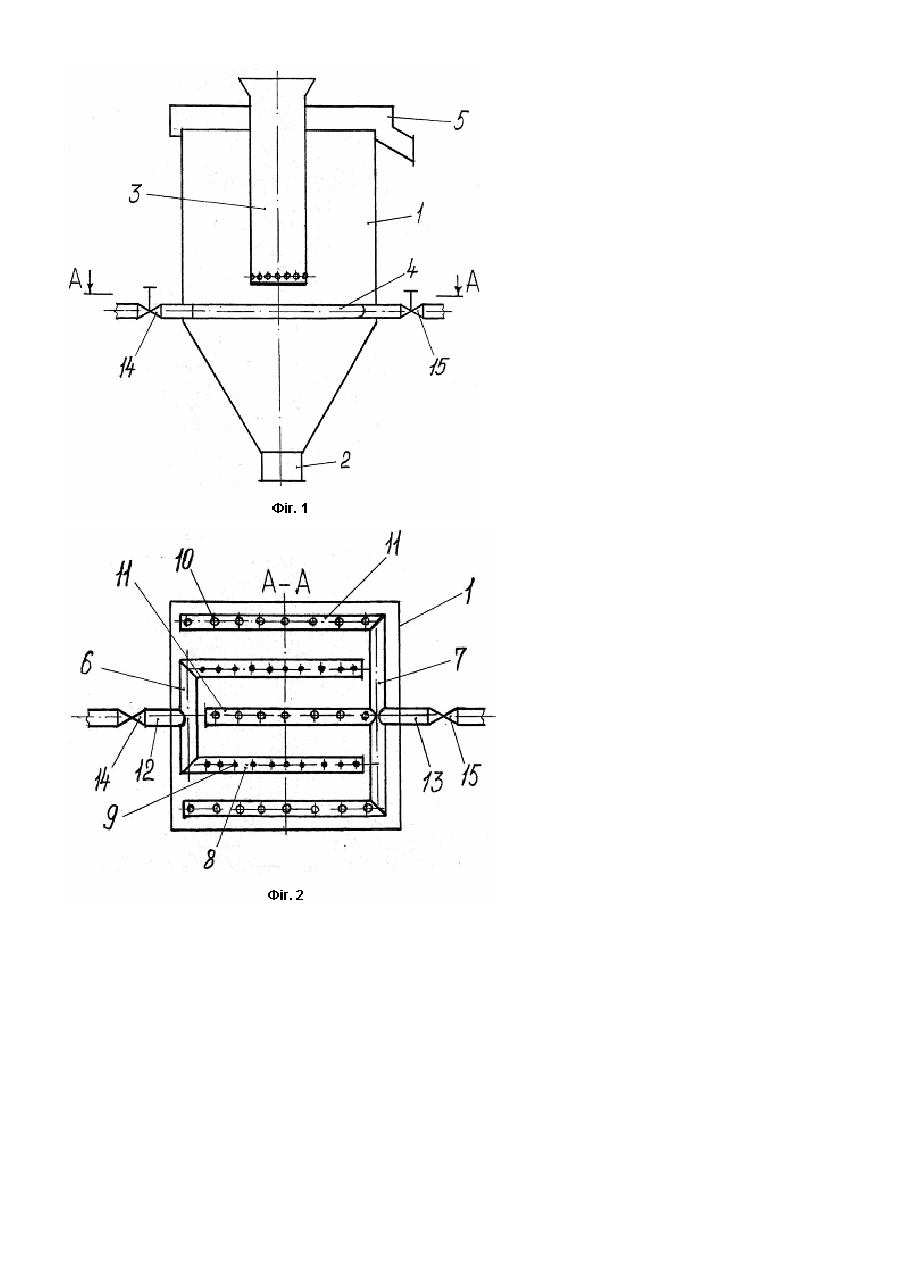

Корисна модель відноситься до техніки мокрого розділення матеріалів при їх збагаченні і може знайти застосування в гірничодобувній, металургійній і інших галузях промисловості. В існуючому в теперішній час рівні техніки є відомим аналог - гідравлічний класифікатор з книги «Справочник по обогащению руд, Том 1 - Подготовительные процессы, под ред. О. С. Богданова, М. Недра, 1972», стор. 265, мал. 174. Цей класифікатор вміщує ємність, яка звужується в нижній частині і має знизу патрубок для виводу крупного продукту, пристрій для введення пульпи, пристрій для введення промивальної рідини, який розташований під пристроєм для введення пульпи, зливний елемент в верхній частині ємності для виводу дрібного продукту. Ці ознаки аналога збігаються з суттєвими ознаками корисної моделі. Крім того у аналога пристрій для введення промивальної рідини виконаний у вигляді відсіку в ємності, що відкритий знизу, і в який підведений трубопровід для промивальної рідини. Недолік аналога складається в низькій інтенсивності промивки матеріалу, що класифікується. Внаслідок цього знижується якість класифікації. Прототипом корисної моделі є гідравлічний класифікатор з а. с. СРСР №1297905, ВОЗВ 5/62, від 03.06.85р. Цей класифікатор містить ємність, яка звужується в нижній частині і має знизу патрубок для виводу крупного продукту, пристрій для введення пульпи, пристрій для введення промивальної рідини, який розташований під пристроєм для введення пульпи, зливний поріг в верхній частині ємності для виводу дрібного продукту. Ці ознаки прототипу є загальними з суттєвими ознаками корисної моделі. Крім того в прототипі пристрій для введення промивальної рідини виконаний у вигляді порожнистих торів, що розташовані коаксіально, і мають випускні сопла, які направлені до днища ємності. Прототип забезпечує більшу інтенсивність промивки матеріалу у порівнянні з аналогом, однак ця інтенсивність промивки не достатня для забезпечення високоякісної класифікації матеріалу. Це є недоліком прототипу. В основу корисної моделі покладено задачу підвищити якість класифікації матеріалу за рахунок інтенсифікації його промивки. Поставлена задача вирішується тим, що в гідравлічному класифікаторі, що вміщує ємність, яка звужується в нижній частині і має знизу патрубок для виводу крупного продукту, пристрій для введення пульпи, пристрій для введення промивальної рідини, який розташований під пристроєм для введення пульпи, зливний поріг в верхній частині ємності для виводу дрібного продукту, у відзнаку від прототипу - пристрій для введення промивальної рідини виконаний у вигляді двох систем трубопроводів з випускними соплами, в яких трубопроводи однієї системи мають випускні сопла з площею прохідних перерізів, яка менша площі прохідних перерізів сопел трубопроводів другої системи, а також сумарну площу прохідних перерізів сопел трубопроводів першої системи меншу ніж сумарна площа прохідних перерізів сопел трубопроводів другої системи, при цьому трубопроводи однієї системи розташовані між трубопроводами другої системи, а на входах в системи трубопроводів встановлені регулятори потоків промивальної рідини. Причинно-наслідковий зв'язок між сукупністю ознак корисної моделі і технічним результатом, якого можна досягти, полягає у наступному. У відзнаку від прототипу - промивка матеріалу здійснюється за рахунок високошвидкісного витікання промивальної рідини крізь випускні сопла з меншою площею прохідних перерізів однієї системи трубопроводів в загальному висхідному об'ємі промивальної рідини, який задається витіканням промивальної рідини крізь випускні сопла з більшою площею прохідних перерізів другої системи трубопроводів з меншою швидкістю. Цим забезпечується ефективне відділення дрібних частинок від крупних в зоні турбулентної взаємодії потоків промивальної рідини з одночасним плавним виведенням дрібних частинок уверх ємності, а крупних - вниз. Все це підвищує якість класифікації. На Фіг. 1 зображено загальний вигляд гідравлічного класифікатора в розрізі, а на Фіг. 2 показаний розріз по А - А Фіг. 1. Гідравлічний класифікатор вміщує ємність 1, яка звужується в нижній частині і має знизу патрубок 2 для виводу крупного продукту, пристрій 3 для введення пульпи, пристрій 4 для введення промивальної рідини, який розташований під пристроєм для введення пульпи, зливний поріг 5 в верхній частині ємності для виводу дрібного продукту. Пристрій 4 для введення промивальної рідини виконаний у вигляді двох систем 6 і 7 трубопроводів з випускними соплами. Трубопроводи 8 системи 6 трубопроводів мають випускні сопла 9 з площею прохідних перерізів, яка менша площі прохідних перерізів випускних сопел 10 трубопроводів 11 системи 7 трубопроводів. Сумарна площа прохідних перерізів сопел 9 трубопроводів 8 системи 6 трубопроводів менша ніж сумарна площа прохідних перерізів сопел 10 трубопроводів 11 системи 7 трубопроводів. Трубопроводи 8 системи 6 трубопроводів розташовані між трубопроводами 11 системи 7 трубопроводів. На входах 12 і 13 систем 6 І7 трубопроводів встановлені регулятори 14 і 15 потоків промивальної рідини, наприклад - у вигляді вентилів. Випускні сопла 9 і 10 можуть бути звернені як в один бік, так і в різні боки: вверх, вниз, в правий і лівий боки, а також з похилом від цих напрямків. В процесі регулювання гідравлічного класифікатора регуляторами 14 і 15 на входах 12 і 13 систем 6 і 7 трубопроводів задають такі потоки промивальної рідини, щоб крізь сопла 9 трубопроводів 8 витікав потік промивальної рідини під більшим тиском і з меншою витратою, а крізь сопла 10 трубопроводів 11 витікав потік промивальної рідини під меншим тиском і з більшою витратою. Якщо площа прохідних перерізів сопел 9 і 10 є рівною, а також якщо сумарна площа прохідних перерізів сопел 9 є рівною або більшою у порівнянні з сумарною площею прохідних перерізів сопел 10 - ускладнюється завдання вищезгаданих режимів витікання промивальної рідини з забезпеченням високоякісної промивки пульпи. В процесі роботи гідравлічного класифікатора крізь пристрій 3 для введення пульпи всередину ємності 1 вводиться пульпа, яка промивається пристроєм 4 для введення промивальної рідини. Після промивки пульпи крупний продукт виводиться знизу ємності 1 крізь патрубок 2, а дрібний продукт разом з промивальною рідиною виводиться крізь зливний поріг 5 в верхній частині ємності і. В процесі промивки пульпи в загальному об'ємі промивальної рідини, який задається витіканням промивальної рідини крізь сопла 10 - утворюються турбулентні зони від витікання промивальної рідини крізь сопла 9. Локальність турбулентних зон забезпечує інтенсифікацію промивки пульпи з одночасним поділенням продукту на крупний і дрібний з його відводом вверх і вниз з невеликою швидкістю. Все це підвищує якість класифікації.
