Багатокамерний гідравлічний класифікатор

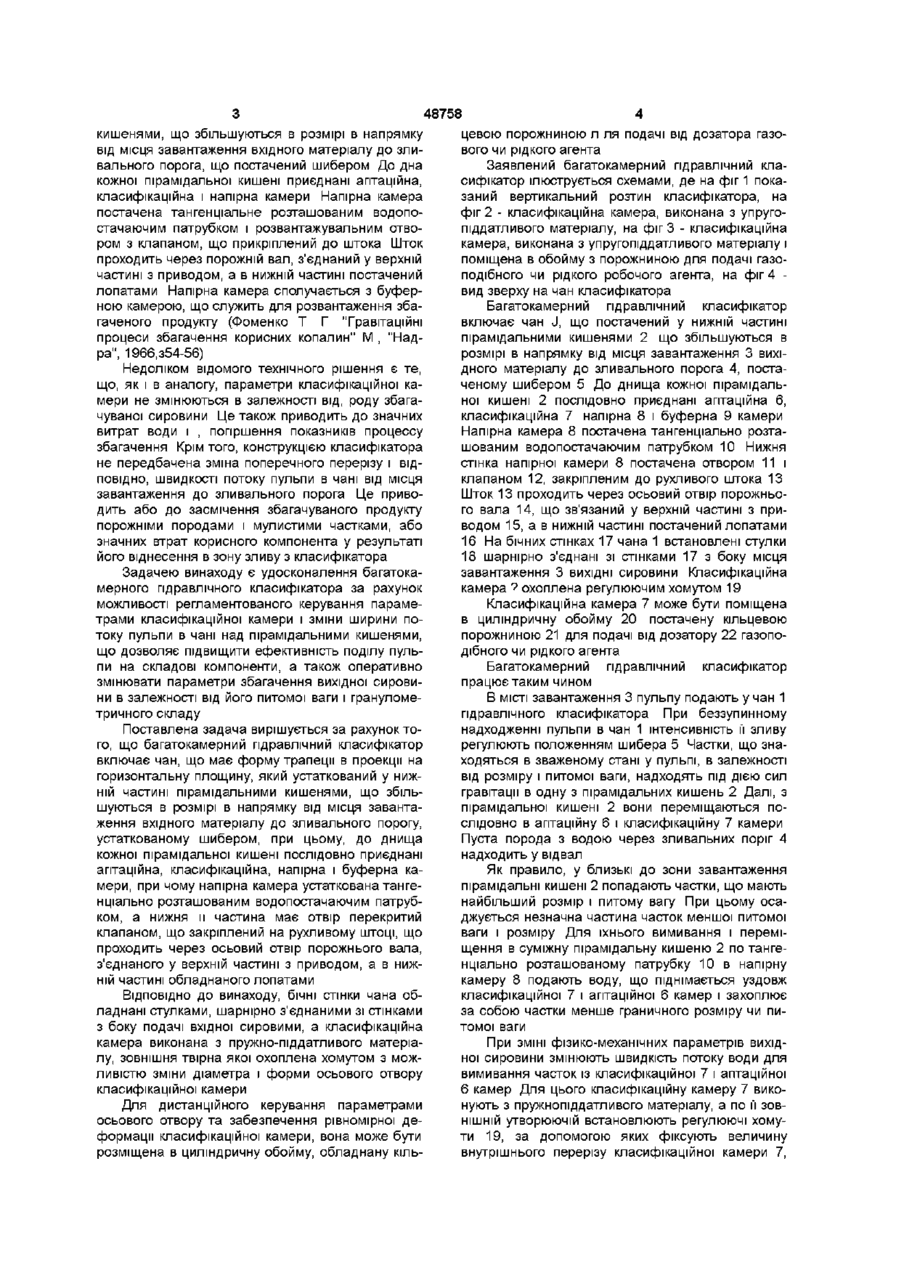

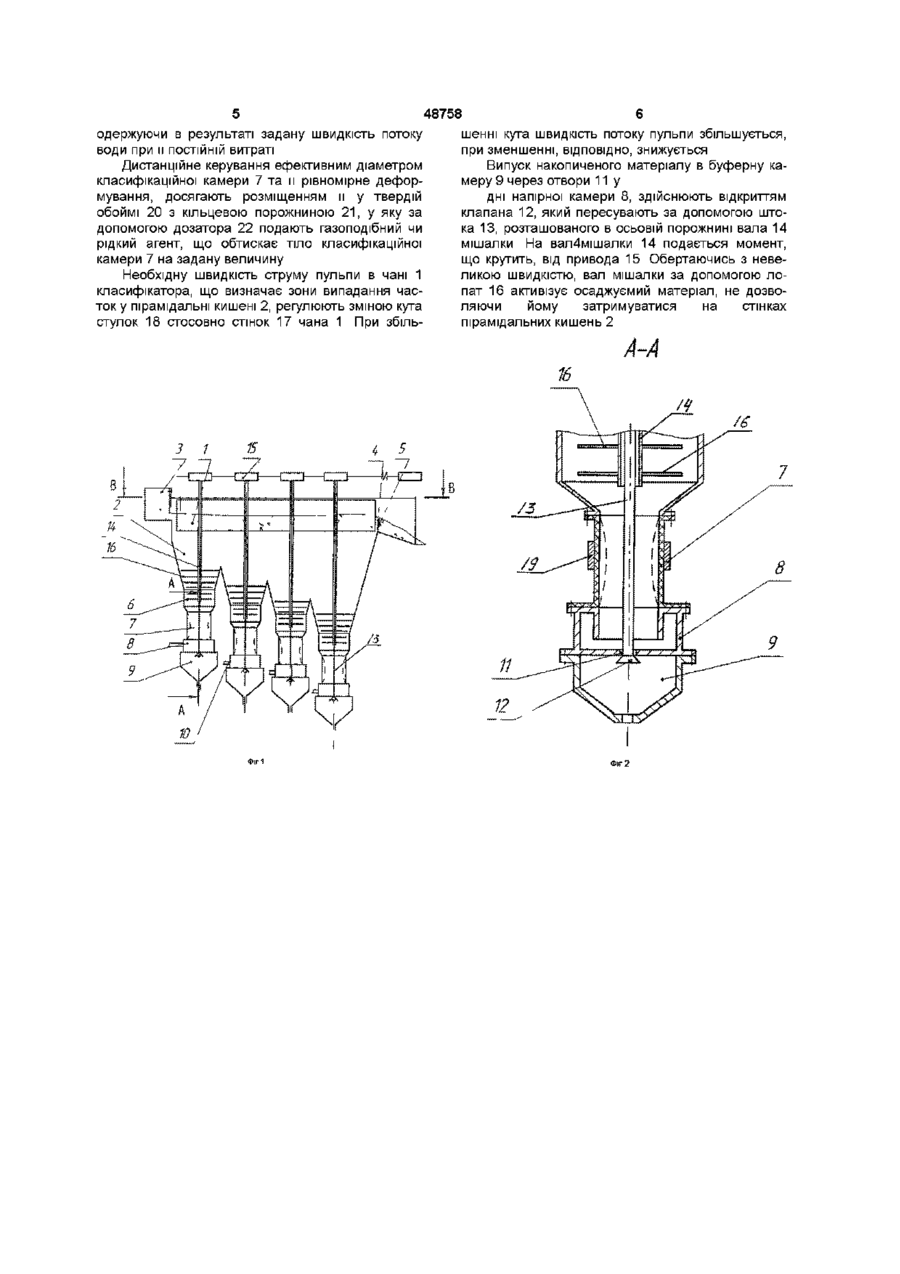

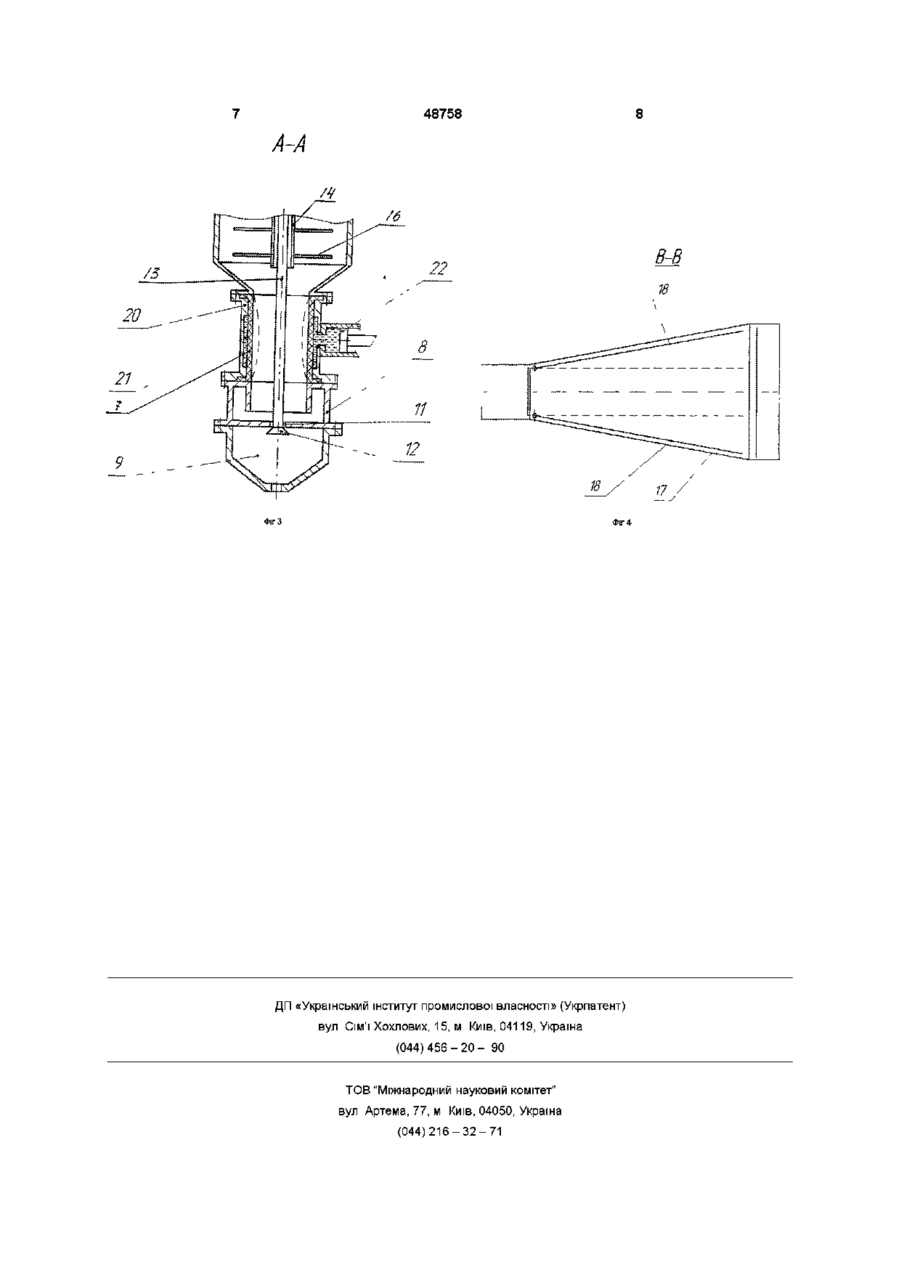

1 Багатокамерний гідравлічний класифікатор, що містить чан, що має форму трапеції в проекції на горизонтальну площину, який обладнаний у нижній частині пірамідальними кишенями, що збільшуються в розмірі в напрямку від місця завантаження вхідного матеріалу до зливального порога, обладнаного шибером, при цьому до днища кожної пірамідальної кишені послідовно приєднані агітаційна, класифікаційна, напірна і буферна камери, причому напірна камера облад нана тангенціально розташованим водопостачальним патрубком, а нижня її частина має отвір, перекритий клапаном, що закріплений на рухливому штоці, що проходить через осьовий отвір порожнього вала, з'єднаного у верхній частині з приводом, а в нижній частині обладнаного лопатями, який відрізняється тим, що бічні стінки чана обладнані стулками, шарнірно з'єднаними зі стінками з боку подачі вхідної сировини, а класифікаційна камера виконана з пружнопіддатливого матеріалу, зовнішня твірна камери обхоплена хомутом з можливістю зміни діаметра і форми осьового отвору класифікаційної камери 2 Багатокамерний гідравлічний класифікатор по п 1, який відрізняється тим, що класифікаційна камера розміщена в циліндричній обоймі, обладнаній кільцевою порожниною для подачі газового чи рідкого агента від дозатора Винахід відноситься до устаткування для гідравлічного збагачення твердих корисних копалин, попередньо дроблених і зачинених водою до стану пульпи Зокрема, винахід може бути ефективно використаний для стратифікації потоку пульпи корисної копалини, складаючи частки якої незначно відрізняються одна від одної по питомій вазі і гранулометричному складу Відомий гідравлічний класифікатор для мокрої класифікації здрібненої руди перед її надходженням на концентраційні столи (ІІІирокінский М К "Гідравлічні класифікатори" М , "Металургвидат", 1947, с 39-40) Корпус класифікатора складається з верхньої і нижньої частин Нижня частина закінчується секціями пірамідальної форми, розміри" яких збільшуються в напрямку від завантажувального до розвантажувального кінця корпуса До нижньої частини кожної секції знизу кріпляться пристрої, що класифікують, які складаються з верхньої камери з агітаційним пристроєм, класифікаційної камери, камери для підведення води і нижньої камери з розвантажувальним пристроєм Перемішування матеріалу в класифікаторі здійснюється лопатевою мішалкою Лопати мішал ки приводяться в обертальний рух від загального валу Мішалки розташовані в тих місцях класифікатора, де можливо швидке згущення матеріалу і утворення осадку Усередині порожніх валів мішалок поміщені штоки з клапанами За допомогою кулачкового механізму клапани періодично піднімаються," завдяки чому відбувається розвантаження класифікуємого матеріалу Недоліком відомого пристрою є те, що параметри класифікаційної камери не змінюються в залежності від якостей збагачуваної сировини Це приводить до значних витрат технічної води і порушенню умов класифікації у верхній частині корпусу класифікатора Крім того, конструкцією класифікатора не передбачений шиберний пристрій для оперативного регулювання рівня дзеркала пульпи в чані і інтенсивності зливу Це негативно позначається на якісних показниках процесу збагачення вхідної сировини Найбільш близьким технічним рішенням,, обраним як прототип, є багатокамерний гідравлічний класифікатор, що складається з чана, що мас форму трапеції в проекції на горизонтальну площину Чан постачений ,-у нижній частині пірамідальними 00 ю 00 48758 кишенями, що збільшуються в розмірі в напрямку від місця завантаження вхідного матеріалу до зливального порога, що постачений шибером До дна кожної пірамідальної кишені приєднані агітаційна, класифікаційна і напірна камери Напірна камера постачена тангенціальне розташованим водопостачаючим патрубком і розвантажувальним отвором з клапаном, що прикріплений до штока Шток проходить через порожній вал, з'єднаний у верхній частині з приводом, а в нижній частині постачений лопатами Напірна камера сполучається з буферною камерою, що служить для розвантаження збагаченого продукту (Фоменко Т Г "Гравітаційні процеси збагачення корисних копалин" М , "Надра", 1966,354-56) Недоліком відомого технічного рішення є те, що, як і в аналогу, параметри класифікаційної камери не змінюються в залежності від, роду збагачуваної сировини Це також приводить до значних витрат води і , погіршення показників процессу збагачення Крім того, конструкцією класифікатора не передбачена зміна поперечного перерізу і ВІДПОВІДНО, ШВИДКОСТІ потоку пульпи в чані від місця завантаження до зливального порога Це приводить або до засмічення збагачуваного продукту порожніми породами і мулистими частками, або значних втрат корисного компонента у результаті його віднесення в зону зливу з класифікатора Задачею винаходу є удосконалення багатокамерного гідравлічного класифікатора за рахунок можливості регламентованого керування параметрами класифікаційної камери і зміни ширини потоку пульпи в чані над пірамідальними кишенями, що дозволяє підвищити ефективність поділу пульпи на складові компоненти, а також оперативно змінювати параметри збагачення вихідної сировини в залежності від його питомої ваги і гранулометричного складу Поставлена задача вирішується за рахунок того, що багатокамерний гідравлічний класифікатор включає чан, що має форму трапеції в проекції на горизонтальну площину, який устаткований у нижній частині пірамідальними кишенями, що збільшуються в розмірі в напрямку від місця завантаження вхідного матеріалу до зливального порогу, устаткованому шибером, при цьому, до днища кожної пірамідальної кишені послідовно приєднані агітаційна, класифікаційна, напірна і буферна камери, при чому напірна камера устаткована тангенціально розташованим водопостачаючим патрубком, а нижня и частина має отвір перекритий клапаном, що закріплений на рухливому штоці, що проходить через осьовий отвір порожнього вала, з'єднаного у верхній частині з приводом, а в нижній частині обладнаного лопатами ВІДПОВІДНО ДО винаходу, бічні стінки чана обладнані стулками, шарнірно з'єднаними зі стінками з боку подачі вхідної сировими, а класифікаційна камера виконана з пружно-піддатливого матеріалу, зовнішня твірна якої охоплена хомутом з можливістю зміни діаметра і форми осьового отвору класифікаційної камери Для дистанційного керування параметрами осьового отвору та забезпечення рівномірної деформації класифікаційної камери, вона може бути розміщена в циліндричну обойму, обладнану кіль цевою порожниною л ля подачі від дозатора газового чи рідкого агента Заявлений багатокамерний гідравлічний класифікатор ілюструється схемами, де на фіг 1 показаний вертикальний розтин класифікатора, на фіг 2 - класифікаційна камера, виконана з упругопіддатливого матеріалу, на фіг 3 - класифікаційна камера, виконана з упругопіддатливого матеріалу і поміщена в обойму з порожниною для подачі газоподібного чи рідкого робочого агента, на фіг 4 вид зверху на чан класифікатора Багатокамерний гідравлічний класифікатор включає чан J, що постачений у нижній частині пірамідальними кишенями 2 що збільшуються в розмірі в напрямку від місця завантаження 3 вихідного матеріалу до зливального порога 4, постаченому шибером 5 До днища кожної пірамідальної кишені 2 послідовно приєднані агітаційна 6, класифікаційна 7 напірна 8 і буферна 9 камери Напірна камера 8 постачена тангенціально розташованим водопостачаючим патрубком 10 Нижня стінка напірної камери 8 постачена отвором 11 і клапаном 12, закріпленим до рухливого штока 13 Шток 13 проходить через осьовий отвір порожнього вала 14, що зв'язаний у верхній частині з приводом 15, а в нижній частині постачений лопатами 16 На бічних стінках 17 чана 1 встановлені стулки 18 шарнірно з'єднані зі стінками 17 з боку місця завантаження 3 ВИХІДНІ сировини Класифікаційна камера ? охоплена регулюючим хомутом 19 Класифікаційна камера 7 може бути поміщена в циліндричну обойму 20 постачену кільцевою порожниною 21 для подачі від дозатору 22 газоподібного чи рідкого агента Багатокамерний гідравлічний класифікатор працює таким чином В МІСТІ завантаження 3 пульпу подають у чан 1 гідравлічного класифікатора При беззупинному надходженні пульпи в чан 1 інтенсивність її зливу регулюють положенням шибера 5 Частки, що знаходяться в зваженому стані у пульпі, в залежності від розміру і питомої ваги, надходять під дією сил гравітації в одну з пірамідальних кишень 2 Далі, з пірамідальної кишені 2 вони переміщаються послідовно в агітаційну 6 і класифікаційну 7 камери Пуста порода з водою через зливальних поріг 4 надходить у відвал Як правило, у близькі до зони завантаження пірамідальні кишені 2 попадають частки, що мають найбільший розмір і питому вагу При цьому осаджується незначна частина часток меншої питомої ваги і розміру Для їхнього вимивання і переміщення в суміжну пірамідальну кишеню 2 по тангенціально розташованому патрубку 10 в напірну камеру 8 подають воду, що піднімається уздовж класифікаційної 7 і агітаційної 6 камер і захоплює за собою частки менше граничного розміру чи питомої ваги При ЗМІНІ фізико-механічних параметрів вихідної сировини змінюють швидкість потоку води для вимивання часток із класифікаційної 7 і агітаційної 6 камер Для цього класифікаційну камеру 7 виконують з пружнопіддатливого матеріалу, а по її ЗОВНІШНІЙ утворюючій встановлюють регулюючі хомути 19, за допомогою яких фіксують величину внутрішнього перерізу класифікаційної камери 7, 48758 одержуючи в результаті задану швидкість потоку води при м ПОСТІЙНІЙ витраті Дистанційне керування ефективним діаметром класифікаційної камери 7 та и рівномірне деформування, досягають розміщенням м у твердій обоймі 20 з кільцевою порожниною 21, у яку за допомогою дозатора 22 подають газоподібний чи рідкий агент, що обтискає тіло класифікаційної камери 7 на задану величину Необхідну швидкість струму пульпи в чані 1 класифікатора, що визначає зони випадання часток у пірамідальні кишені 2, регулюють зміною кута стулок 18 стосовно стінок 17 чана 1 При збіль 3 шенні кута швидкість потоку пульпи збільшується, при зменшенні, ВІДПОВІДНО, знижується Випуск накопиченого матеріалу в буферну камеру 9 через отвори 11 у дні напірної камери 8, здійснюють відкриттям клапана 12, який пересувають за допомогою штока 13, розташованого в осьовій порожнині вала 14 мішалки На вал4мішалки 14 подається момент, що крутить, від привода 15 Обертаючись з невеликою швидкістю, вал мішалки за допомогою лопат 16 активізує осаджуємий матеріал, не дозволяючи йому затримуватися на стінках пірамідальних кишень 2 1 7 Фіг 2 48758 A-A в-в ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
