Циклонно-ситовий класифікатор

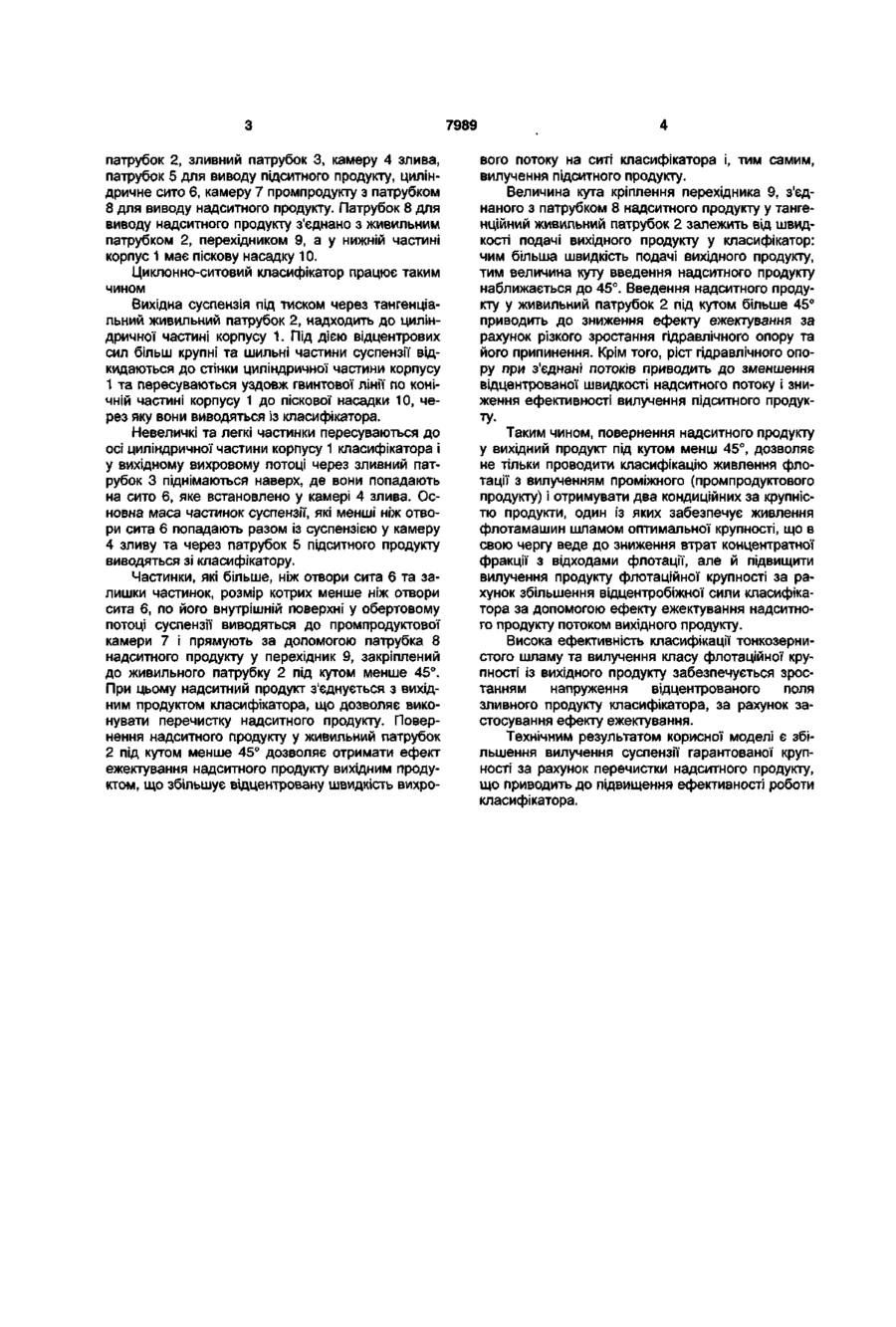

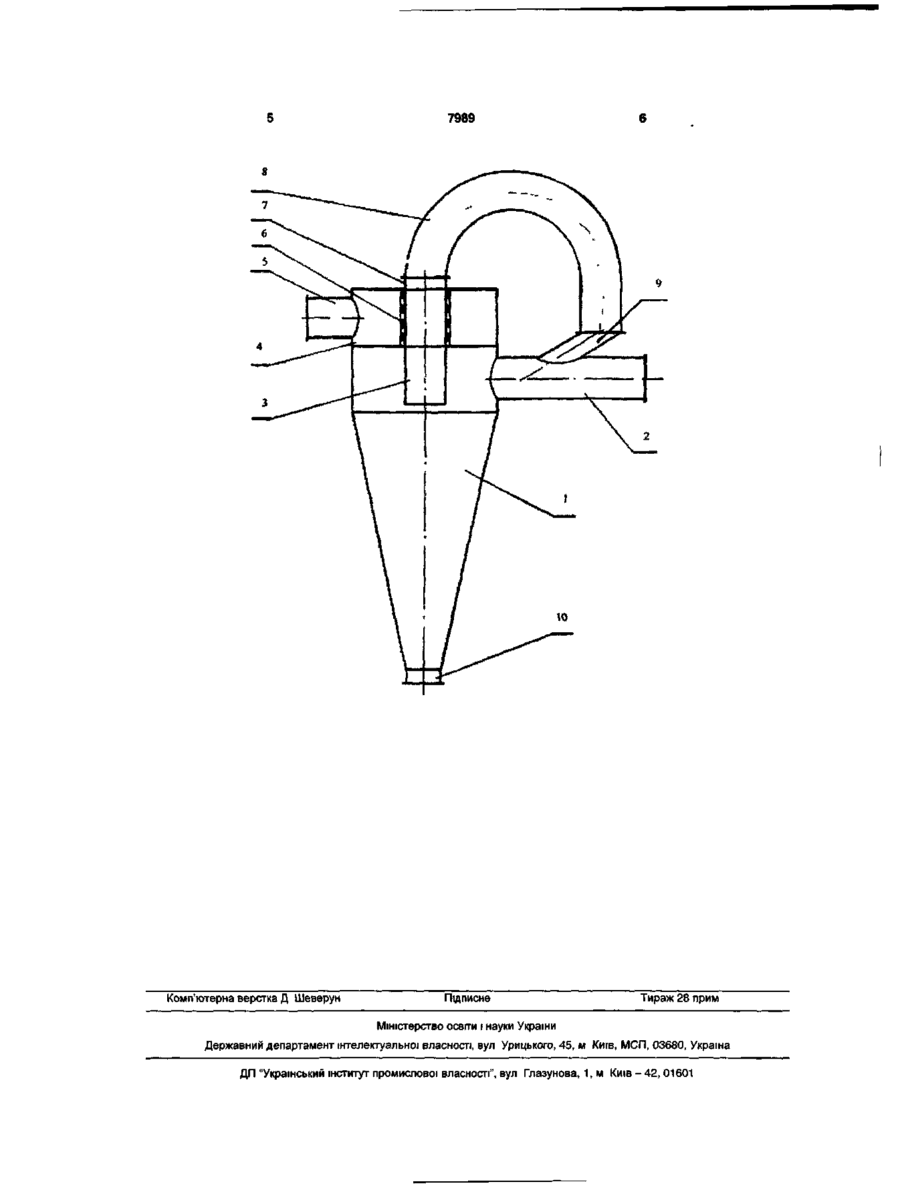

Циклонно-ситовий класифікатор, який містить циліндро-конічний корпус з тангенціальним живильним патрубком, зливний патрубок, камеру зливу з циліндричним ситом, камеру промпродукту, з'єднану з патрубком надситного продукту, та піскову насадку, який відрізняється тим, що патрубок надситного продукту з'єднано перехідником з живильним патрубком, при цьому перехідник закріплено до живильного патрубка під кутом не більше 45° встановлене циліндричне сито, промпродуктову камеру та піскову насадку Недоліком прототипу є низька ефективність класифікації вихідного продукту, тому що надситний злив, який виводиться через промпродуктовий патрубок, містить багато матеріалу флотаційній крупності В основу корисної моделі поставлено задачу підвищення ефективності класифікації за рахунок повного відділення матеріалу флотаційній крупності, що дає можливість мати тільки два кондиційних по крупності продукту Поставлена задача вирішається таким чином, що у циклонно-ситовому класифікаторі, який містить ціліндро-конічний корпус з тангенціальним живильним патрубком, зливний патрубок, камеру зливу з циліндричним ситом, камеру промпродукту з'єднану з патрубком надситного продукту та піскову насадку, стосовно корисної моделі патрубок надситного продукту з'єднано перехідником з живильним патрубком, при цьому перехідник закріплено до живильного патрубку під кутом не більше 45° На приведеному кресленні зображено загальний вид циклонно-ситового класифікатору Циклонно-ситовий класифікатор містить циліндро-конічний корпус 1, тангенціальний живильний 00 о> 7989 патрубок 2, зливний патрубок 3, камеру 4 злива, патрубок 5 для виводу підситного продукту, циліндричне сито 6, камеру 7 промпродукту з патрубком 8 для виводу надситного продукту. Патрубок 8 для виводу надситного продукту з'єднано з живильним патрубком 2, перехідником 9, а у нижній частині корпус 1 має піскову насадку 10. Циклонно-ситовий класифікатор працює таким чином Вихідна суспензія під тиском через тангенціальний живильний патрубок 2, надходить до циліндричної частині корпусу 1. Під дією відцентрових сил більш крупні та шильні частини суспензії відкидаються до стінки циліндричної частини корпусу 1 та пересуваються уздовж гвинтової лінії по конічній частині корпусу 1 до піскової насадки 10, через яку вони виводяться із класифікатора. Невеличкі та легкі частинки пересуваються до осі циліндричної частини корпусу 1 класифікатора і у вихідному вихровому потоці через зливний патрубок 3 піднімаються наверх, де вони попадають на сито 6, яке встановлено у камері 4 злива. Основна маса частинок суспензії, які менші ніж отвори сита 6 попадають разом із суспензією у камеру 4 зливу та через патрубок 5 підситного продукту виводяться зі класифікатору. Частинки, які більше, ніж отвори сита 6 та залишки частинок, розмір котрих менше ніж отвори сита 6, по його внутрішній поверхні у обертовому потоці суспензії виводяться до промпродуктової камери 7 і прямують за допомогою патрубка 8 надситного продукту у перехідник 9, закріплений до живильного патрубку 2 під кутом менше 45°. При цьому надситний продукт з'єднується з вихідним продуктом класифікатора, що дозволяє виконувати перечистку надситного продукту. Повернення надситного продукту у живильний патрубок 2 під кутом менше 45° дозволяє отримати ефект ежектування надситного продукту вихідним продуктом, що збільшує відцентровану швидкість вихро вого потоку на ситі класифікатора і, тим самим, вилучення підситного продукту. Величина кута кріплення перехідника 9, з'єднаного з патрубком 8 надситного продукту у тангенційний живильний патрубок 2 залежить від швидкості подачі вихідного продукту у класифікатор: чим більша швидкість подачі вихідного продукту, тим величина куту введення надситного продукту наближається до 45°. Введення надситного продукту у живильний патрубок 2 під кутом більше 45° приводить до зниження ефекту ежектування за рахунок різкого зростання гідравлічного опору та його припинення. Крім того, ріст гідравлічного опору при з'єднані потоків приводить до зменшення відцентрованої швидкості надситного потоку і зниження ефективності вилучення підситного продукту. Таким чином, повернення надситного продукту у вихідний продукт під кутом менш 45°, дозволяє не тільки проводити класифікацію живлення флотації з вилученням проміжного (промпродуктового продукту) і отримувати два кондиційних за крупністю продукти, один із яких забезпечує живлення флотамашин шламом оптимальної крупності, що в свою чергу веде до зниження втрат концентратноі фракції з відходами флотації, але й підвищити вилучення продукту флотаційної крупності за рахунок збільшення відцентробіжної сили класифікатора за допомогою ефекту ежектування надситного продукту потоком вихідного продукту. Висока ефективність класифікації тонкозернистого шламу та вилучення класу флотаційної крупності із вихідного продукту забезпечується зростанням напруження відцентрованого поля зливного продукту класифікатора, за рахунок застосування ефекту ежектування. Технічним результатом корисної моделі є збільшення вилучення суспензії гарантованої крупності за рахунок перечистки надситного продукту, що приводить до підвищення ефективності роботи класифікатора. 7989 Комп'ютерна верстка Д Шеверун Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
