Конвектор, що встановлюється на підлозі

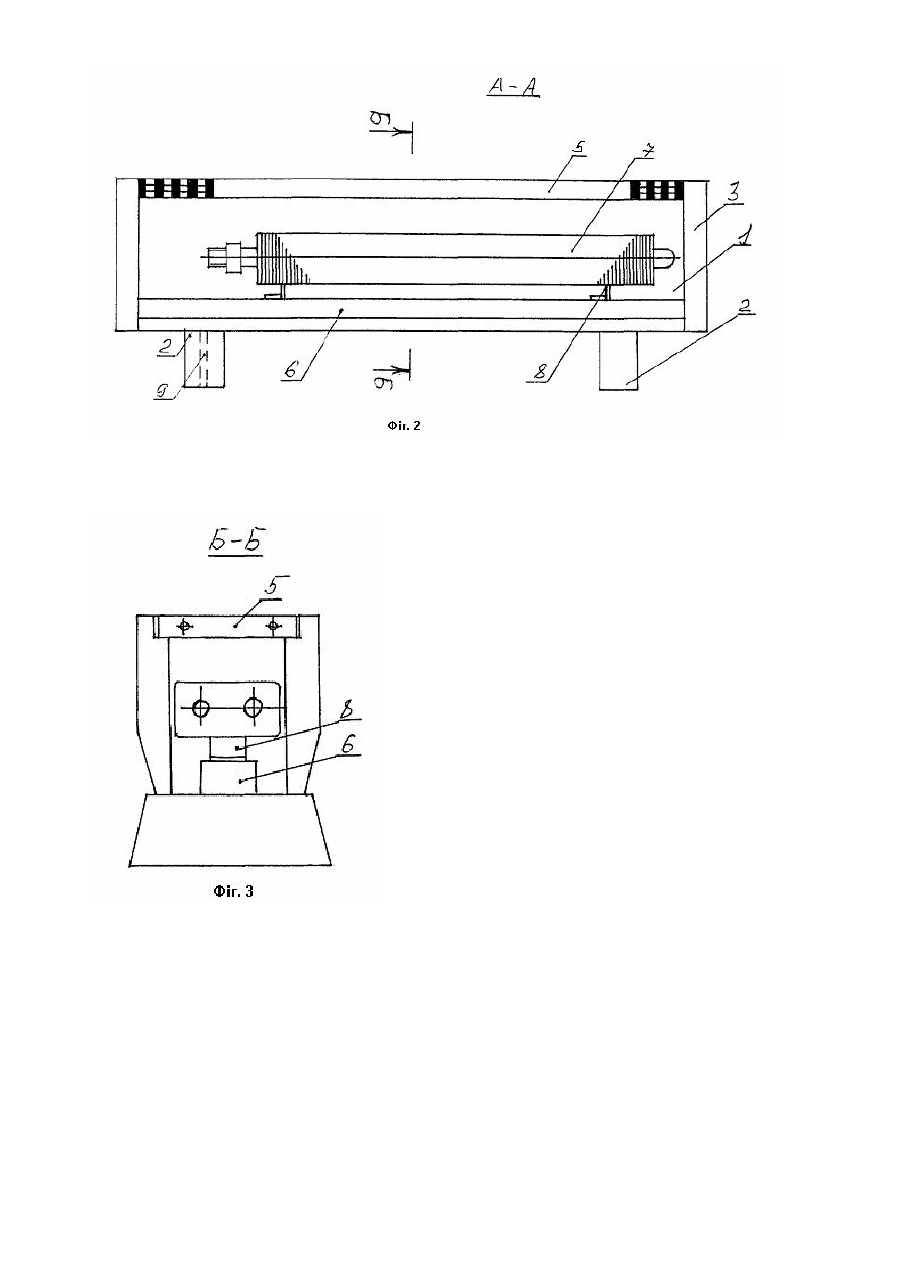

Корисна модель відноситься до теплотехнічного обладнання, зокрема до теплообмінних нагрівальних приладів центрального та місцевого опалення і застосовується в системах опалювання приміщень з водяним теплоносієм. Відомі різні конструкції конвекторів - настінні, парапетні, та такі що встановлюються над підлогою і під'єднуються до систем опалювання. Відомий «Конвектор напольный», патент РФ № 2273805, який містить опору і з'єднаний з нею теплообмінник і закріплені на ній кожухи, кожен з яких має бокові стінки і з'єднану з ними лицьову панель з випускними отворами для повітря. При цьому кожен кожух виконаний з відкритою задньою і нижньою сторонами, що утворюють в нижній частині кожуха вікно для забору повітря. До недоліків відомого конвектора відноситься те, що він складний у виготовленні, громіздкий, не зручний у використанні та монтажі, велика трудоємкість та металоємність, не відповідає вимогам сучасного інтер'єру. В основу корисної моделі поставлено задачу створення конвектора, що встановлюється на підлозі шляхом вдосконалення конструкції конвектора, досягається висока тепловіддача, забезпечення надійності, спрощення технології виготовлення, зручність в експлуатації та при монтажі, зменшення металоємності. Поставлена задача вирішується тим, що в конвекторі, що встановлюється на підлозі, який містить опору і з'єднаний з опорою корпус, в якому встановлено теплообмінник, і який складається із торцевих та бокових стінок, і з'єднаної з ними лицьової панелі з вихідними отворами для повітря, та нижньої панелі, нижня панель виконана щонайменше з однією планкою, яка поділяє її щонайменше на дві частини, утворюючи отвори для забору повітря, і з'єднаною щонайменше з однією опорою, при цьому планка обладнана елементами кріплення на які встановлюється теплообмінник, стінки в верхній частині мають посадочну поверхню яка виконана ідентичною до посадочної поверхні лицьової панелі, крім того отвори для технологічних підведень виконані в опорі. Корпус виконаний із деревини. Планка розміщена уздовж корпуса. Планка розміщена впоперек корпуса. Елементом кріплення є кронштейн. Посадочна поверхня виконана у вигляді ложемента для лицьової панелі по периметру корпуса. Посадочна поверхня виконана у вигляді отворів для встановлення лицьової панелі на опорах. Лицьова панель виконана у вигляді декоративної решітки. Лицьова панель виконана у вигляді декоративної лавочки. На фігурі 1 зображено конструктивну схему конвектора, що встановлюється на підлозі; на Фіг.2 поздовжній переріз на Фіг.1; на фіг.3 - поперечний переріз на Фіг.2. Конвектор, що встановлюється на підлозі містить корпус 1, встановлений на опорах 2. Корпус 1 складається з торцевих стінок 3, бокових стінок 4, лицьової панелі 5 виконаної з вихідними отворами. Нижня панель виконана з планкою 6, що поділяє її на частини утворюючи отвори для забору повітря. Теплообмінник 7 встановлюється на кріплення 8 якими обладнана планка 6. Отвори 9 для технологічних підведень виконані в опорі 2. Стінки в верхній частині мають посадочну поверхню яка виконана ідентичною до посадочної поверхні лицьової панелі 5. Корпус 1 конвектора, що встановлюється на підлозі може бути виконаний із деревини або іншого матеріалу. Нижня панель виконана з планкою 6, яка може бути розміщена уздовж або впоперек корпуса. Елементами кріплення 8 для теплообмінника 7 можуть бути кронштейни. Посадочна поверхня може бути виконана по периметру у вигляді ложемента для декоративної решітки або у вигляді отворів для встановлення лицьової панелі на опорах, наприклад декоративної лавочки, що забезпечує цілісність конструкції яка є елементом інтер'єру. Усі комунікації виконані в каналах, наприклад під підлогою або над підлогою. Конвектор працює наступним чином. Теплоносій по системі теплопостачання надходить до конвектора і нагріває теплообмінник 7. Тепло передається оточуючому повітрю, що знаходиться в конвекторі. Через отвори для забору повітря холодне повітря із приміщення надходить в конвектор, проходить крізь теплообмінник 7 і виходить через вихідні отвори в лицьовій панелі 5 в приміщення. Замість теплого повітря надходить нова порція холодного повітря. Виробництво конвектора, що встановлюється на підлозі дозволить забезпечити високу тепловіддачу, простоту у виготовленні, зручність в експлуатації та при монтажі, естетичний зовнішній вигляд, відповідність до вимог сучасного дизайну та інтер'єру.
