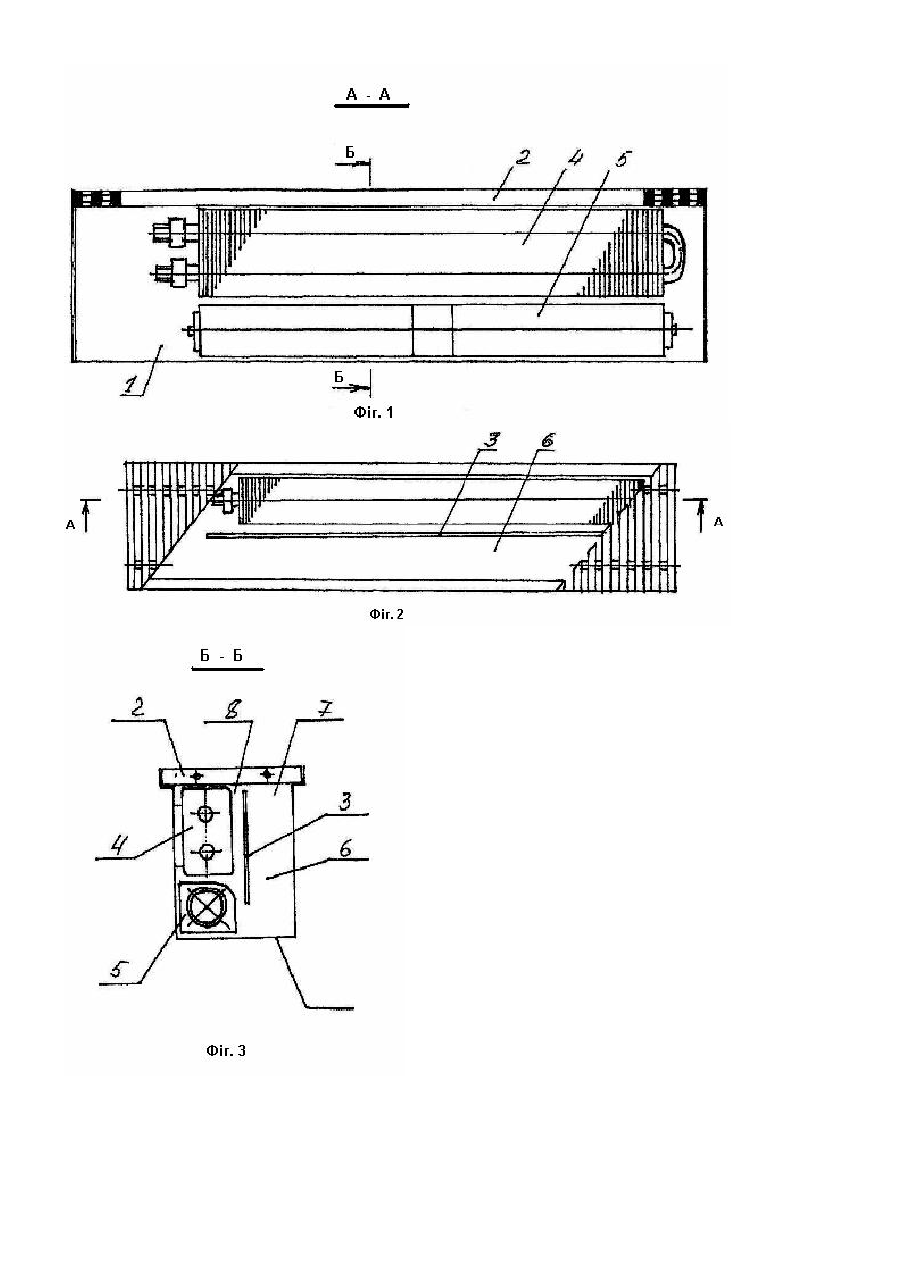

Конвектор канальний

Корисна модель відноситься до теплотехнічної галузі промисловості і застосовується в системах опалювання приміщень з водяним теплоносієм з примусовою конвекцією повітря. Відомі різні конструкції конвекторів переважно настінні або такі що встановлюються над підлогою і під'єднуються до систем опалювання. Однак такі конвектори не завжди можливо встановити в приміщеннях з підвищеними вимогами, наприклад в таких де значна площа знаходиться під склом або в приміщеннях з обмеженою площею, а також враховуючи особливості інтер'єру. Відомий «Конвектор напольный», [патент РФ №2273805], який містить опору і з'єднаний з нею теплообмінник і закріплені на ній кожухи, кожен з яких має бокові стінки і з'єднану з ними лицьову панель з випускними отворами для повітря. При цьому кожен кожух виконаний з відкритою задньою і нижньою сторонами, що утворюють в нижній частині кожуха вікно для забору повітря. До недоліків відомого конвектора відноситься те, що він виконаний без задньої стінки та дна і може встановлюватися тільки над підлогою, що створює незручності у використанні в приміщеннях з підвищеною вологістю, або в таких де значна площа знаходиться під склом, таких як басейни, холи, фойє, зимові сади та ін. Відомий конвектор за [А. С. № 321663], що містить корпус з вхідними і вихідним отворами, в середині якого встановлено теплообмінник і вентилятор. В корпусі встановлена перегородка, яка виконана на частині довжини і утворює два відсіки - в одному із яких розміщено вентилятор з електродвигуном, а в іншому - теплообмінник і змонтований під ним поворотний клапан, який відділяє теплообмінник від вхідного та вихідного отворів. Вентилятор виконано відцентровим, так що вісь вентилятору розташовано паралельно площині пластин теплообмінника. При цьому порожнина вентилятора зв'язана з вихідним патрубком через напрямні потоку повітря, яка об'єднує вхідні отвори поверхневого теплообмінника. Конвектор встановлюється під вікном і підключається до електромережі та системи опалення. До недоліків відомого конвектора відноситься те, що він має складну конструкцію, при цьому вхідні та вихідний отвори виконано в різних частинах корпусу. Використання вентилятору даної конструкції потребує виконання напрямних потоку повітря, т. б. додаткових пристосувань в конструкції. Все це робить конструкцію громіздкою і важкою, ускладнює процес експлуатації конвектора, а отже обмежує область використання. В основу корисної моделі поставлено задачу створення конвектора канального шляхом зміни конструкції конвектора, вдосконалення корпусу конвектора, використання вентилятора іншої конструкції, досягається висока тепловіддача, скорочення часу обігрівання приміщення, рівномірний розподіл температури в середині приміщення, компактність конструкції, зручність в експлуатації та при монтажі, естетичний зовнішній вигляд, що дозволить встановлювати конвектори в каналах під підлогою і використовувати в приміщеннях з підвищеними вимогами т. б. в приміщеннях де настінні конвектори та конвектори що встановлюються над підлогою встановити неможливо. Поставлена задача вирішується тим, що в конвекторі канальному, який містить корпус з лицьовою панеллю, вхідним і вихідним отворами, усередині якого встановлено теплообмінник і вентилятор, при цьому в корпусі виконана перегородка, перегородка встановлена по довжині і виконана на частині висоти корпусу, утворюючи відсіки, в одному з яких розміщено теплообмінник і змонтований під ним вентилятор, а інший утворює канал для подачі повітря, при цьому вентилятор виконано тангенціальним. Перегородка виконана на частині висоти до горизонтальної вісі вентилятора. Перегородка поділяє лицьову панель на дві частини, одна з яких утворює вхідний отвір, інша - вихідний отвір для повітря. Вентилятор розміщено уздовж теплообмінника. Вентилятор розміщено по всій довжині теплообмінника. На фігурі 1 зображено конструктивну схему конвектора канального; на Фіг.2 - поздовжній переріз на Фіг.1; Фіг.3 - поперечний переріз на Фіг.2. Конвектор канальний містить корпус 1 з лицьовою панеллю 2. В корпусі 1 виконана перегородка 3 утворюючи відсіки, в одному з яких розміщено теплообмінник 4 і змонтований під ним вентилятор 5, а інший утворює канал 6 для подачі повітря. Перегородка 3 поділяє лицьову панель 2 на дві частини, одна з яких утворює вхідний отвір 7, інша - вихідний отвір 8 для повітря. Конвектор працює наступним чином. Теплоносій по системі теплопостачання надходить до конвектора і нагріває теплообмінник 4. Тепло передається оточуючому повітрю, що знаходиться в конвекторі. Через вхідний отвір 7 холодне повітря по каналу 6 вентилятором 5 всмоктується із приміщення в конвектор, проходить крізь теплообмінник 4 і виходить через вихідний отвір 8 в приміщення. Замість теплого повітря надходить нова порція холодного повітря. Виробництво конвектора канального дозволить встановлювати його в каналах під підлогою і використовувати в приміщеннях з підвищеними вимогами, наприклад в таких де значна площа знаходиться під склом або в приміщеннях з обмеженою площею, а також враховуючи особливості інтер'єру. Використання запропонованого вентилятора значно підвищує тепловіддачу конвектора та скорочує час обігріву приміщення, завдяки тому, що напрямок подачі повітря вентилятором співпадає з напрямком руху повітря в каналах, що створюють пластини теплообмінника. Використання вентилятора тангенціального типу значно спрощує конструкцію конвектора, робить її компактною - не потрібні напрямні потоку повітря, функцію вхідних та вихідних отворів виконує лицьова панель. Все це дозволяє значно економити енергоресурси, витрати на виробництво конвектора та розширити область його використання.
