Конвектор

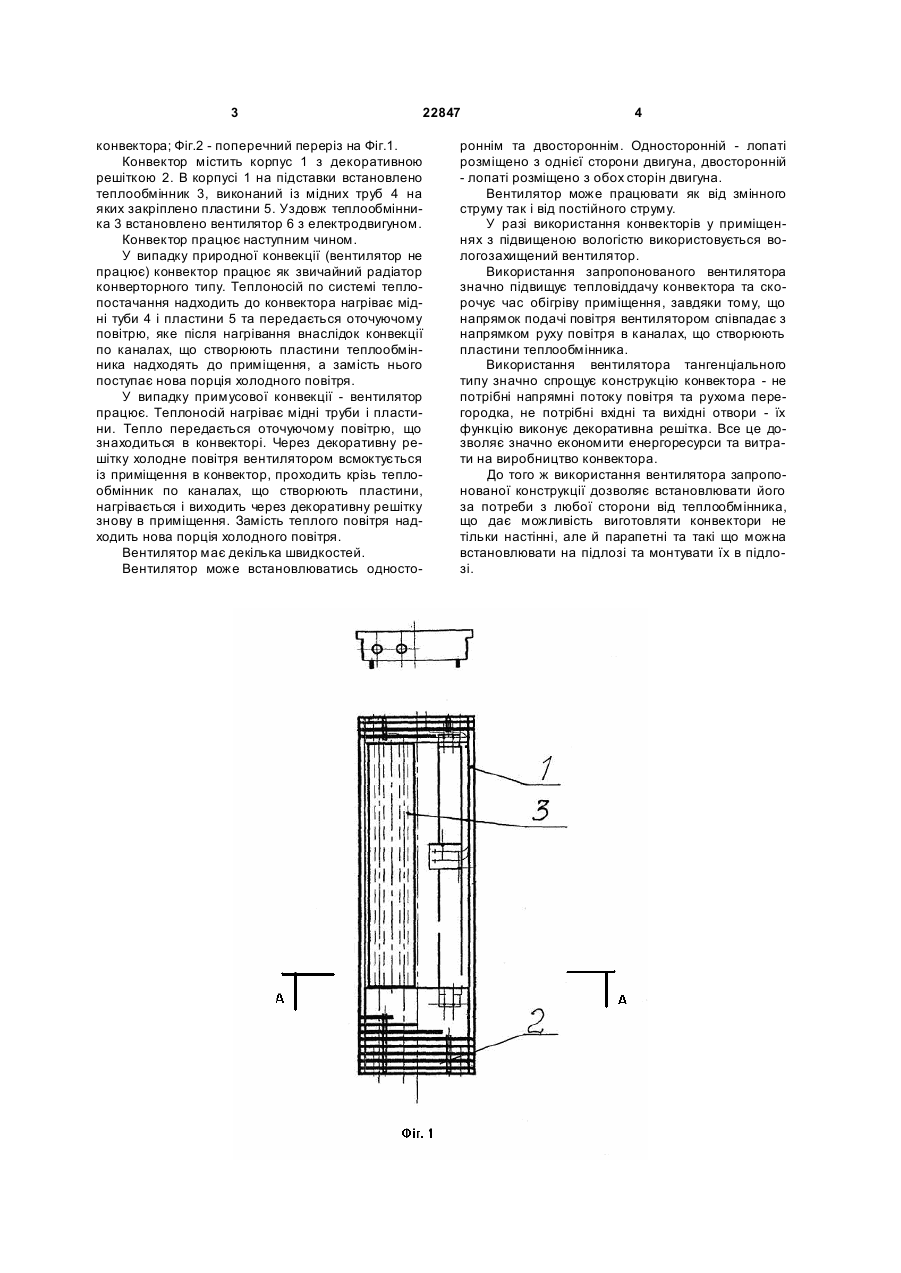

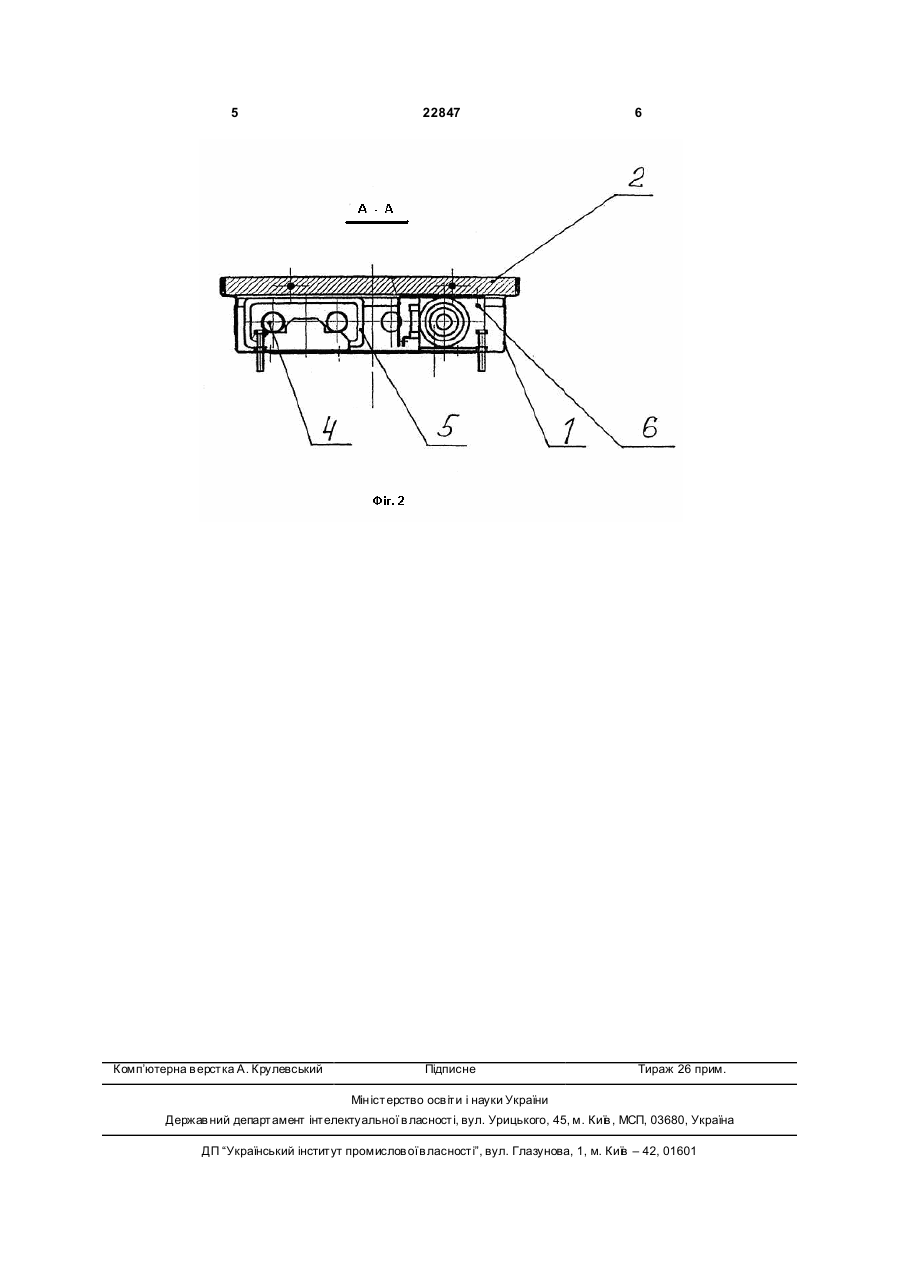

1. Конвектор, який містить корпус з декоративною решіткою, усередині якого встановлено теп 3 22847 конвектора; Фіг.2 - поперечний переріз на Фіг.1. Конвектор містить корпус 1 з декоративною решіткою 2. В корпусі 1 на підставки встановлено теплообмінник 3, виконаний із мідних труб 4 на яких закріплено пластини 5. Уздовж теплообмінника 3 встановлено вентилятор 6 з електродвигуном. Конвектор працює наступним чином. У випадку природної конвекції (вентилятор не працює) конвектор працює як звичайний радіатор конверторного типу. Теплоносій по системі теплопостачання надходить до конвектора нагріває мідні туби 4 і пластини 5 та передається оточуючому повітрю, яке після нагрівання внаслідок конвекції по каналах, що створюють пластини теплообмінника надходять до приміщення, а замість нього поступає нова порція холодного повітря. У випадку примусової конвекції - вентилятор працює. Теплоносій нагріває мідні труби і пластини. Тепло передається оточуючому повітрю, що знаходиться в конвекторі. Через декоративну решітку холодне повітря вентилятором всмоктується із приміщення в конвектор, проходить крізь теплообмінник по каналах, що створюють пластини, нагрівається і виходить через декоративну решітку знову в приміщення. Замість теплого повітря надходить нова порція холодного повітря. Вентилятор має декілька швидкостей. Вентилятор може встановлюватись односто 4 роннім та двостороннім. Односторонній - лопаті розміщено з однієї сторони двигуна, двосторонній - лопаті розміщено з обох сторін двигуна. Вентилятор може працювати як від змінного струму так і від постійного струму. У разі використання конвекторів у приміщеннях з підвищеною вологістю використовується вологозахищений вентилятор. Використання запропонованого вентилятора значно підвищує тепловіддачу конвектора та скорочує час обігріву приміщення, завдяки тому, що напрямок подачі повітря вентилятором співпадає з напрямком руху повітря в каналах, що створюють пластини теплообмінника. Використання вентилятора тангенціального типу значно спрощує конструкцію конвектора - не потрібні напрямні потоку повітря та рухома перегородка, не потрібні вхідні та вихідні отвори - їх функцію виконує декоративна решітка. Все це дозволяє значно економити енергоресурси та витрати на виробництво конвектора. До того ж використання вентилятора запропонованої конструкції дозволяє встановлювати його за потреби з любої сторони від теплообмінника, що дає можливість виготовляти конвектори не тільки настінні, але й парапетні та такі що можна встановлювати на підлозі та монтувати їх в підлозі. 5 Комп’ютерна в ерстка А. Крулевський 22847 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
